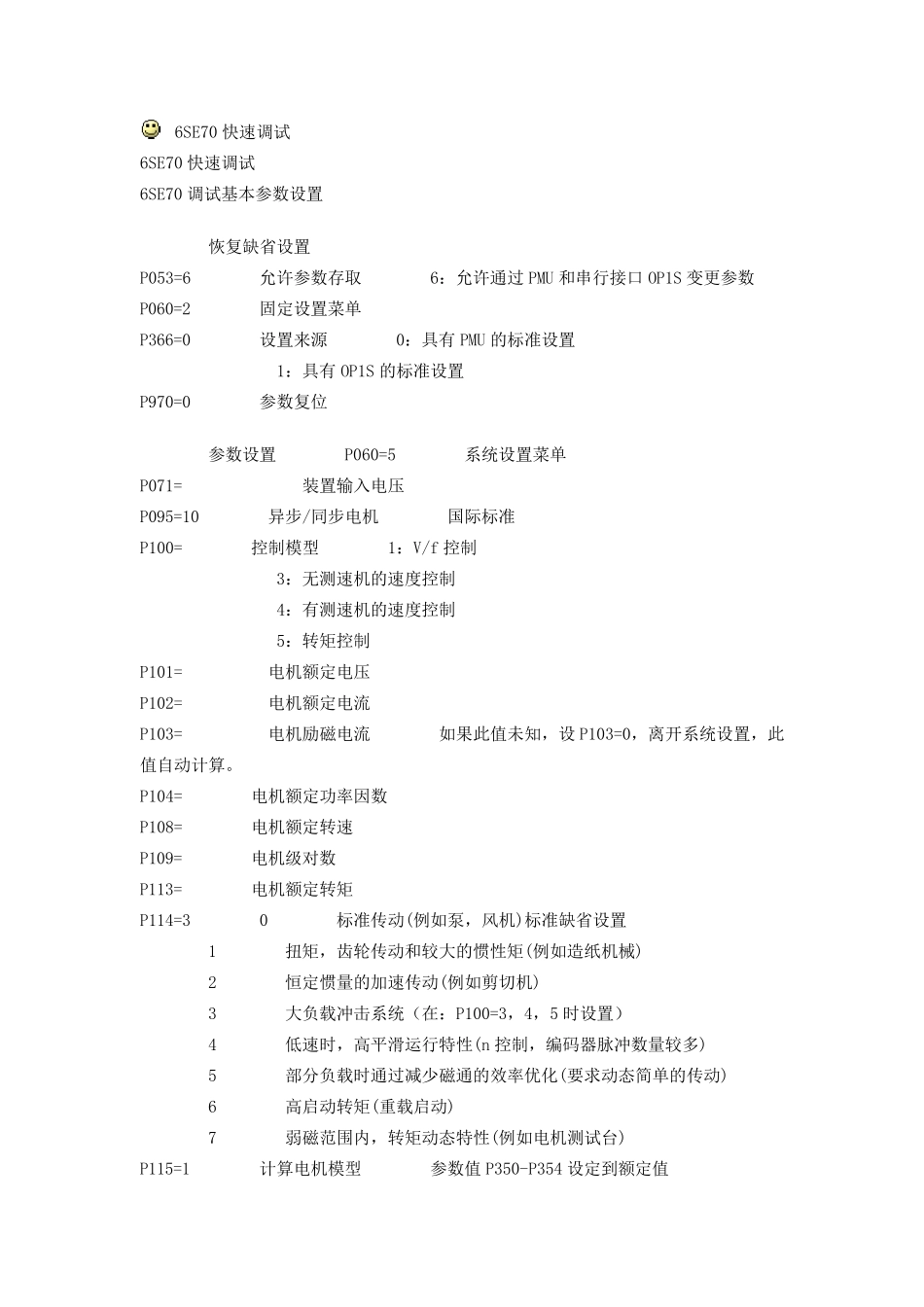

6SE70 快速调试 6SE70 快速调试 6SE70 调试基本参数设置 恢复缺省设置 P053=6 允许参数存取 6:允许通过PMU 和串行接口OP1S 变更参数 P060=2 固定设置菜单 P366=0 设置来源 0:具有PMU 的标准设置 1:具有OP1S 的标准设置 P970=0 参数复位 参数设置 P060=5 系统设置菜单 P071= 装置输入电压 P095=10 异步/同步电机 国际标准 P100= 控制模型 1:V/f 控制 3:无测速机的速度控制 4:有测速机的速度控制 5:转矩控制 P101= 电机额定电压 P102= 电机额定电流 P103= 电机励磁电流 如果此值未知,设P103=0,离开系统设置,此值自动计算。 P104= 电机额定功率因数 P108= 电机额定转速 P109= 电机级对数 P113= 电机额定转矩 P114=3 0 标准传动(例如泵,风机)标准缺省设置 1 扭矩,齿轮传动和较大的惯性矩(例如造纸机械) 2 恒定惯量的加速传动(例如剪切机) 3 大负载冲击系统(在:P100=3,4,5 时设置) 4 低速时,高平滑运行特性(n 控制,编码器脉冲数量较多) 5 部分负载时通过减少磁通的效率优化(要求动态简单的传动) 6 高启动转矩(重载启动) 7 弱磁范围内,转矩动态特性(例如电机测试台) P115=1 计算电机模型 参数值P350-P354 设定到额定值 P130= 10 无脉冲编码器 11 脉冲编码器 P151= 脉冲编码器每转的脉冲数 P330= 0 线性(恒转矩) 1 抛物线特性(风机/泵) P384.02= 电机负载限制 P452= % 正向旋转时的最大频率或速度 数值参考P352 和P353 P453= % 反向旋转时的最大频率或速度 数值参考P352 和P353 P060=1 回到参数菜单 P128= 最大输出电流 P462= 上升时间 P464= 下降时间 P115= 2 静止状态电机辩识(按下P 键后,20S 之内合闸) 4 电机模型空载测量(按下P 键后,20S 之内合闸) 主要故障和报警(注:CUVC 板接触不实会造成很多假象现象) 一、 显示 008 意思:装置脉冲封所,处于禁止运行状态。 可能原因如控制字 1 的2,3 位(包括 X9 使能端子);或运行信号未断,报故障了直接复位。 二、 F002 故障意思:母线欠电压 一般为熔断器烧毁 。装置外有,装置内部也有。可用万用表量 出是哪的烧了。换报险时千万不要带电换,很危险,而且易烧内部保 险。并且要检 查 好 烧保险原因才 能更 换。主要原因有几 种 ,电机不匹 配 、电揽 对 地 、母线接触不实; 显示电压底 ,看 R006 显示电压,...
