74hc595的引脚功能和作用

74hc595的引脚功能和作用_第1页
1/7

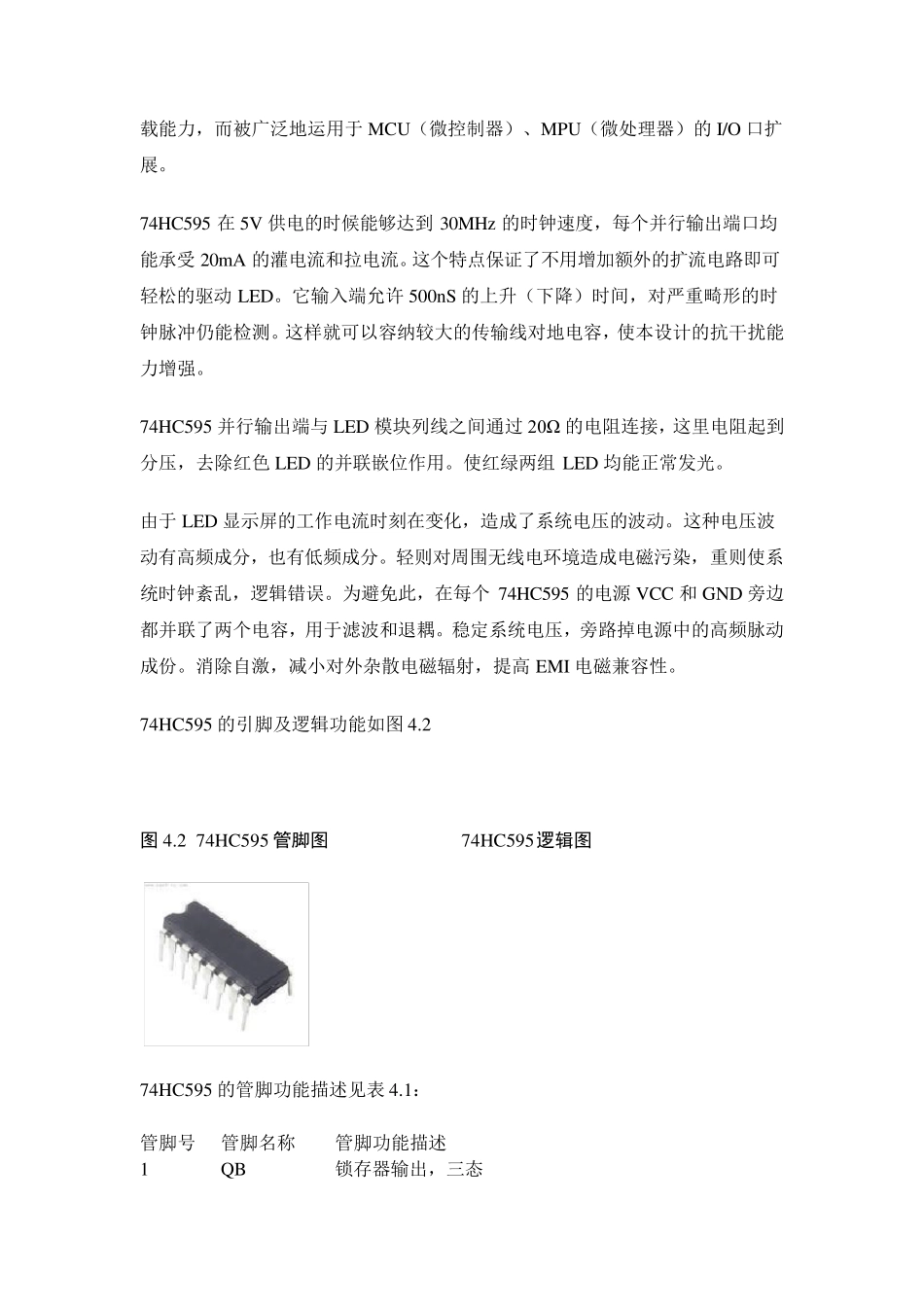

74hc595的引脚功能和作用_第2页
2/7
74hc595的引脚功能和作用_第3页
3/7
描述 74HC59574HC595 是硅结构的CMOS 器件, 兼容低电压TTL 电路,遵守JEDEC 标准。 74HC595 是具有 8 位移位寄存器和一个存储器,三态输出功能。 移位寄存器和存储器是分别的时钟。 数据在 SHcp 的上升沿输入,在 STcp 的上升沿进入的存储寄存器中去。如果两个时钟连在一起,则移位寄存器总是比存储寄存器早一个脉冲。 移位寄存器有一个串行移位输入(Ds),和一个串行输出(Q7’),和一个异步的低电平复位,存储寄存器有一个并行 8 位的,具备三态的总线输出,当使能 OE 时(为低电平),存储寄存器的数据输出到总线。 8位串行输入/输出或者并行输出移位寄存器,具有高阻关断状态。三态。 [编辑本段]特点 8 位串行输入 /8 位串行或并行输出 存储状态寄存器,三种状态 输出寄存器可以直接清除 100MHz 的移位频率 [编辑本段]输出能力 并行输出,总线驱动; 串行输出;标准中等规模集成电路 595 移位寄存器有一个串行移位输入(Ds),和一个串行输出(Q7’),和一个异步的低电平复位,存储寄存器有一个并行 8 位的,具备三态的总线输出,当使能 OE 时(为低电平),存储寄存器的数据输出到总线。 [编辑本段]参考数据 CPD 决定动态的能耗, PD=CPD×VCC×f1+∑(CL×VCC2×f0) F1=输入频率,CL=输出电容 f0=输出频率(MHz) Vcc=电源电压 [编辑本段]引脚说明 符号 引脚 描述 Q0…Q7 15, 1, 7 并行数据输出 GND 8 地 Q7’ 9 串行数据输出 MR 10 主复位(低电平) SHCP 11 移位寄存器时钟输入 STCP 12 存储寄存器时钟输入 OE 13 输出有效(低电平) DS 14 串行数据输入 VCC 16 电源 [编辑本段]功能表 输入 输出 功能 SHCP STCP OE MR DS Q7’ Qn × × L ↓ × L NC MR 为低电平时仅仅影响移位寄存器 × ↑ L L × L L 空移位寄存器到输出寄存器 × × H L × L Z 清空移位寄存器,并行输出为高阻状态 ↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态 0,包含所有的移位寄存器状态 移入,例如,以前的状态 6(内部Q6”)出现在串行输出位。 × ↑ L H × NC Qn’ 移位寄存器的内容到达保持寄存器并从并口输出 ↑ ↑ L H × Q6’ Qn’ 移位寄存器内容移入,先前的移位寄存器的内容到达保持寄存器并出。 [编辑本段]注释 H=高电平状态 L=低电平状态 ↑=上升沿 ↓=下降沿 Z=高阻 NC=...
