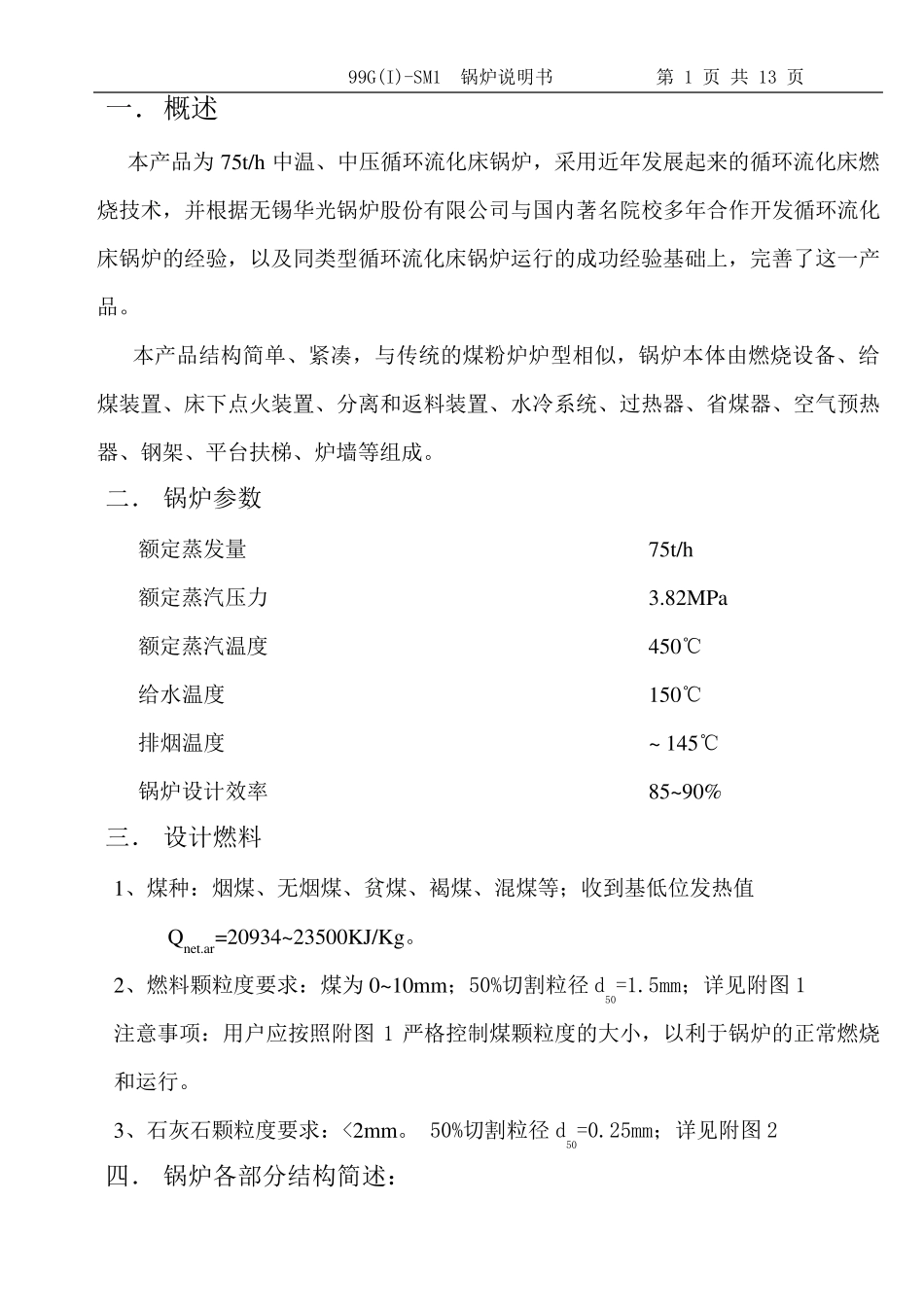

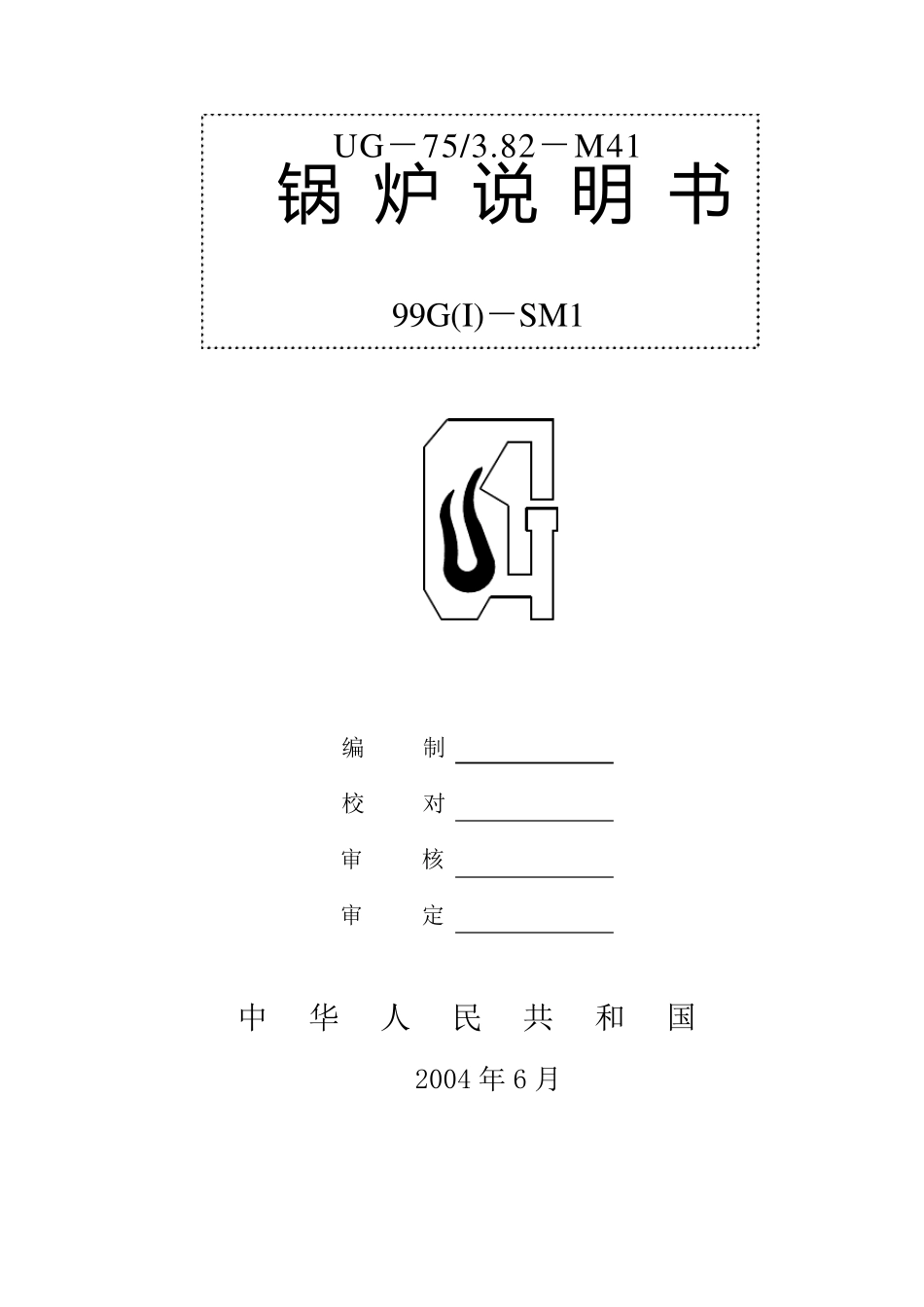

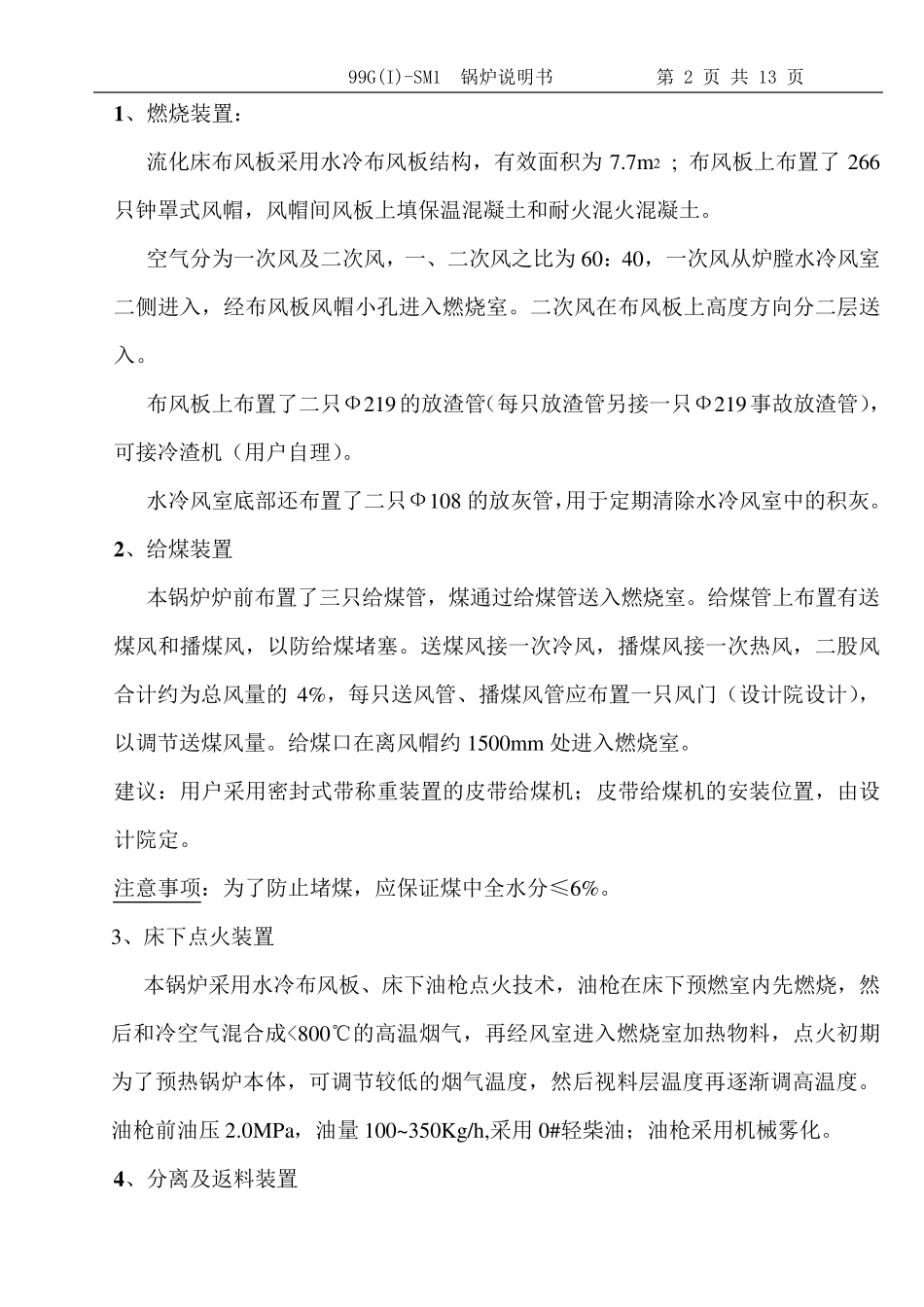

U G－75/3.82－M41 锅 炉 说 明 书 99G(I)－SM1 编 制 校 对 审 核 审 定 中 华 人 民 共 和 国 2004 年 6 月 99G(I)-SM1 锅 炉 说 明 书 第 1 页 共 13 页 一 ． 概 述 本 产 品 为 75t/h 中 温 、 中 压 循 环 流 化 床 锅 炉 ， 采 用 近 年 发 展 起 来 的 循 环 流 化 床 燃烧 技 术 ， 并 根 据 无 锡 华 光 锅 炉 股 份 有 限 公 司 与 国 内 著 名 院 校 多 年 合 作 开 发 循 环 流 化床 锅 炉 的 经 验 ， 以 及 同 类 型 循 环 流 化 床 锅 炉 运 行 的 成 功 经 验 基 础 上 ， 完 善 了 这 一 产品 。 本 产 品 结 构 简 单 、 紧 凑 ， 与 传 统 的 煤 粉 炉 炉 型 相 似 ， 锅 炉 本 体 由 燃 烧 设 备 、 给煤 装 置 、 床 下 点 火 装 置 、 分 离 和 返 料 装 置 、 水 冷 系 统 、 过 热 器 、 省 煤 器 、 空 气 预 热器 、 钢 架 、 平 台 扶 梯 、 炉 墙 等 组 成 。 二． 锅 炉 参数 额定蒸发 量 75t/h 额定蒸汽压 力 3.82MPa 额定蒸汽温 度 450℃ 给 水 温 度 150℃ 排烟温 度 ~ 145℃ 锅 炉 设 计效率 85~ 90% 三． 设 计燃 料 1、 煤 种：烟煤 、 无 烟煤 、 贫煤 、 褐煤 、 混煤 等 ；收到基 低位发 热 值 Qnet.ar=20934~ 23500KJ/Kg。 2、 燃 料 颗粒度要求：煤 为 0~ 10mm；50%切 割 粒径 d50=1.5mm；详 见 附 图 1 注 意 事 项 ：用 户 应 按 照 附 图1 严 格 控 制 煤 颗粒度的 大 小 ， 以 利 于 锅 炉 的 正 常 燃 烧和 运 行 。 3、 石 灰 石 颗粒度要求：<2mm。 50%切 割 粒径 d50=0.25mm；详 见 附 图 2 四 ． 锅 炉 各 部 分 结 构 简 述 ： 99G(I)-SM1 锅炉说明书 第 2 页 共 13 页 1 、燃烧装置： 流化床布风板采用水冷布风板结构，有效面积为7.7m2 ; 布风板上布置了266只钟罩式风帽，风帽间风板上填保温混凝土和耐火混火混凝土。 空气分为一次风及二次风，一、二次风之比为60：40，一次风从炉膛水冷风室二侧进入，经布风板风帽小孔进入燃烧室。二次风在布风板上高度方向分二层送入。 布风板上布置了二只Ф219...
