7805稳压电源电路图

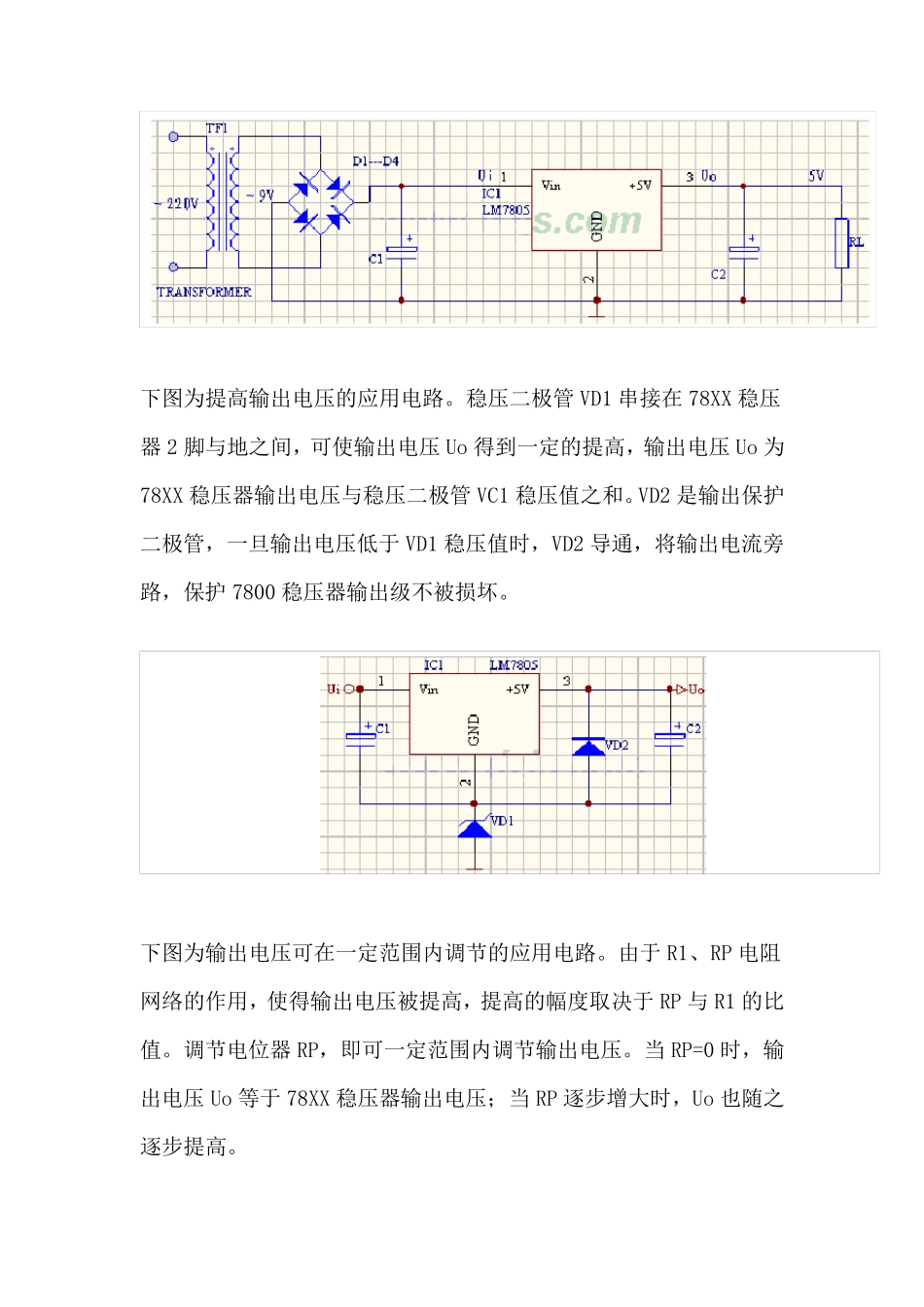

7805 稳压电源电路图: 7805 管脚图 7805 典型应用电路图: 78XX 系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V 直流电压的稳压电源电路。IC 采用集成稳压器7805，C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。当输出电较大时，7805应配上散热板。 下图为提高输出电压的应用电路。稳压二极管VD1 串接在78XX 稳压器2 脚与地之间，可使输出电压Uo 得到一定的提高，输出电压Uo 为78XX 稳压器输出电压与稳压二极管VC1 稳压值之和。VD2 是输出保护二极管，一旦输出电压低于VD1 稳压值时，VD2 导通，将输出电流旁路，保护7800 稳压器输出级不被损坏。 下图为输出电压可在一定范围内调节的应用电路。由于R1、RP 电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP 与R1 的比值。调节电位器RP，即可一定范围内调节输出电压。当 RP=0 时，输出电压Uo 等于78XX 稳压器输出电压；当 RP 逐步增大时，Uo 也随之逐步提高。 下图为扩大输出电流的应用电路。VT2 为外接扩流率管，VT1 为推动管，二者为达林顿连接。R1 为偏置电阻。该电路最大输出电流取决于VT2 的参数。 下图为提高输入电压的应用电路。78XX 稳压器的最大输入电压为35V（7824 为40V），当输入电压高于此值时，可采用下图所示的电路。VT、R1 和 VD 组成一个预稳压电路，使得加在 7800 稳压器输入端的电压恒定在VD 的稳压值上（忽略VT 的b-e 结压降）。Ui 端的最大输入电压仅取决于 VT 的耐压。 集成稳压器还可以用作恒流源。下图为 78XX 稳压器构成的恒流源电路，其恒定电流 Io 等于 78XX 稳压器输出电压与 R1 的比值。 79XX 系列集成压器是常用的固定负输出电压的三端集成稳压器，除输入电压和输出电压均为负值外，其他参数和特点与 78XX 系列集成稳压器相同。79XX 系列集成稳压的三个引脚为：1 脚为接地端，2 脚为输入端，3 脚为输出端。 79XX 系列集成稳压器的应用电路也很简单。下图所示为输出-5V 直流电压的稳压电源电路，IC 采用集成稳压器 7905，输出电流较大时应配上散热板。 同时运用78XX 和79XX 稳压器，可以组成正、负对称输出的稳压电路。下图所示为±5V 稳压电源电路，IC1 采用固定正输出集成稳压器7805，IC2 采用固定负输出集成稳压器7905，VD1、VD2 为保护二极管，用以防止正或负输入电压有一路未接入时损坏集成稳压器。
