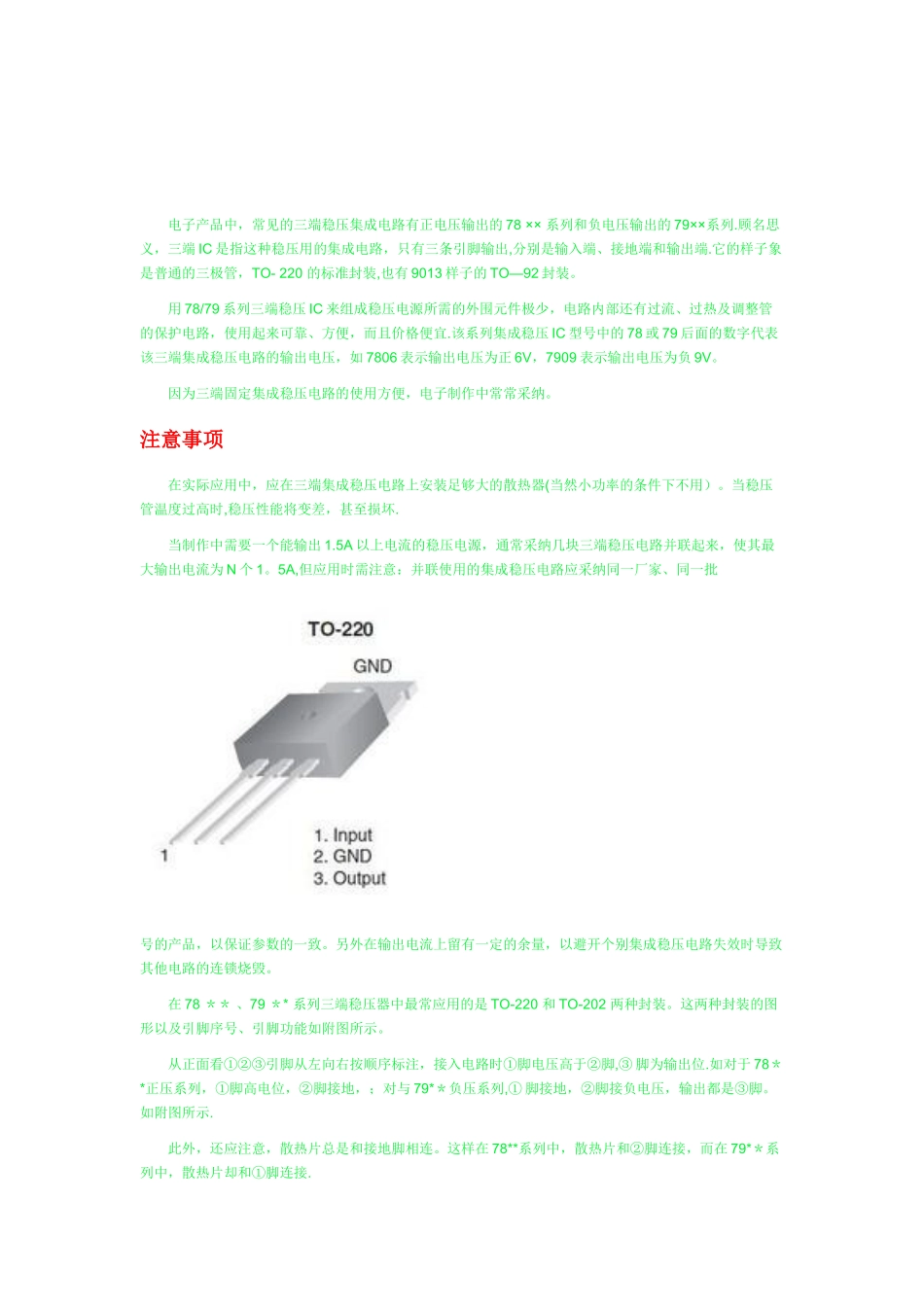

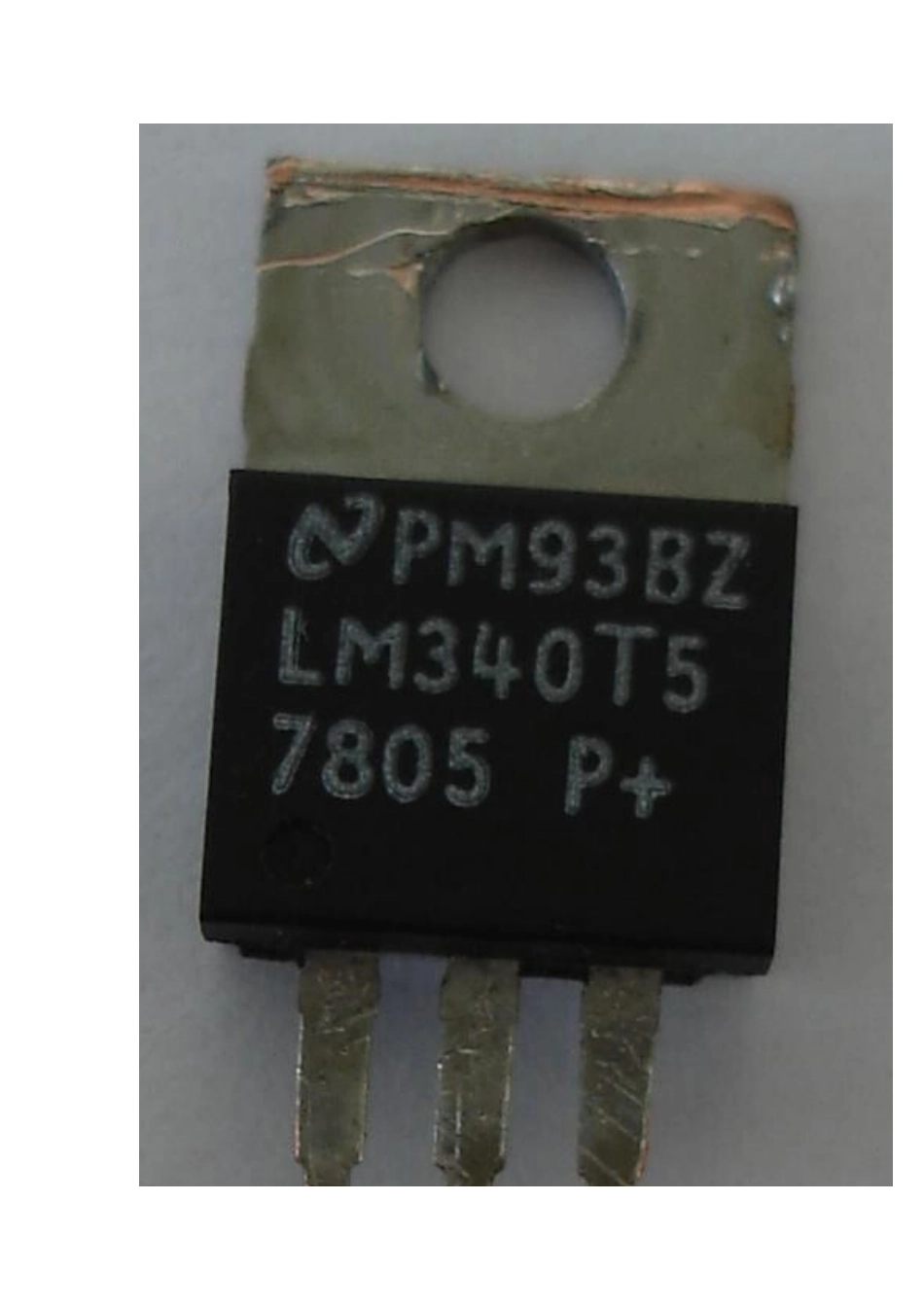

三端稳压 7805 和 7905 稳压原理及典型电路2025-08-21 18：02:36｜ 分类： 家电维修 | 标签：稳压 电压 tj 电路 输出 |字号大中小 订阅 7805 外形结构 电子产品中，常见的三端稳压集成电路有正电压输出的 78 ×× 系列和负电压输出的 79××系列.顾名思义，三端 IC 是指这种稳压用的集成电路，只有三条引脚输出,分别是输入端、接地端和输出端.它的样子象是普通的三极管，TO- 220 的标准封装,也有 9013 样子的 TO—92 封装。 用 78/79 系列三端稳压 IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜.该系列集成稳压 IC 型号中的 78 或 79 后面的数字代表该三端集成稳压电路的输出电压，如 7806 表示输出电压为正 6V，7909 表示输出电压为负 9V。 因为三端固定集成稳压电路的使用方便，电子制作中常常采纳。 注意事项 在实际应用中，应在三端集成稳压电路上安装足够大的散热器(当然小功率的条件下不用）。当稳压管温度过高时,稳压性能将变差，甚至损坏. 当制作中需要一个能输出 1.5A 以上电流的稳压电源，通常采纳几块三端稳压电路并联起来，使其最大输出电流为 N 个 1。5A,但应用时需注意：并联使用的集成稳压电路应采纳同一厂家、同一批 号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避开个别集成稳压电路失效时导致其他电路的连锁烧毁。 在 78 ＊＊ 、79 ＊* 系列三端稳压器中最常应用的是 TO-220 和 TO-202 两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。 从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚,③ 脚为输出位.如对于 78＊*正压系列，①脚高电位，②脚接地，；对与 79*＊负压系列,① 脚接地，②脚接负电压，输出都是③脚。如附图所示. 此外，还应注意，散热片总是和接地脚相连。这样在 78**系列中，散热片和②脚连接，而在 79*＊系列中，散热片却和①脚连接. 7805 应用电路 7805 典型应用电路图: 78XX 系列集成稳压器的典型应用电路如下图所示，这是一个输出正 5V 直流电压的稳压电源电路.IC采纳集成稳压器 7805,C1、C2 分别为输入端和输出端滤波电容，RL 为负载电阻。当输出电流较大时，7805 应配上散热板. 下 图为提高输出电压的应用电路。稳压二极管 VD1 串接在 78XX 稳压器 2 脚与地之间，可使输出电压...
