桥墩盖梁专项施工方案

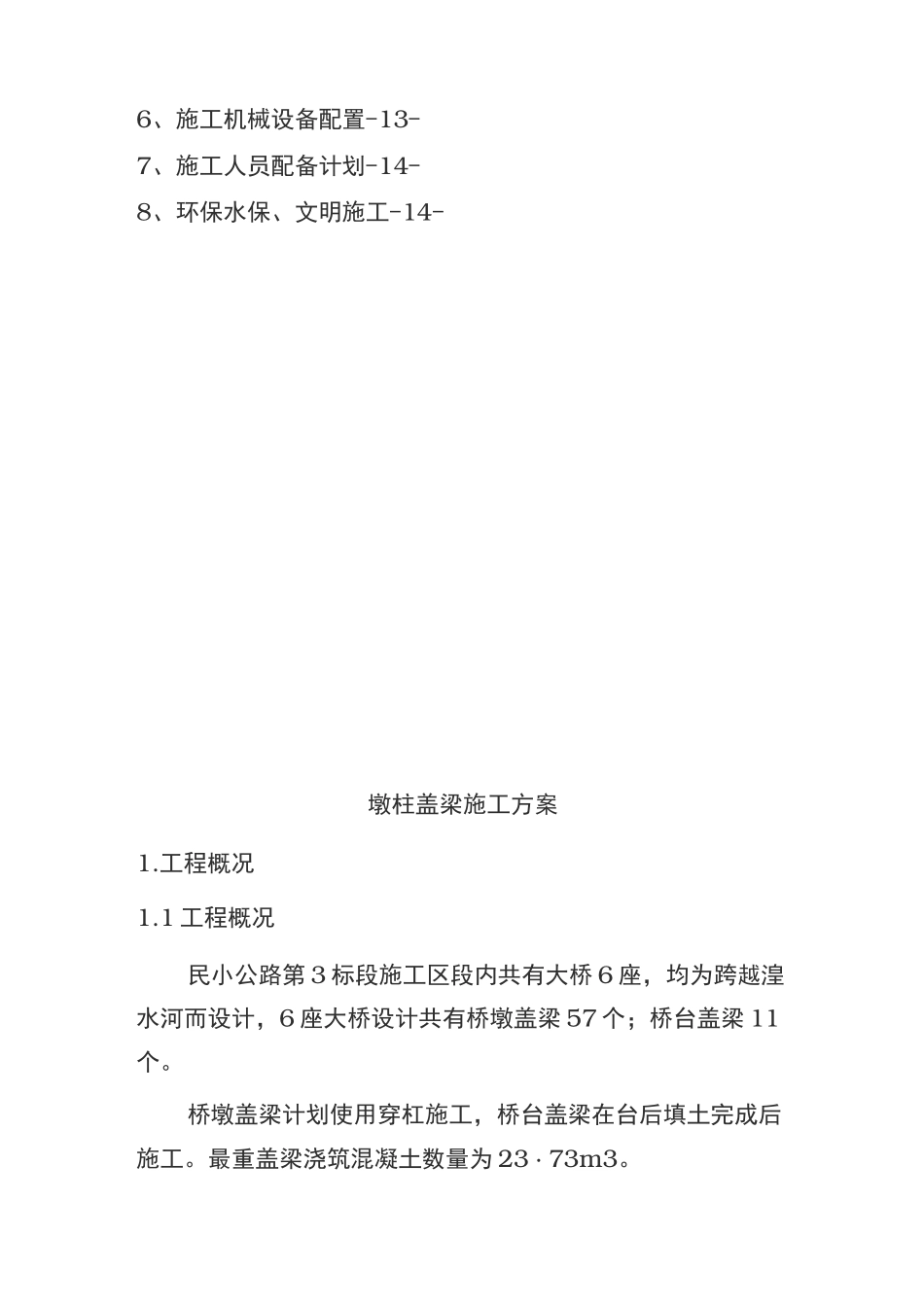

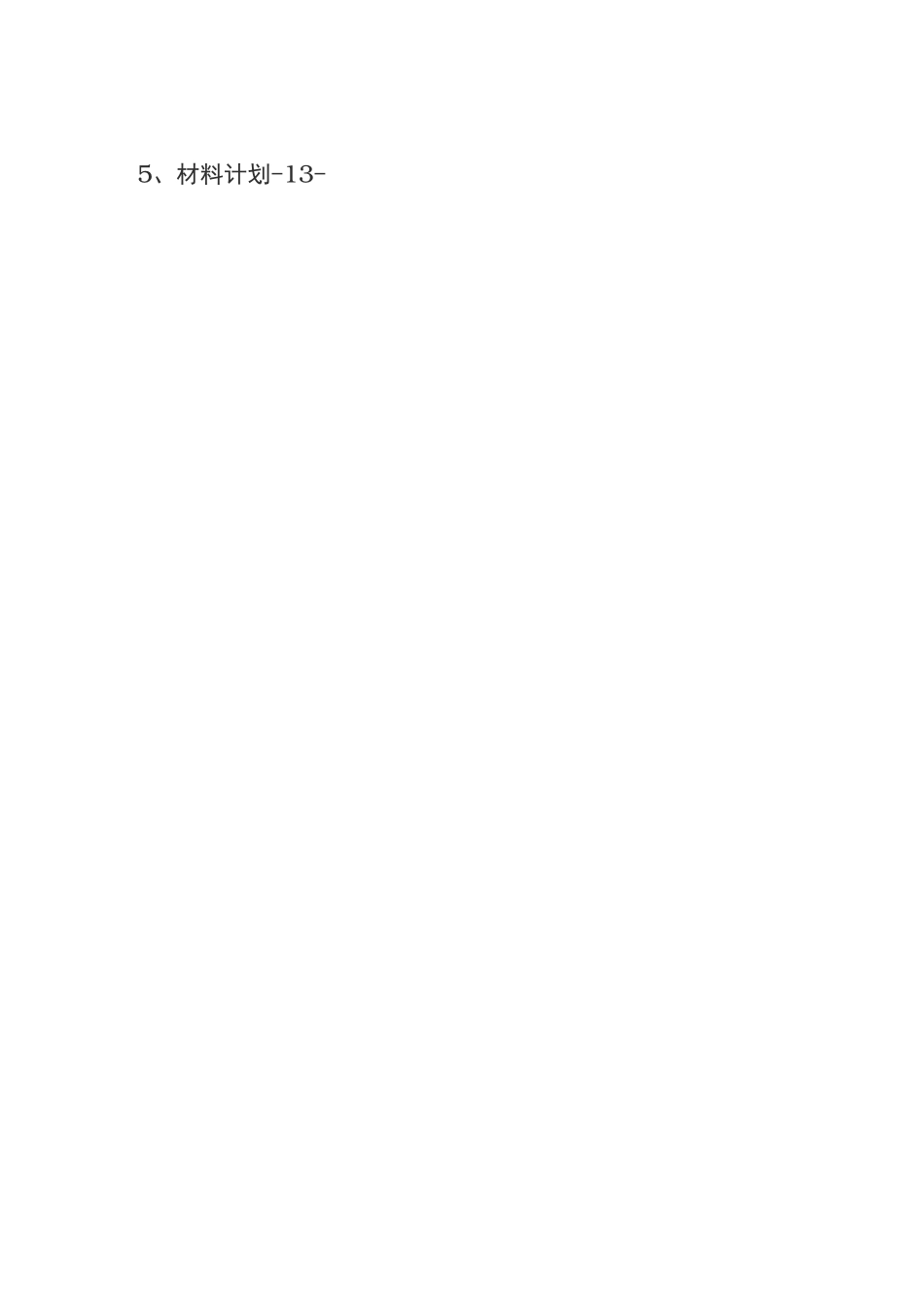

1..............................................................工程概况-2-1.1 工程概况-2-1.2 地质情况-3-1.3 施工队伍部署和任务分工-3-1.4 施工安全、质量控制重点、难点-3-2、穿杠方案总体概况-4-2.1 编制依据-4-2.2 方案总体概况-4-3、施工工艺及施工方法-6-3.1 施工工艺流程图-6-3.2 施工方法-7-3.2.1 孔洞预留-7-3.2.2 穿棒施工-7-3.2.3 对拉工字钢-8-3.2.4 铺设槽钢-8-3.2.5 铺设底模-9-3.2.6 钢筋工程-9-3.2.7 混凝土工程-10-3.2.8 预留孔封堵-10-4、施工技术、安全、质量注意事项-11-4.1 质量注意事项-11-4.2 安全注意事项-12-5、材料计划-13-6、施工机械设备配置-13-7、施工人员配备计划-14-8、环保水保、文明施工-14-墩柱盖梁施工方案1.工程概况1.1 工程概况民小公路第 3 标段施工区段内共有大桥 6 座，均为跨越湟水河而设计，6 座大桥设计共有桥墩盖梁 57 个；桥台盖梁 11个。桥墩盖梁计划使用穿杠施工，桥台盖梁在台后填土完成后施工。最重盖梁浇筑混凝土数量为 23・73m3。1.2 地质情况桥位区地貌为峡谷地区，地势险要，两壁陡峭，谷窄而深桥梁主要跨越湟水河，湟水河是黄河上游支流，发源于海晏县包呼图山，东南流经西宁市，到甘肃省兰州市西面的达家川入黄河。老鸦峡长达 17km，两壁陡峭，谷窄而深。湟水河流于峡谷与盆地间，形成串珠状河谷。湟水河各大桥的设计流量为Q1%=1700m3/S。1.3 施工队伍部署和任务分工本变短内大桥计划采用 2 支施工队伍施工，每支队伍分为3 个作业班组：钢筋班组、模板班组、混凝土班组。钢筋班组负责钢筋加工、运输、安装；模板班组负责模板加工、运输、安装、加固、维护、穿杠施工；混凝土班组负责混凝土浇筑、养生。1.4 施工安全、质量控制重点、难点施工难点是：湟水河中墩柱、系梁、盖梁均在河中筑岛围堰施工，防洪、防汛是本工程的难点。安全控制重点是：盖梁施工均为高空作业，脚手架按标准施工的监控是本工程的重点。人身安全、材料吊装安全防护是本工程的重中之重。质量控制重点是：预埋穿杠的位置及盖梁标高控制、混凝土的质量通病预防。1A工3-工字钢拉杆 12、穿杠方案总体概况2.1 编制依据2.1.1 现场实地踏勘调查资料2.1.2《公路工程技术标准》(JTGB01-2003)2.1.3《公路桥涵施工技术规范》(JTG/TF50-2011)2.1.4《公路工程施工安全技术规程》JTJ076-95)2.1.5《公路工程质量检验评定标准》(JTGF80-1-2004)2.1.6 本标段各大桥相关图集、设计文件2.2...
