基坑锚索腰梁施工方案

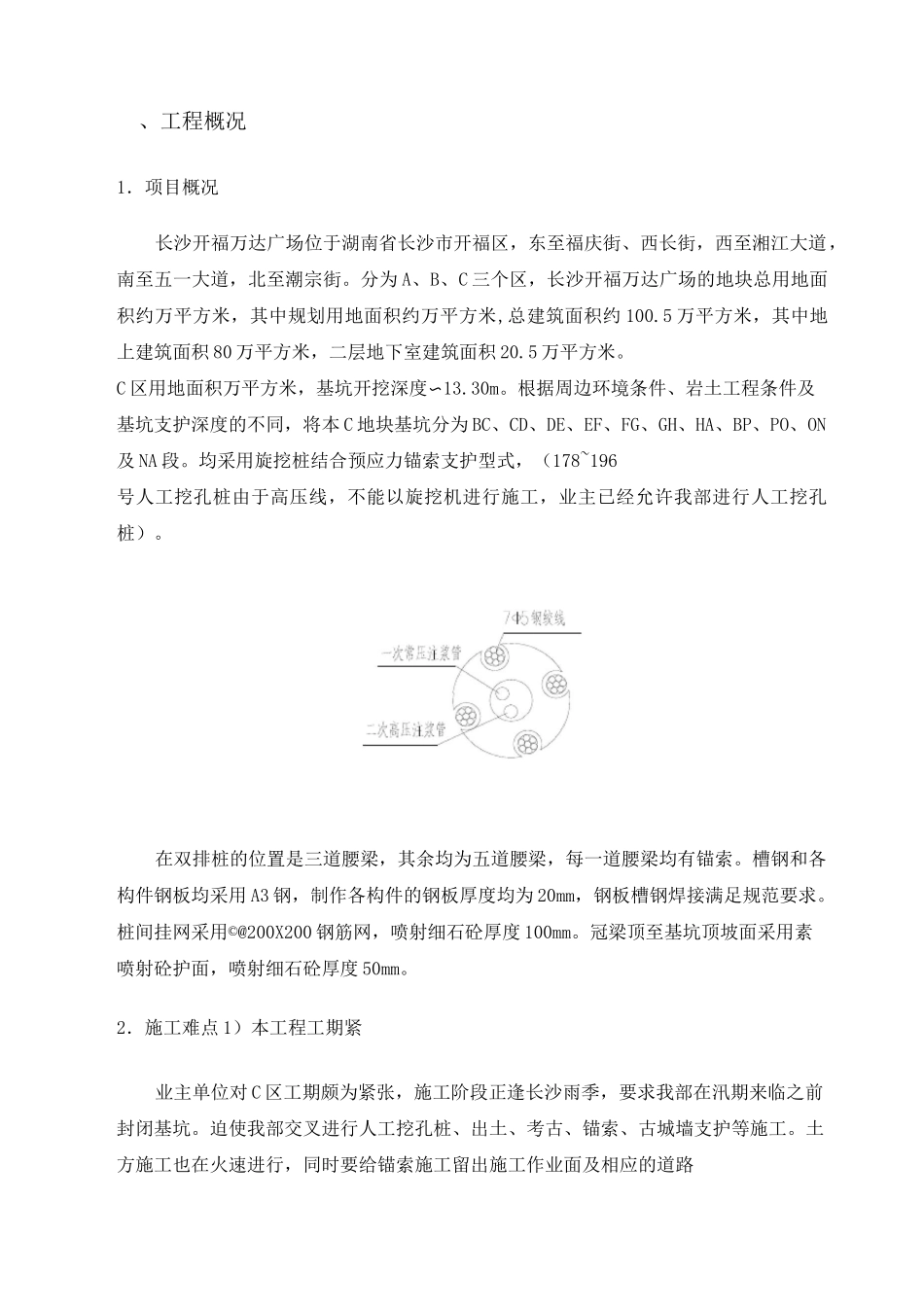

目录、工程概况1．项目概况长沙开福万达广场位于湖南省长沙市开福区，东至福庆街、西长街，西至湘江大道，南至五一大道，北至潮宗街。分为 A、B、C 三个区，长沙开福万达广场的地块总用地面积约万平方米，其中规划用地面积约万平方米,总建筑面积约 100.5 万平方米，其中地上建筑面积 80 万平方米，二层地下室建筑面积 20.5 万平方米。C 区用地面积万平方米，基坑开挖深度〜13.30m。根据周边环境条件、岩土工程条件及基坑支护深度的不同，将本 C 地块基坑分为 BC、CD、DE、EF、FG、GH、HA、BP、PO、ON及 NA 段。均采用旋挖桩结合预应力锚索支护型式，（178~196号人工挖孔桩由于高压线，不能以旋挖机进行施工，业主已经允许我部进行人工挖孔桩）。在双排桩的位置是三道腰梁，其余均为五道腰梁，每一道腰梁均有锚索。槽钢和各构件钢板均采用 A3 钢，制作各构件的钢板厚度均为 20mm，钢板槽钢焊接满足规范要求。桩间挂网采用©@200X200 钢筋网，喷射细石砼厚度 100mm。冠梁顶至基坑顶坡面采用素喷射砼护面，喷射细石砼厚度 50mm。2．施工难点 1）本工程工期紧业主单位对 C 区工期颇为紧张，施工阶段正逢长沙雨季，要求我部在汛期来临之前封闭基坑。迫使我部交叉进行人工挖孔桩、出土、考古、锚索、古城墙支护等施工。土方施工也在火速进行，同时要给锚索施工留出施工作业面及相应的道路2）地质情况差根据地勘报告，场地内人工杂填土和淤泥及淤泥质土厚度较大，而设计要求的轴向抗拉力又特别大，这就要求锚索必须打入埋深较深的中（强）风化泥质粉砂岩。根据设计，最长的锚索长度达到了 33m。3）地下管线复杂因场地原为长沙市棚户区，房屋较多较密集，地下管线分布较多，包括给水管、道煤气管、雨水管道、污水管道、消防水管、电线、电信线路、国防光缆等。同时地下障碍物繁多，严重影响了锚索的施工。3．选用机械设备根据本工程的特点和工期要求，选用钢筋切断机 3 台、锚索钻机 4 台、压力注浆机2 台、压力喷浆机 2 台、液压张拉设备 3 套、电焊机 5 台、挖掘机 3 台。各种机械设备根据施工现场的进度需要过程中及时增加。4、施工准备1）锚索施工区段的支护桩、旋喷止水桩完成，并且已经达到一定强度。2）用挖掘机将操作面开挖平整出来。3）锚索材料、注浆管、水泥等材料准备就位。4）机械设备及劳动力准备到位。二、锚索腰梁及挂网喷砼施工工艺（一）、锚索施工工艺本工程的锚索是通过外端固定于坡面，另一端锚...
