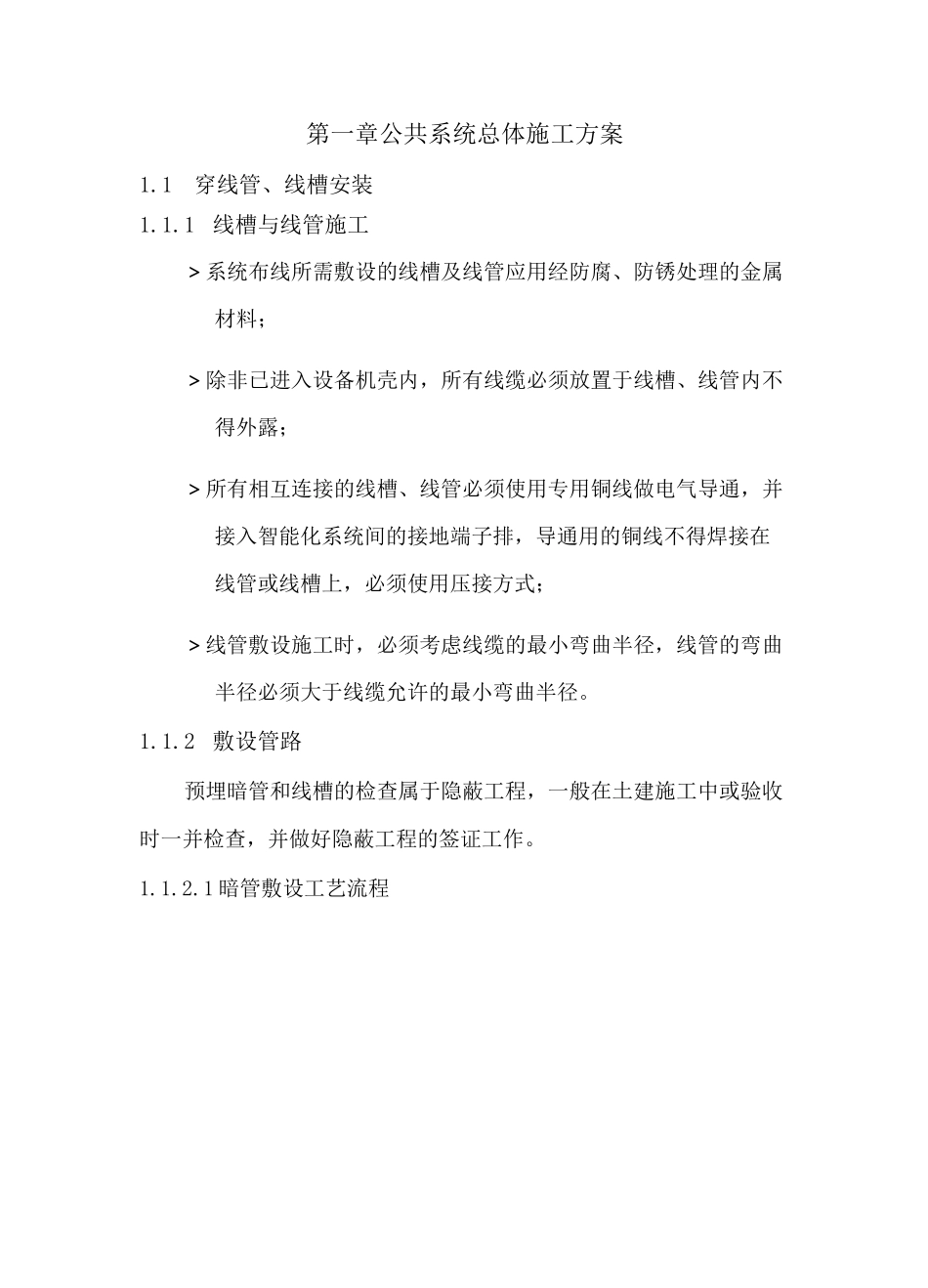

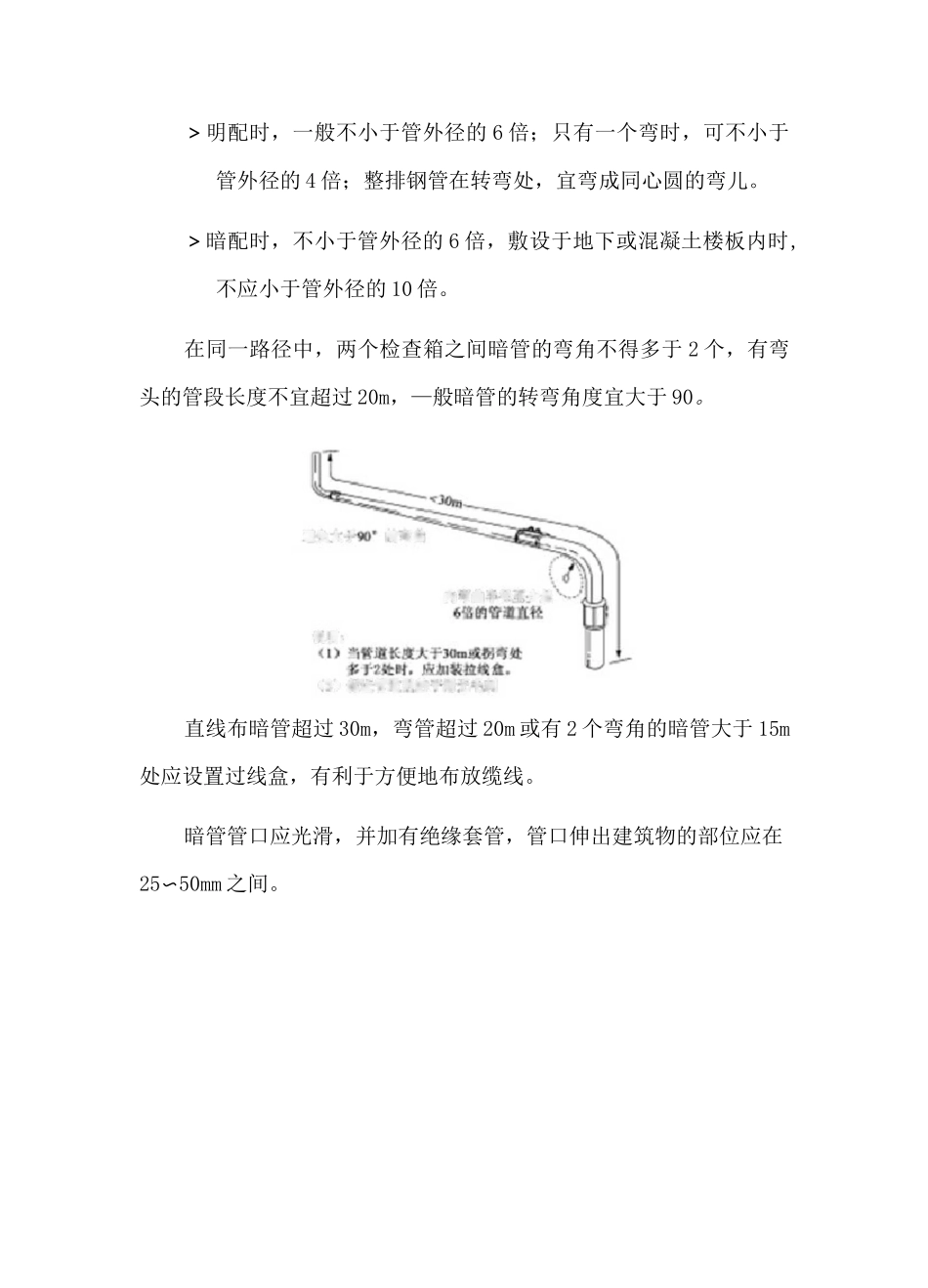

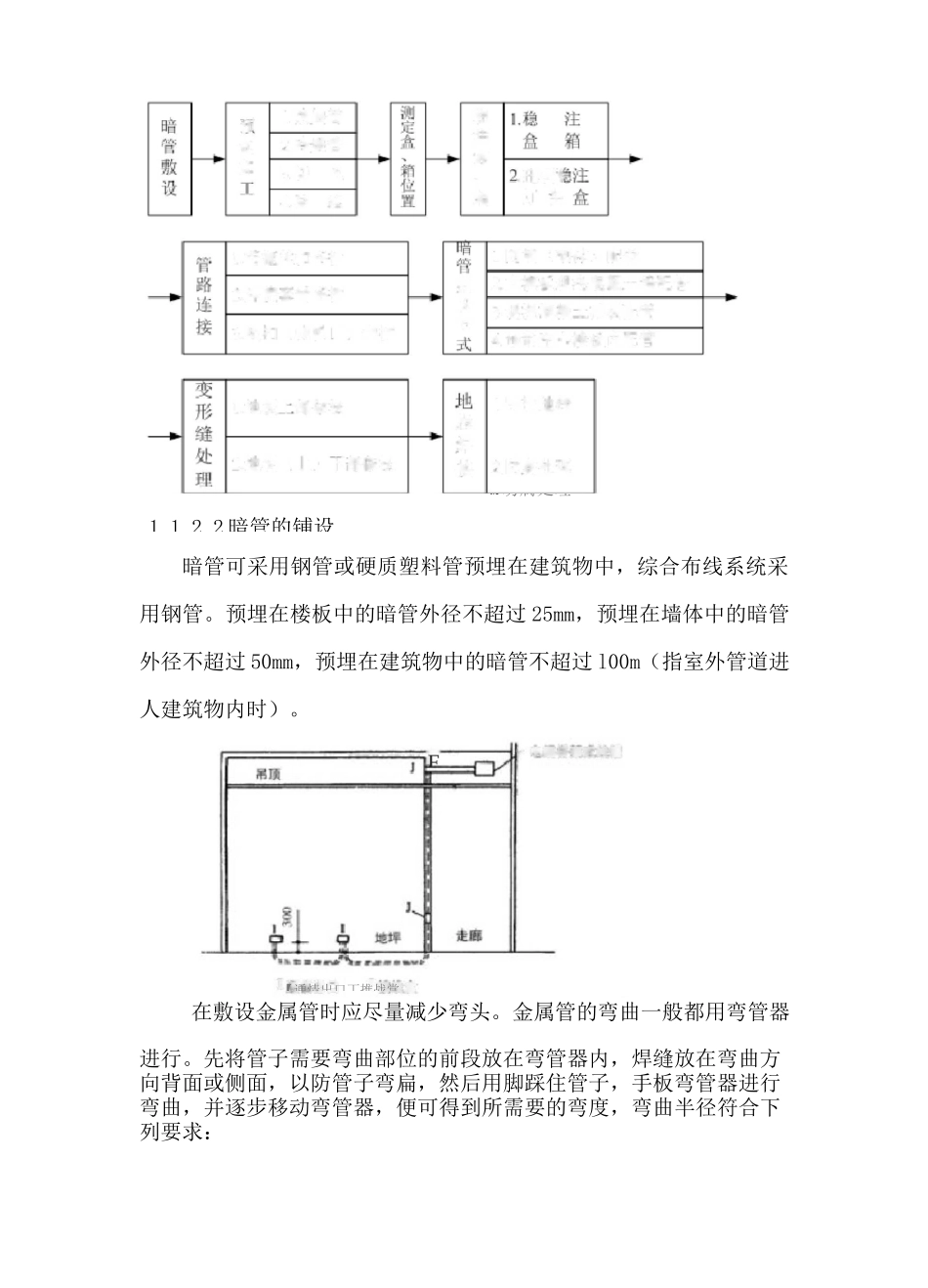

第一章公共系统总体施工方案1.1穿线管、线槽安装1.1.1 线槽与线管施工＞系统布线所需敷设的线槽及线管应用经防腐、防锈处理的金属材料；＞除非已进入设备机壳内，所有线缆必须放置于线槽、线管内不得外露；＞所有相互连接的线槽、线管必须使用专用铜线做电气导通，并接入智能化系统间的接地端子排，导通用的铜线不得焊接在线管或线槽上，必须使用压接方式；＞线管敷设施工时，必须考虑线缆的最小弯曲半径，线管的弯曲半径必须大于线缆允许的最小弯曲半径。1.1.2 敷设管路预埋暗管和线槽的检查属于隐蔽工程，一般在土建施工中或验收时一并检查，并做好隐蔽工程的签证工作。1.1.2.1 暗管敷设工艺流程i:i；i制加..1•执煨管2 冷煨管N 切丝4.套堂稳肚盒、箱栩:!;任灯1,管銀逕和连接乞焊接套管连接玄坡扣（喇叭=1）焊接1 地板 1 部戡袪K 地板（上）卜一打做法!1*随堵〔沏体■）配管2,大模板现浇混凝丄墙配皆玄现浇混擬七楼板配管丄预制空亡槎板内配管1•跨接地线线姑 I按M 坊腐处埋暗管可采用钢管或硬质塑料管预埋在建筑物中，综合布线系统采用钢管。预埋在楼板中的暗管外径不超过 25mm，预埋在墙体中的暗管外径不超过 50mm，预埋在建筑物中的暗管不超过 l00m（指室外管道进人建筑物内时）。在敷设金属管时应尽量减少弯头。金属管的弯曲一般都用弯管器进行。先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器进行弯曲，并逐步移动弯管器，便可得到所需要的弯度，弯曲半径符合下列要求：1.1.2.2 暗管的铺设F【通情出口丁推战當迥如人子筒宵曲内卄曲iftrflx＜2＞明配时，一般不小于管外径的 6 倍；只有一个弯时，可不小于管外径的 4 倍；整排钢管在转弯处，宜弯成同心圆的弯儿。＞暗配时，不小于管外径的 6 倍，敷设于地下或混凝土楼板内时,不应小于管外径的 10 倍。在同一路径中，两个检查箱之间暗管的弯角不得多于 2 个，有弯头的管段长度不宜超过 20m，—般暗管的转弯角度宜大于 90。直线布暗管超过 30m，弯管超过 20m 或有 2 个弯角的暗管大于 15m处应设置过线盒，有利于方便地布放缆线。暗管管口应光滑，并加有绝缘套管，管口伸出建筑物的部位应在25〜50mm 之间。式中 d 缆线的外径；金属管连接时，管孔应对准，接缝应严密，不得有水和泥浆渗人。金属管道有不小于 0.1%的排水坡度。建筑群之间金属管的埋设深度不应小于 0.7m。金属管内应安置...
