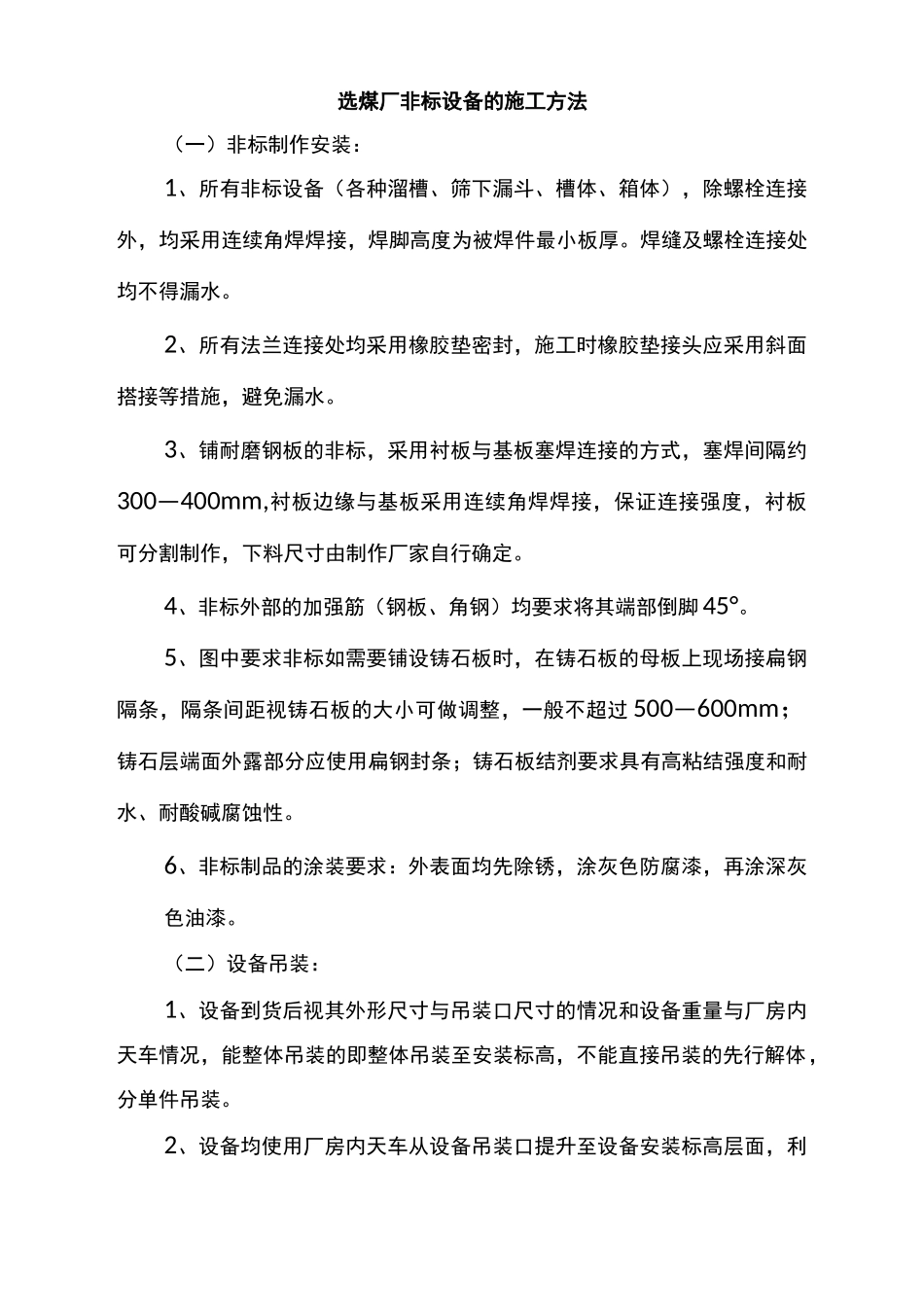

选煤厂非标设备的施工方法（一）非标制作安装：1、所有非标设备（各种溜槽、筛下漏斗、槽体、箱体），除螺栓连接外，均采用连续角焊焊接，焊脚高度为被焊件最小板厚。焊缝及螺栓连接处均不得漏水。2、所有法兰连接处均采用橡胶垫密封，施工时橡胶垫接头应采用斜面搭接等措施，避免漏水。3、铺耐磨钢板的非标，采用衬板与基板塞焊连接的方式，塞焊间隔约300—400mm,衬板边缘与基板采用连续角焊焊接，保证连接强度，衬板可分割制作，下料尺寸由制作厂家自行确定。4、非标外部的加强筋（钢板、角钢）均要求将其端部倒脚 45°。5、图中要求非标如需要铺设铸石板时，在铸石板的母板上现场接扁钢隔条，隔条间距视铸石板的大小可做调整，一般不超过 500—600mm；铸石层端面外露部分应使用扁钢封条；铸石板结剂要求具有高粘结强度和耐水、耐酸碱腐蚀性。6、非标制品的涂装要求：外表面均先除锈，涂灰色防腐漆，再涂深灰色油漆。（二）设备吊装：1、设备到货后视其外形尺寸与吊装口尺寸的情况和设备重量与厂房内天车情况，能整体吊装的即整体吊装至安装标高，不能直接吊装的先行解体，分单件吊装。2、设备均使用厂房内天车从设备吊装口提升至设备安装标高层面，利用道木加滚杠的方式滑移至安装位置。而后利用设备起重梁将设备吊装就位。3、现以精煤脱水分级筛 319G\320G 的最重设备整机件作为计算标准（14.5t），对设备吊装中选用钢丝绳进行验算：吊装计算重量 G1 二 1.1G 二 1.1x14500kg 二 16500kg;其中 1.1 为动载系数；选用规格为 6x37-^30-1550 的钢丝绳（双股）扣,最小破断拉力为FP 二 52900kgf,钢丝绳与垂线夹角为 45。。F 二 G1/4/sin45。二 16500/4/0.707二 5834.5kgn 二 FP/F 二 52900/5834.5 二 9.1n>8,满足使用要求，故单件小于 14.5 吨的设备均可选用此钢丝绳进行吊装作业。4、吊装作业前，必须认真核实设备重量，检查吊装使用的索具等是否满足安全使用要求。5、设备安装吊装图示如下安装过程中起吊单件最重设备为位于 19.00 平面的 319G、320G 精煤脱水分级筛约 14.5T。20T 天车输送机设备的安装，然后进行胶带的敷设以及硫化接头，张紧胶带，接下来进行清扫器、逆止器、导料槽以及护罩等附属设备的安装。2、胶带输送机安装安装顺序：安装机架（卸载头架－中间架－尾架）－安装下托辊－安装上托辊－安装拉紧装置、传动滚筒、驱动装置－胶带敷设及硫化接头－张紧胶带－安装清扫器、逆止器、导料槽以及护罩...
