学习任务八加工螺纹轴零件

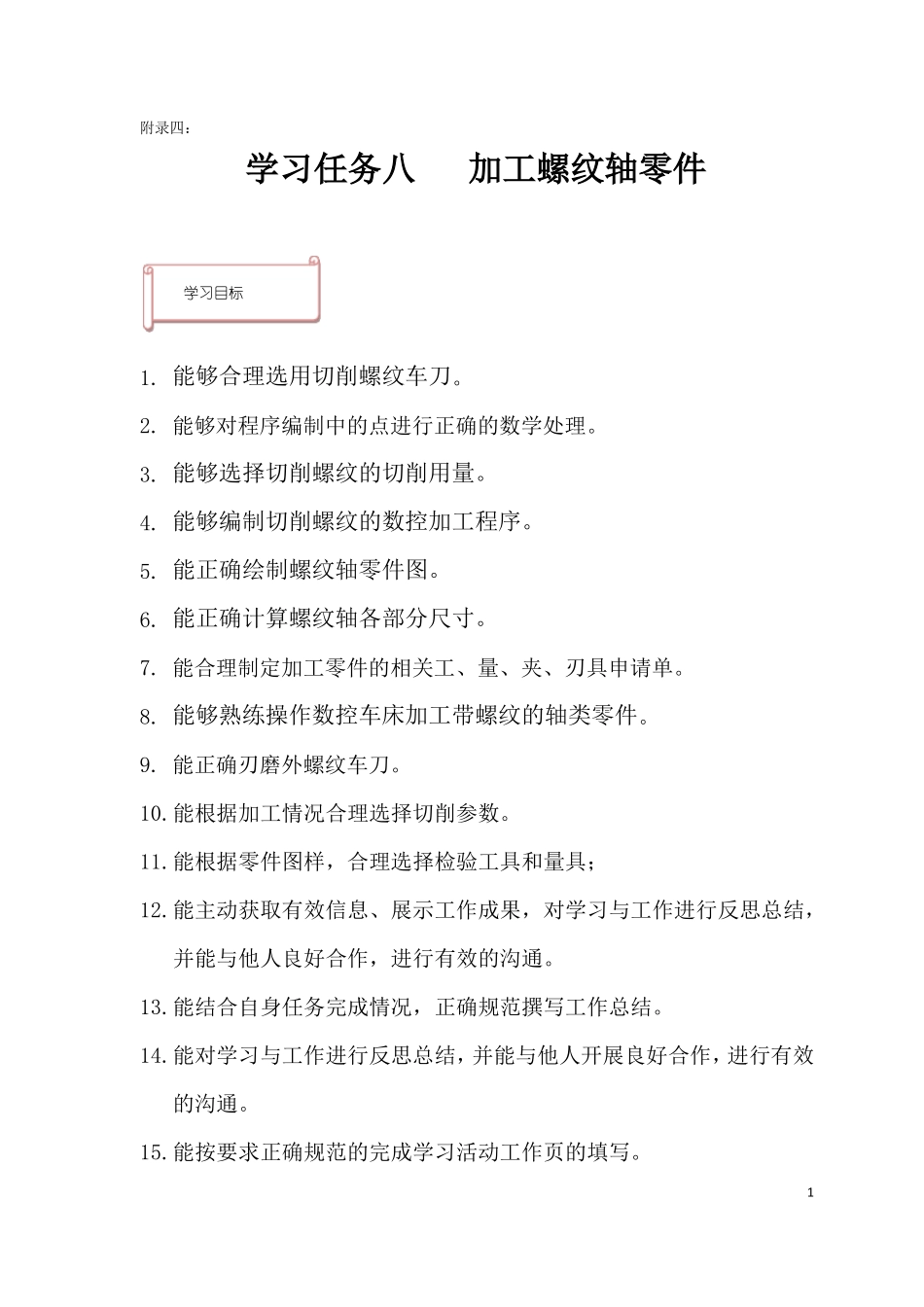

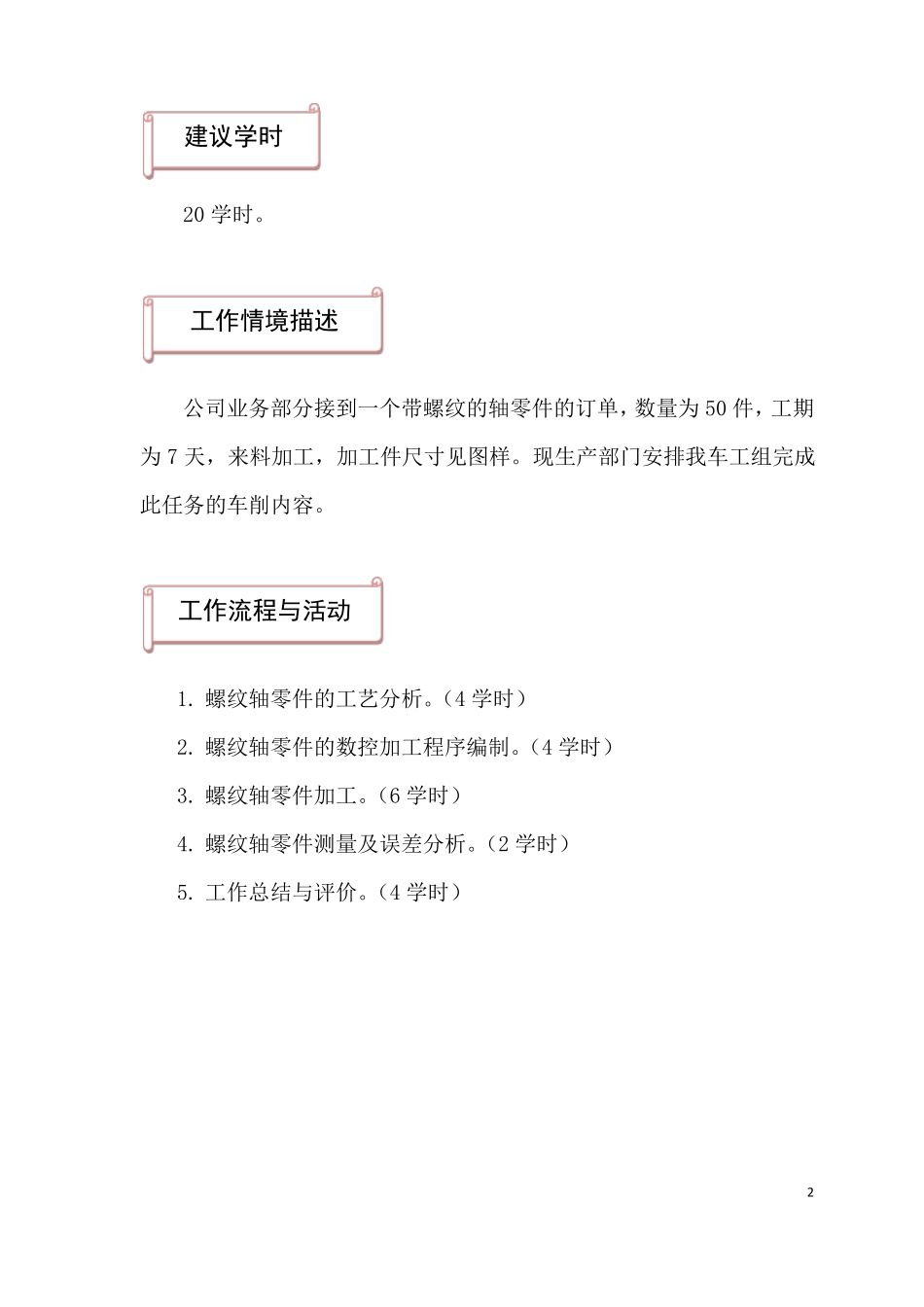

附录四：学习任务八加工螺纹轴零件1. 能够合理选用切削螺纹车刀。2. 能够对程序编制中的点进行正确的数学处理。3. 能够选择切削螺纹的切削用量。4. 能够编制切削螺纹的数控加工程序。5. 能正确绘制螺纹轴零件图。6. 能正确计算螺纹轴各部分尺寸。7. 能合理制定加工零件的相关工、量、夹、刃具申请单。8. 能够熟练操作数控车床加工带螺纹的轴类零件。9. 能正确刃磨外螺纹车刀。10.能根据加工情况合理选择切削参数。11.能根据零件图样，合理选择检验工具和量具；12.能主动获取有效信息、展示工作成果，对学习与工作进行反思总结，并能与他人良好合作，进行有效的沟通。13.能结合自身任务完成情况，正确规范撰写工作总结。14.能对学习与工作进行反思总结，并能与他人开展良好合作，进行有效的沟通。15.能按要求正确规范的完成学习活动工作页的填写。1学习目标建议学时20 学时。工作情境描述公司业务部分接到一个带螺纹的轴零件的订单，数量为 50 件，工期为 7 天，来料加工，加工件尺寸见图样。现生产部门安排我车工组完成此任务的车削内容。1. 螺纹轴零件的工艺分析。（4 学时）2. 螺纹轴零件的数控加工程序编制。（4 学时）3. 螺纹轴零件加工。（6 学时）4. 螺纹轴零件测量及误差分析。（2 学时）5. 工作总结与评价。（4 学时）工作流程与活动2学习活动 1螺纹轴零件的工艺分析学习目标1. 能独立阅读生产任务单，明确产品名称、加工数量等要求。2. 能查阅常用螺纹轴的用途、功能、材料。3. 能正确阅读螺纹轴零件图，熟悉螺纹各部分的表达方法。4. 能正确绘制螺纹轴零件图。5. 掌握带螺纹的轴类零件的加工工艺。6. 能根据加工部位正确选择刀具，确定切削用量。7. 能合理制定加工螺纹轴零件的相关工、量、夹、刃具申请单。8. 能按要求正确规范的完成学习活动工作页的填写。建议学时：4 学时3学习过程一、阅读生产任务单，明确加工任务表 8-1-1生产任务单单位名称序号123产品名称螺纹轴材料45 钢年月日年月日年月日XXX 企业数量20 件批准人发单人接单人完成日期年月日技术标准、质量要求生产班组数车组生产批准时间通知任务时间接单时间1.请根据任务单，正确填写下列问题：零件名称：零件材料：要求完成数量：2.本生产任务加工周期为 10 天，你们小组计划如何分配任务完成零件的加工？43.常见的螺纹有哪些种类？分别有什么用途？4.螺纹轴一般采用什么材料制成？5二、识读零件图图 8-1-1离合器零件图1.螺纹轴零...
