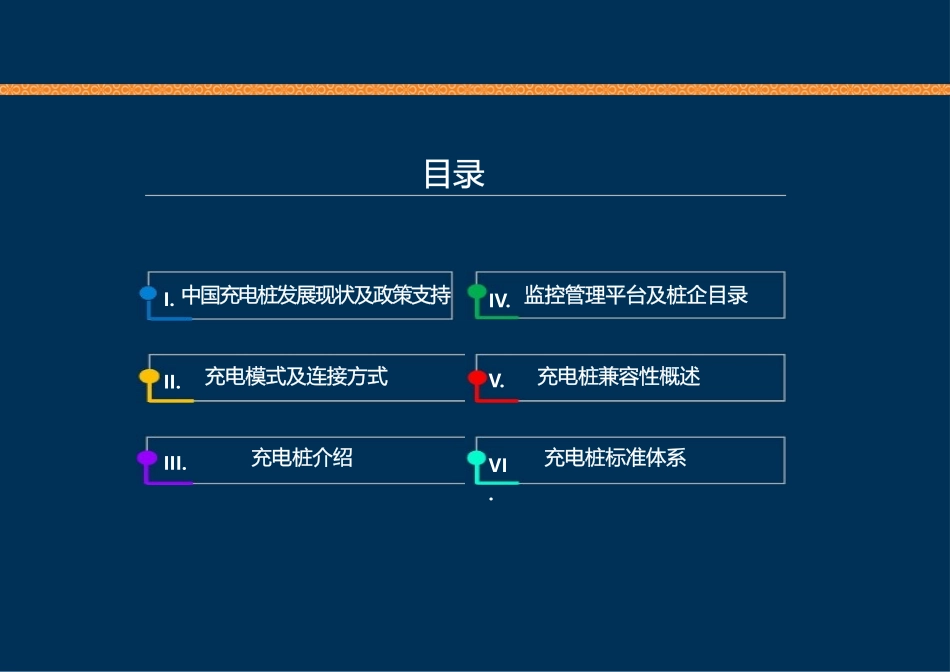

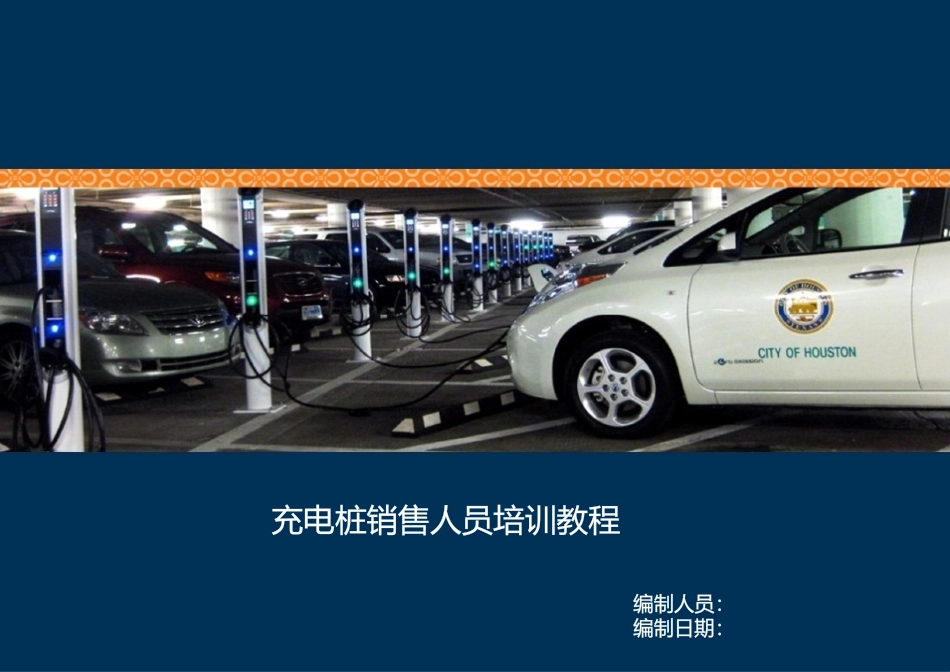

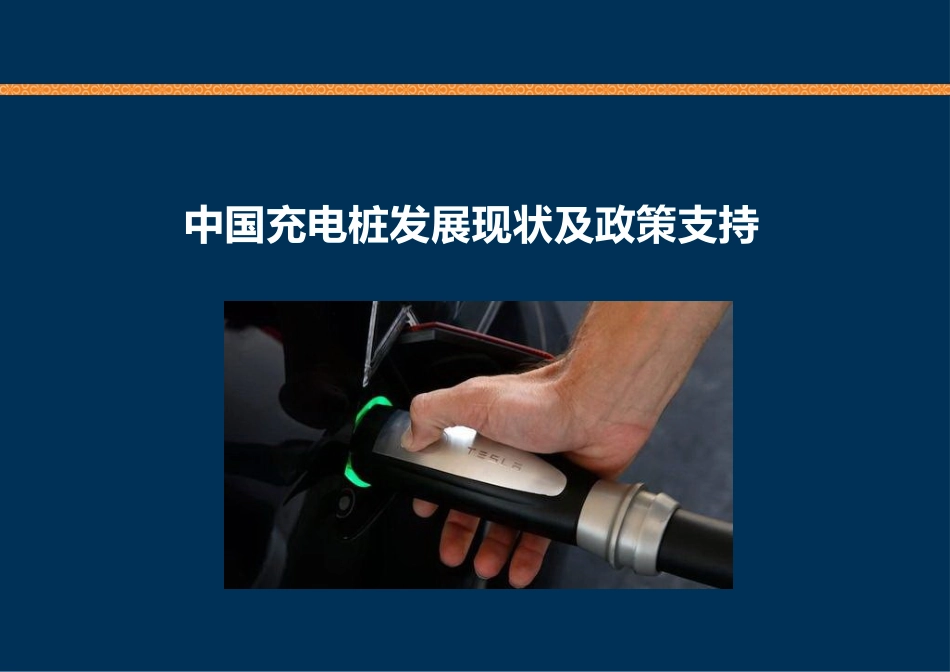

充电桩销售人员培训教程编制人员：编制日期：I.II.III.IV.V.VI.目录中国充电桩发展现状及政策支持充电模式及连接方式充电桩介绍监控管理平台及桩企目录充电桩兼容性概述充电桩标准体系中国充电桩发展现状及政策支持充电桩发展现状截至2017年3月，中国电动汽车充电基础设施联盟内成员单位总计上报公共类充电桩156192个，其中交流充电桩55117个，直流充电桩38757个，交直流一体充电桩62318个。从2016年4月到2017年3月，月均新增公共类充电设施约为7590个，2017年3月同比增长139.9%。中国充电基础设施公共类充电设施保有量全球第一。充电桩相关政策支持充电桩政策发展趋势充电桩适用性分析M1M4M2M3电动汽车充电模式连接电动汽车到电网（电源）的方法M1M4M2M3电动汽车充电模式采用插头插座和充电线缆把电动汽车直接连接到交流电网（电源）的一种充电方法。供电制式可以是单相交流电，也可以是三相交流电（此种方式目前已淘汰不用）M1M4M2M3电动汽车充电模式采用插头插座和带有控制和保护装置的充电线缆把电动汽车直接连接到交流电网（电源）的一种充电方法。供电制式可以是单相交流电，也可以是三相交流电M1M4M2M3电动汽车充电模式带有控制与保护装置的充电线缆M1M4M2M3采用专用供电设备，把电动汽车直接连接到交流电网（电源）的一种充电方法。供电制式可以是单相交流电，也可以是三相交流电。专用供电设备安装了控制导引装置，并多数集成了人机交互系统，收费管理系统，本地和远程通讯接口等完善的功能模块。电动汽车充电模式M1M4M2M3电动汽车充电模式M1M4M2M3电动汽车充电模式采用直流供电设备，把电动汽车连接到交流/直流电网（电源）的一种充电方法。直流供电设备安装了控制导引装置，并多数集成了人机交互系统，收费管理系统，本地和远程通讯接口等完善的功能模块。BCA电动汽车与电网（电源）的连接方式在供电设备上安装插座，电动汽车通过自身配置的电缆组件连接到电网（电源）的一种充电方法。在连接方式A条件下，电缆组件是电动汽车的一部分。BCA电动汽车与电网（电源）的连接方式在供电设备和电动汽车上都安装插座，电动汽车通过电缆组件连接到电网（电源）的一种充电方法。在连接方式B条件下，电缆组件是独立的一部分。BCA电动汽车与电网（电源）的连接方式在电动汽车上安装插座，电动汽车通过供电设备自身配置的电缆组件连接到电网（电源）的一种充电方法。在连接方式C条件下，电缆组件是供电设备的一部分。ForEV电动汽车充电桩交流充电桩直流充电桩交流充电桩电动汽车充电桩什么是交流充电桩，我们先来回顾一下关于电动汽车充电模式之M3的定义：采用专用供电设备，把电动汽车直接连接到交流电网（电源）的一种充电方法。供电制式可以是单相交流电，也可以是三相交流电。专用供电设备安装了控制导引装置，并多数集成了人机交互系统，收费管理系统，本地和远程通讯接口等完善的功能模块。直流充电桩ForEVForEV电动汽车充电桩交流桩是一种把电动汽车直接连接到交流电网（电源）测的专用设备，并且安装了控制导引装置保证充电桩和电动汽车之间可靠连接及充电安全。同时，也集成了人机交互系统，收费管理系统，本地和远程通讯接口等功能模块吗，方便人们对于该专用设备的使用和管理。根据M3的定义，我们基本可以定义交流桩如下：接收到交流充电桩提供的交流电能后，电动汽车内置的充电机把交流电能转换为直流电能，并提供给电动汽车蓄电池组从而最终实现电动汽车的能量补给。交流充电桩直流充电桩ForEV电动汽车充电桩壁挂式交流充电桩直流充电桩直流充电桩充电机ForEV电动汽车充电桩交流充电桩落地式车载充电机控制器蓄电池主控系统ForEVBMSACPOWER电动汽车充电桩工作原理交流充电桩电动汽车交流充电桩的工作原理是在确认与电动汽车的连接状态和可提供的最大工作电流参数后，向车载充电机提供交流电，在确认充满电后，断开交流电。在充电期间，实现电能计量和安全监测等，充电结束后，实现电费结算和数据记录等。交流充电桩直流充电桩ForEV1.长安汽车CS15EV42.92kwh2.长安汽车逸动EV45kwh3.奇瑞汽车奇瑞EQ23.6kwh4.北汽新能源北汽EC18020.3/20kwh5.宝马汽车宝马i319kwh6.TESLAM...
