完整版MOXA串口服务器设置步骤

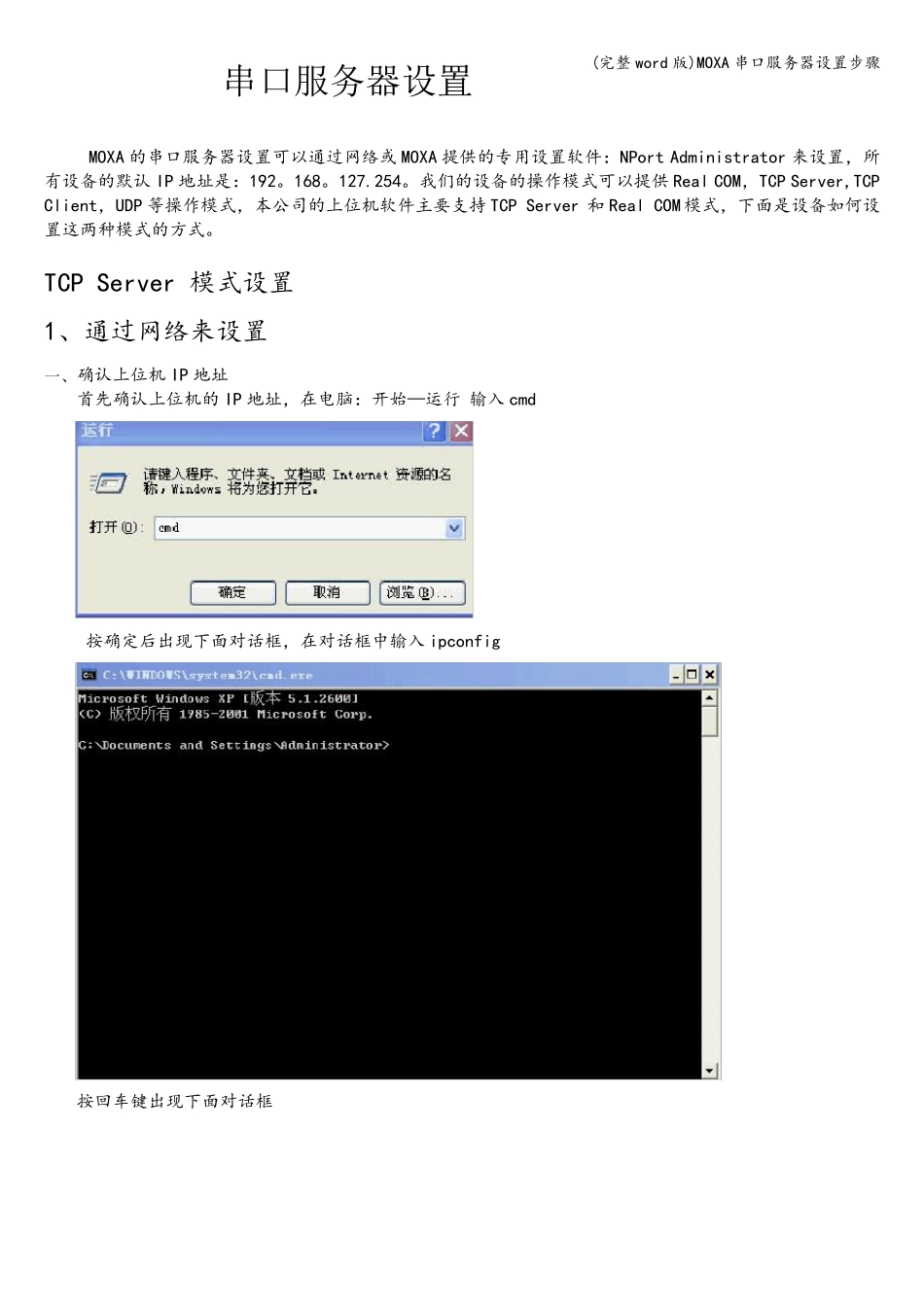

完整版MOXA串口服务器设置步骤_第1页
1/22
完整版MOXA串口服务器设置步骤_第2页
2/22

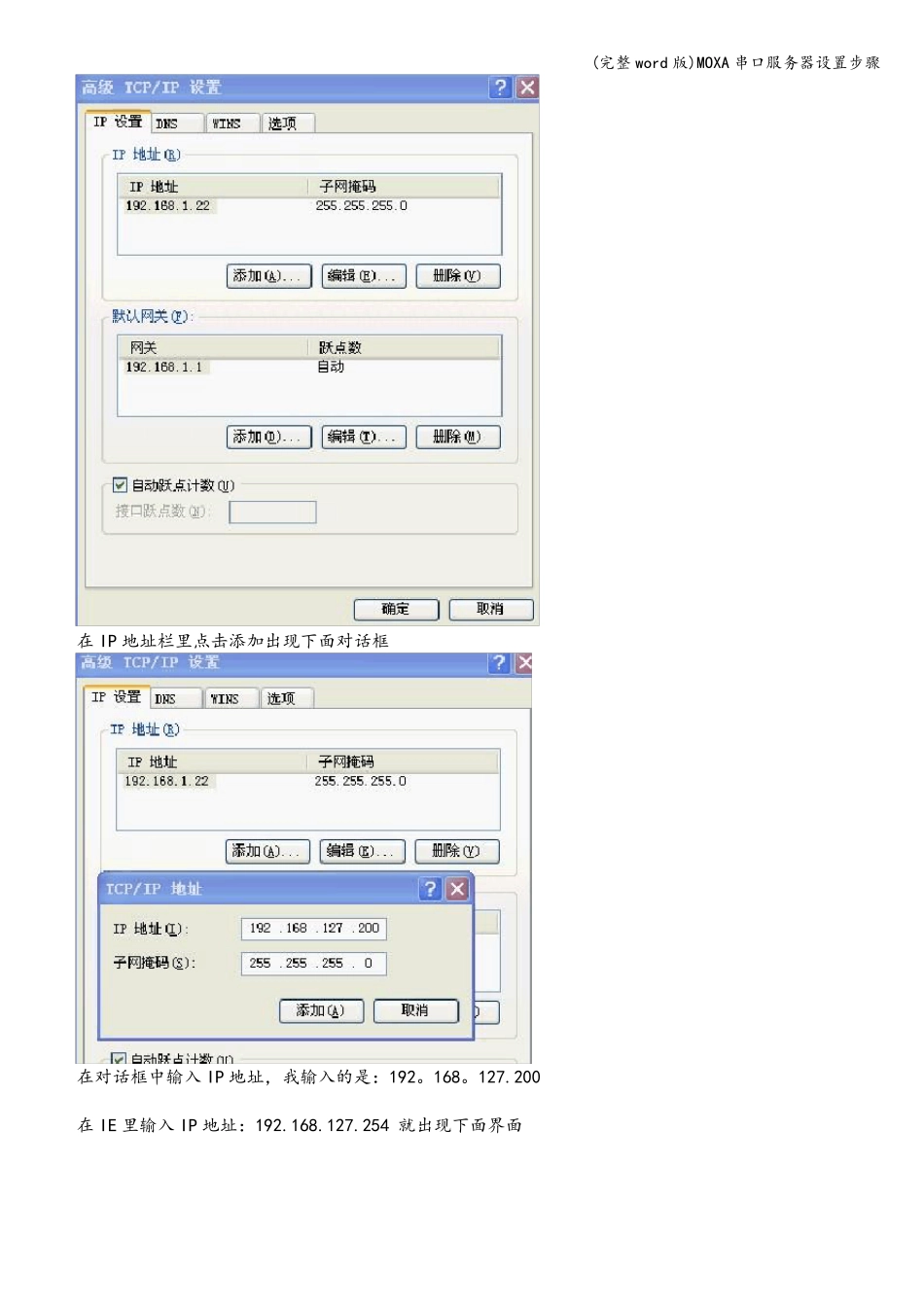

完整版MOXA串口服务器设置步骤_第3页
3/22
(完整 word 版)MOXA 串口服务器设置步骤串口服务器设置MOXA 的串口服务器设置可以通过网络或 MOXA 提供的专用设置软件:NPort Administrator 来设置,所有设备的默认 IP 地址是:192。168。127.254。我们的设备的操作模式可以提供 Real COM,TCP Server,TCPClient,UDP 等操作模式,本公司的上位机软件主要支持 TCP Server 和 Real COM 模式,下面是设备如何设置这两种模式的方式。TCP Server 模式设置1、通过网络来设置一、确认上位机 IP 地址首先确认上位机的 IP 地址,在电脑:开始—运行 输入 cmd按确定后出现下面对话框,在对话框中输入 ipconfig按回车键出现下面对话框(完整 word 版)MOXA 串口服务器设置步骤上图显示本机的 IP 地址是:192.168。1。22二、通过 IE 来设置1、添加 IP在 网上邻居—右键—属性—本地连接—右键—属性—常规—双击协议(TCP/IP)出现下面对话点击右下角高级出现下面对话框(完整 word 版)MOXA 串口服务器设置步骤在 IP 地址栏里点击添加出现下面对话框在对话框中输入 IP 地址,我输入的是:192。168。127.200在 IE 里输入 IP 地址:192.168.127.254 就出现下面界面(完整 word 版)MOXA 串口服务器设置步骤在 Network Settings 里设置 IP 地址,改成:192.168.1.254,因为我本机是 192。168.1.22,所以要改成同一网段内,设置好后点击 Submit设置串口设备的波特率等参数,点击 Submit(完整 word 版)MOXA 串口服务器设置步骤设置操作模式,本次在 Operation mode 右边的下拉列表 选择 TCP Server Mode 模式,设置端口号,设备默认端口号是 4001,设置好后 点击 Submit点击 Save/Restart , 点击 Submit 设置完成(完整 word 版)MOXA 串口服务器设置步骤2、通过专用软件来设置一、安装 MOXA 的 NPort Administrator 软件安装完后打开 NPort Administrator,出现下面的界面(完整 word 版)MOXA 串口服务器设置步骤点击 Search 出现如下界面这说明已经找到设备,点击 Stop 出现下面对话框(完整 word 版)MOXA 串口服务器设置步骤2、选中主对话框里的 NPort 5110 双击进入设置界面,点击 Networt 设置 IP 地址,例如:192.168.1。200,设置前先在 IP Address 上面的白色小框框打上钩(完整 word 版)MOXA 串口服务器设置步骤设置前设置后2、设置串口参数,点击 Serial,进入下面的界面(完整 word 版)MOXA 串口...
