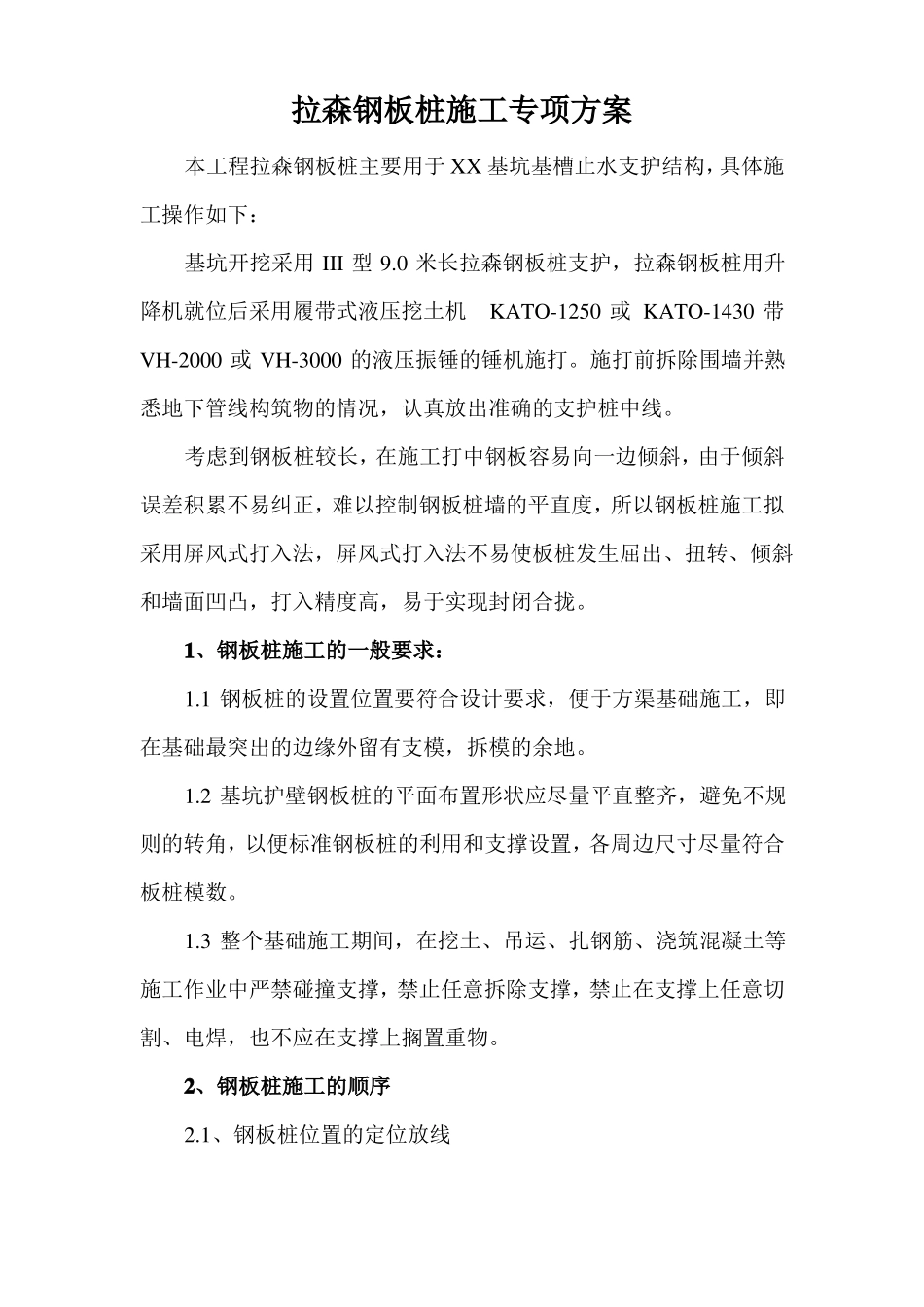

完整版拉森钢板桩施工专项方案

拉森钢板桩施工专项方案本工程拉森钢板桩主要用于 XX 基坑基槽止水支护结构，具体施工操作如下：基坑开挖采用 III 型 9.0 米长拉森钢板桩支护，拉森钢板桩用升降机就位后采用履带式液压挖土机KATO-1250 或 KATO-1430 带VH-2000 或 VH-3000 的液压振锤的锤机施打。施打前拆除围墙并熟悉地下管线构筑物的情况，认真放出准确的支护桩中线。考虑到钢板桩较长，在施工打中钢板容易向一边倾斜，由于倾斜误差积累不易纠正，难以控制钢板桩墙的平直度，所以钢板桩施工拟采用屏风式打入法，屏风式打入法不易使板桩发生屈出、扭转、倾斜和墙面凹凸，打入精度高，易于实现封闭合拢。1、钢板桩施工的一般要求：1.1 钢板桩的设置位置要符合设计要求，便于方渠基础施工，即在基础最突出的边缘外留有支模，拆模的余地。1.2 基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。1.3 整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、钢板桩施工的顺序2.1、钢板桩位置的定位放线2.2 挖沟槽（由于室内空间高度不能满足桩机施工要求，故从自然土面向下开挖 2 米，并采用 III 型 6.0 米长拉森钢板桩支护。）2.3 安装导梁2.4 施打钢板桩墙2.5 拆除导梁2.6 清理锚杆处标高的土方2.7 挖土（第一次掘土，从自然土面向下挖 1 米至第一层内支撑安装位置，第二次掘土。从第一层内支撑安装位置向下挖至坑底，并预留人工清理土层厚度约 20cm。2.8 渠箱施工2.9 回填2.10 拔除钢板桩3、钢板桩的检验、吊装、堆放3.1 钢桩板的检验对钢板桩，一般有材质检验和外观检验，以便对不符合要求的钢板桩进行矫正，以减少打桩过程中的困难。3.1.1 外观检验，包括表面缺陷、长度、宽度、厚度、端部矩形比，平直度和锁口形状等项内容，检查中要注意：A、对打入钢板桩有影响的焊接件应予以割除；B、割孔，断面缺损的应予以补强；C、若钢板桩有严重锈蚀应测量其实际断面厚度，原则上要对全部钢板桩进行外观检查。3.1.2 材质检验：对钢板桩母材的化学成分及机械性能进行全面试验，包括钢材的化学成分分析，构件的拉伸，弯曲试验，锁口强度试验和延伸率试验等项内容3.2 钢板桩吊运装卸钢板桩宜采用两点吊，吊运时，每次起吊的钢板桩根数不宜过多，并注意保护锁口免受损伤...
