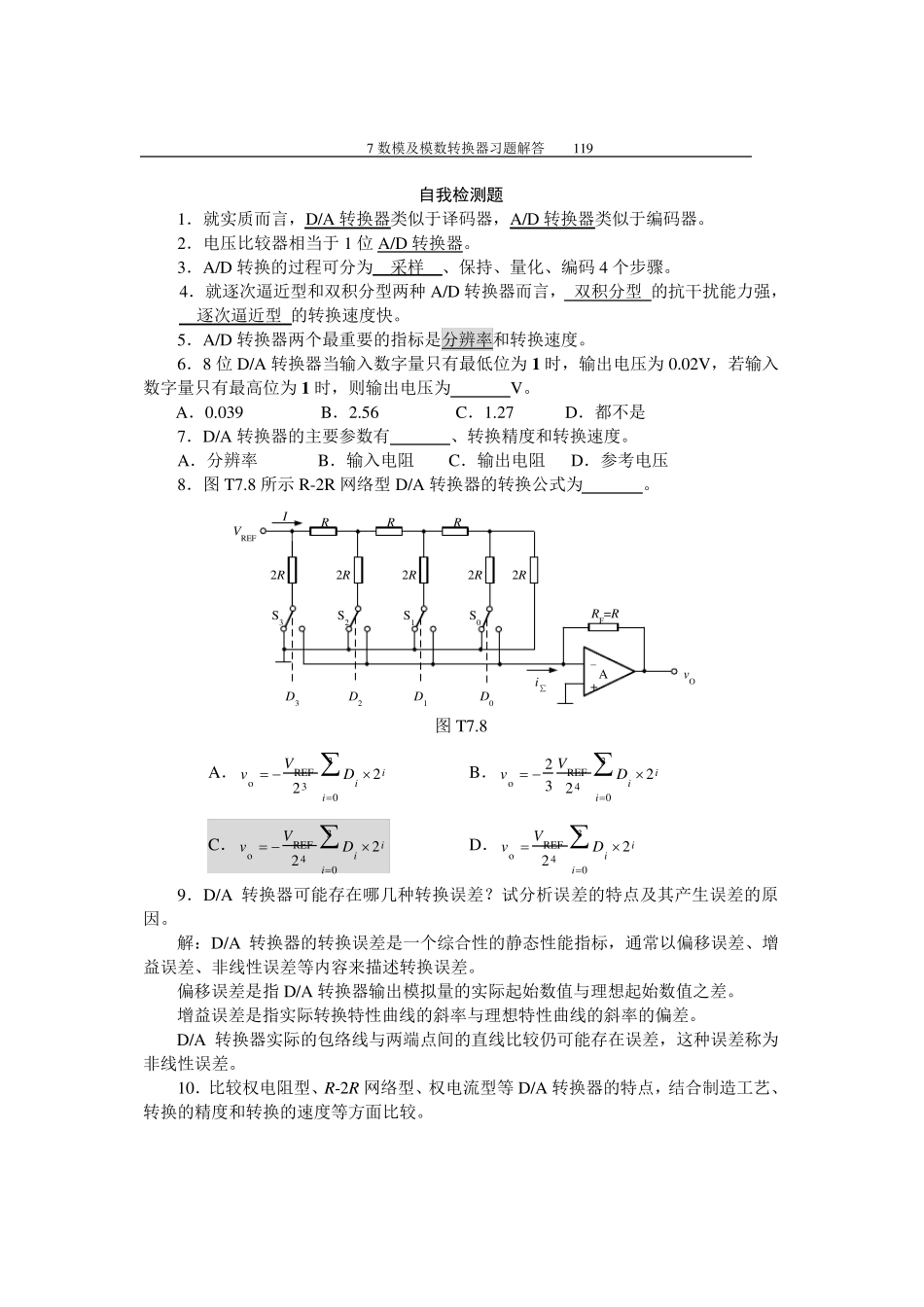

7 数模及模数转换器习题解答 119 自我检测题 1．就实质而言，D/A 转换器类似于译码器，A/D 转换器类似于编码器。 2．电压比较器相当于1 位A/D 转换器。 3．A/D 转换的过程可分为 采样 、保持、量化、编码4 个步骤。 4．就逐次逼近型和双积分型两种A/D 转换器而言， 双积分型 的抗干扰能力强， 逐次逼近型 的转换速度快。 5．A/D 转换器两个最重要的指标是分辨率和转换速度。 6．8 位D/A 转换器当输入数字量只有最低位为1 时，输出电压为0.02V，若输入数字量只有最高位为1 时，则输出电压为 V。 A．0.039 B．2.56 C．1.27 D．都不是 7．D/A 转换器的主要参数有 、转换精度和转换速度。 A．分辨率 B．输入电阻 C．输出电阻 D．参考电压 8．图T7.8 所示R-2R 网络型D/A 转换器的转换公式为 。 RRRIVREF2R2R2R2R2RS3S2S1S0D3D2D1D0RF=RA+-v Oi∑ 图T7.8 A．303REFo22iiiDVv B．304REFo2232iiiDVv C．304REFo22iiiDVv D． 304REFo22iiiDVv 9．D/A 转换器可能存在哪几种转换误差？试分析误差的特点及其产生误差的原因。 解：D/A 转换器的转换误差是一个综合性的静态性能指标，通常以偏移误差、增益误差、非线性误差等内容来描述转换误差。 偏移误差是指D/A 转换器输出模拟量的实际起始数值与理想起始数值之差。 增益误差是指实际转换特性曲线的斜率与理想特性曲线的斜率的偏差。 D/A 转换器实际的包络线与两端点间的直线比较仍可能存在误差，这种误差称为非线性误差。 10．比较权电阻型、R-2R 网络型、权电流型等D/A 转换器的特点，结合制造 工 艺 、转换的精度和转换的速度等方 面 比较。 7 数 模 及 模 数 转 换 器 习 题 解 答 120 解 ： 权 电 阻 型 D/A 转 换 器 的 精 度 取 决 于 权 电 阻 精 度 和 外 接 参 考 电 源 精 度 。 由 于 其阻 值 范 围 太 宽 ， 很 难 保 证 每 个 电 阻 均 有 很 高 精 度 ， 因 此 在 集 成 D/A 转 换 器 中 很 少 采 用 。 R-2R 网 络 型D/A 转 换 器 电 阻 网 络 中 只 有 R 和 2R 两 种 阻 值 的 电 阻 ， 且 比 值 为 2。虽 然 集 成 电 路 技 术 制 造 的 电 阻 值 精 度 不 高 ， 但 可 以 较 精 确 地 控 制 不 同 电 阻 之 间 的 ...
