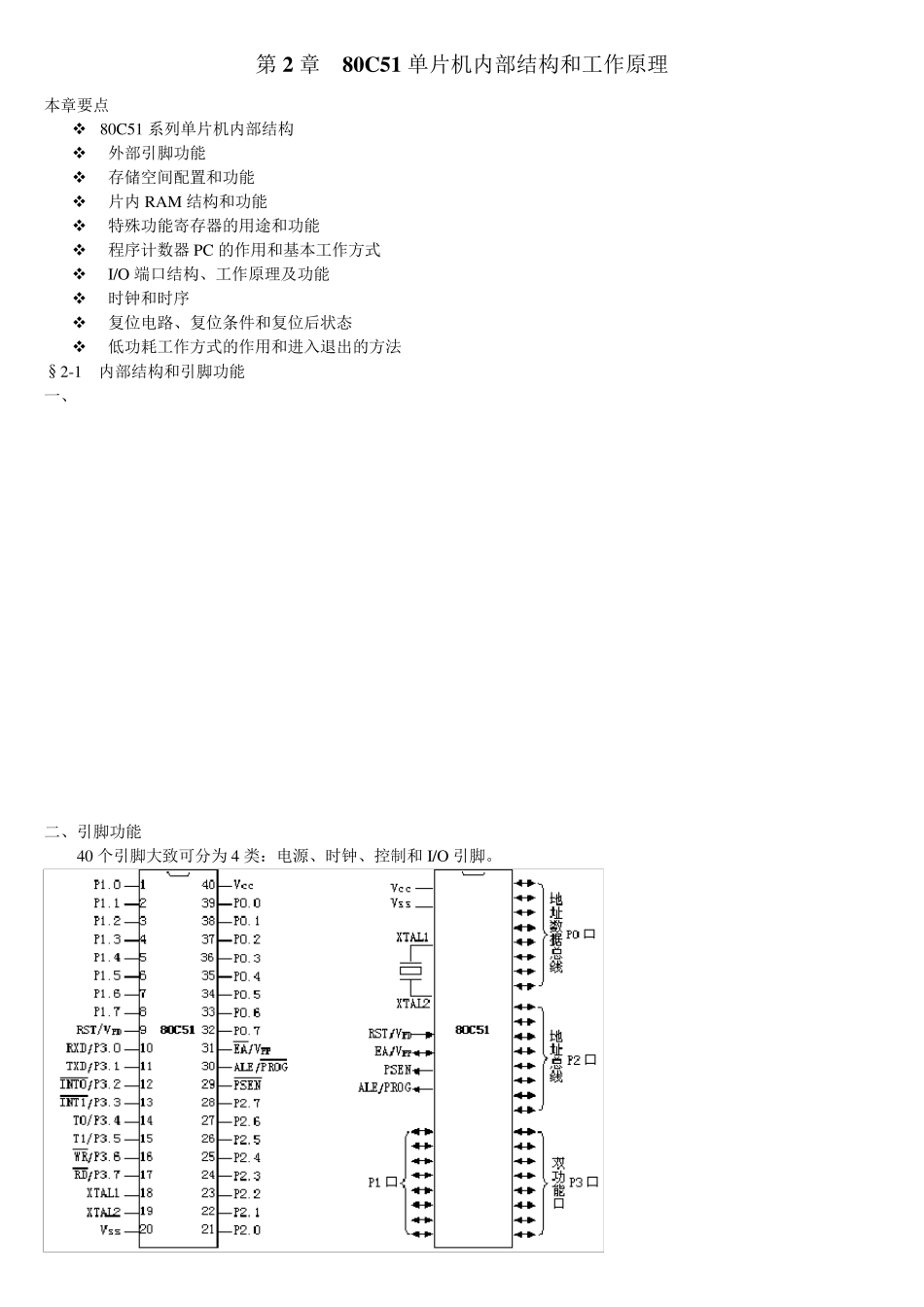

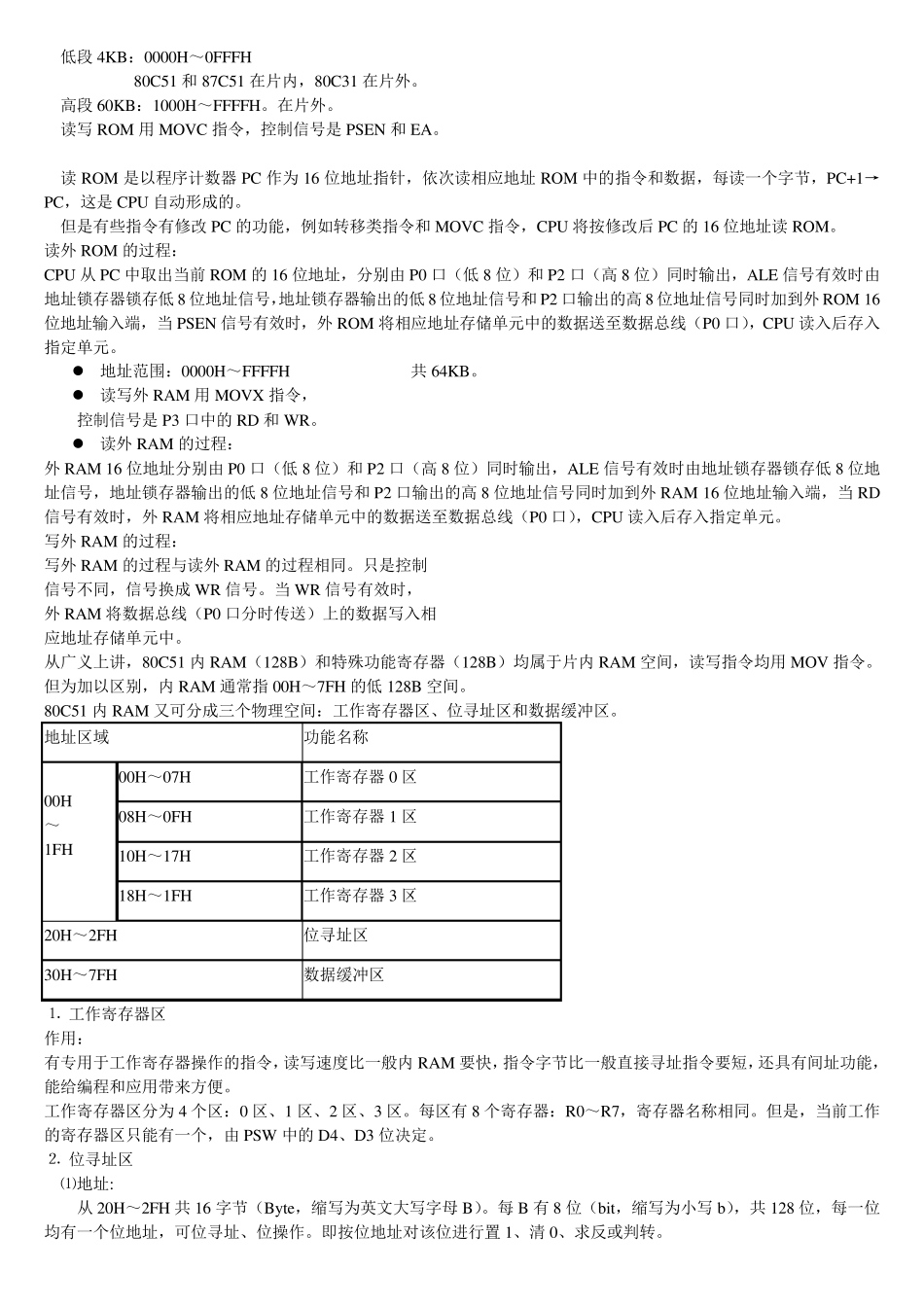

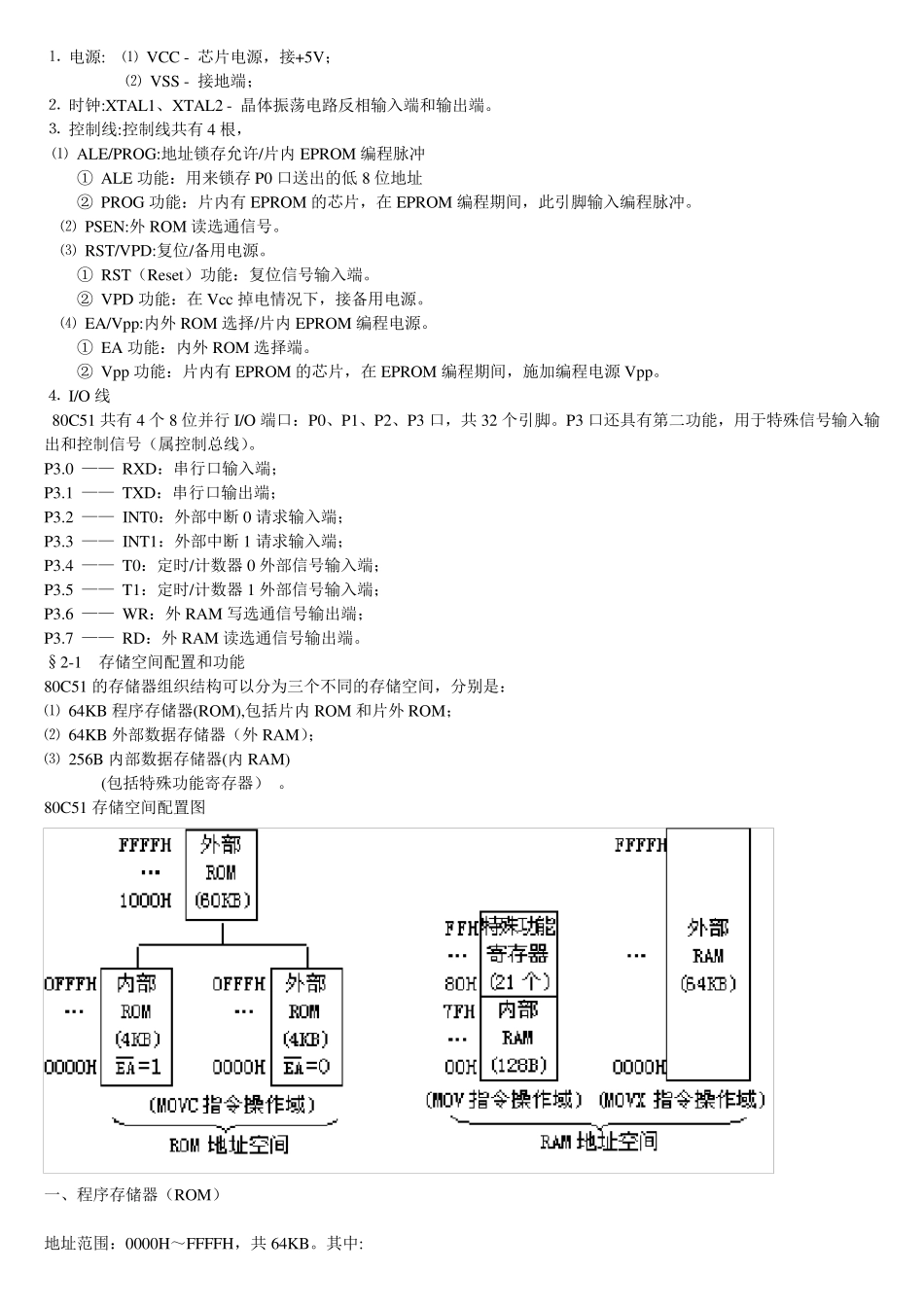

第2 章 80C 51 单片机内部结构和工作原理 本章要点 ❖ 80C51 系列单片机内部结构 ❖ 外部引脚功能 ❖ 存储空间配置和功能 ❖ 片内RAM 结构和功能 ❖ 特殊功能寄存器的用途和功能 ❖ 程序计数器PC 的作用和基本工作方式 ❖ I/O 端口结构、工作原理及功能 ❖ 时钟和时序 ❖ 复位电路、复位条件和复位后状态 ❖ 低功耗工作方式的作用和进入退出的方法 §2-1 内部结构和引脚功能 一、 二、引脚功能 40 个引脚大致可分为 4 类：电源、时钟、控制和I/O 引脚。 ⒈ 电源: ⑴ VCC - 芯片电源，接+5V； ⑵ VSS - 接地端； ⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。 ⒊ 控制线:控制线共有4 根， ⑴ ALE/PROG:地址锁存允许/片内EPROM 编程脉冲 ① ALE 功能：用来锁存P0 口送出的低8 位地址 ② PROG 功能：片内有EPROM 的芯片，在EPROM 编程期间，此引脚输入编程脉冲。 ⑵ PSEN:外ROM 读选通信号。 ⑶ RST/VPD:复位/备用电源。 ① RST（Reset）功能：复位信号输入端。 ② VPD 功能：在Vcc 掉电情况下，接备用电源。 ⑷ EA/Vpp:内外ROM 选择/片内EPROM 编程电源。 ① EA 功能：内外ROM 选择端。 ② Vpp 功能：片内有EPROM 的芯片，在EPROM 编程期间，施加编程电源Vpp。 ⒋ I/O 线 80C51 共有4 个8 位并行I/O 端口：P0、P1、P2、P3 口，共32 个引脚。P3 口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 P3.0 —— RXD：串行口输入端； P3.1 —— TXD：串行口输出端； P3.2 —— INT0：外部中断0 请求输入端； P3.3 —— INT1：外部中断1 请求输入端； P3.4 —— T0：定时/计数器0 外部信号输入端； P3.5 —— T1：定时/计数器1 外部信号输入端； P3.6 —— WR：外RAM 写选通信号输出端； P3.7 —— RD：外RAM 读选通信号输出端。 §2-1 存储空间配置和功能 80C51 的存储器组织结构可以分为三个不同的存储空间，分别是： ⑴ 64KB 程序存储器(ROM),包括片内ROM 和片外ROM； ⑵ 64KB 外部数据存储器（外RAM）； ⑶ 256B 内部数据存储器(内RAM) (包括特殊功能寄存器） 。 80C51 存储空间配置图 一、程序存储器（ROM） 地址范围：0000H～FFFFH，共64KB。其中: 低段4KB：0000H～0FFFH 80C51 和87C51 在片内，80C31 在片外。 高段60KB：1000H～FFFFH。在片外。 ...
