80t龙门吊车受力分析计算梁

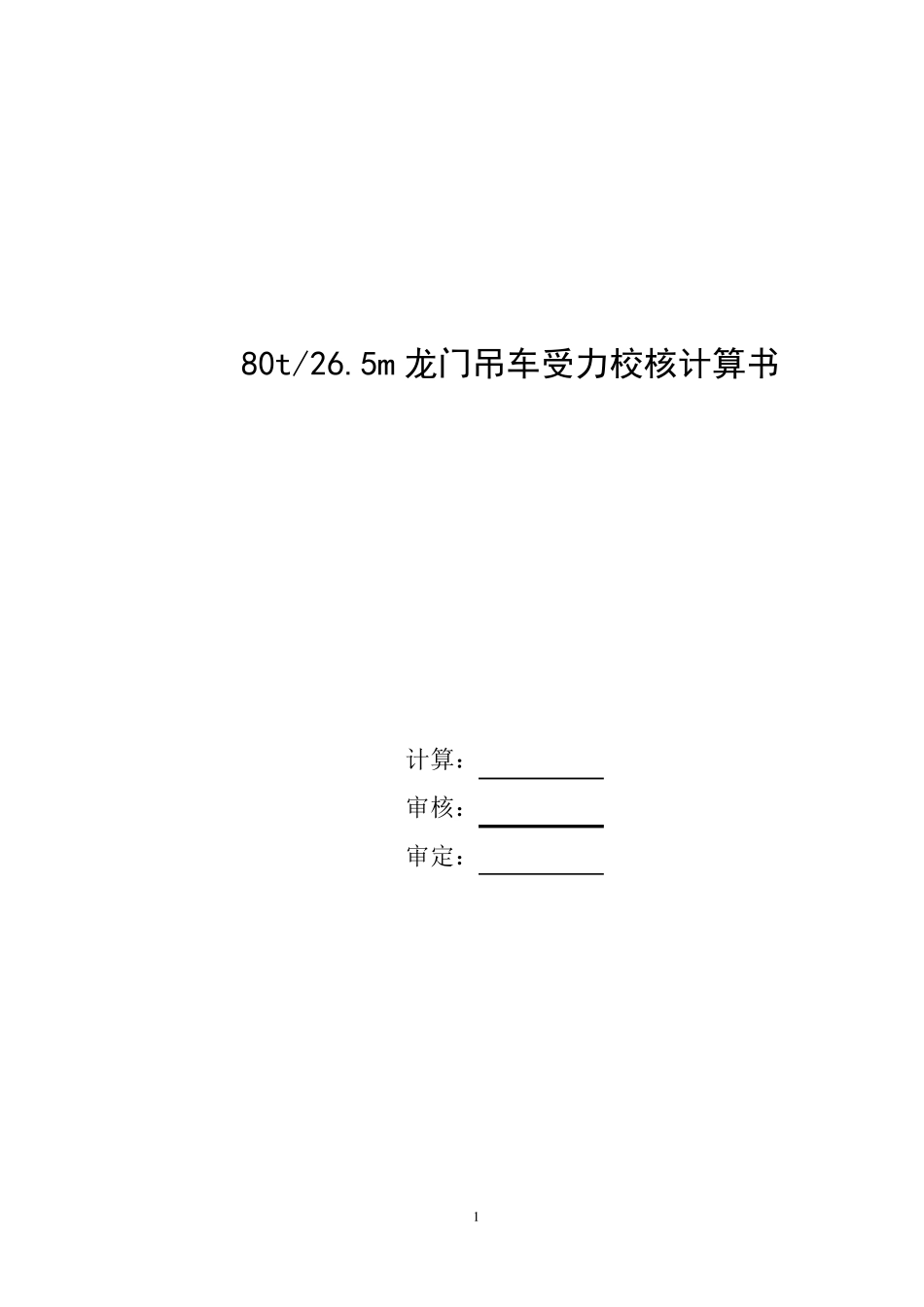

80t龙门吊车受力分析计算梁_第1页
1/8

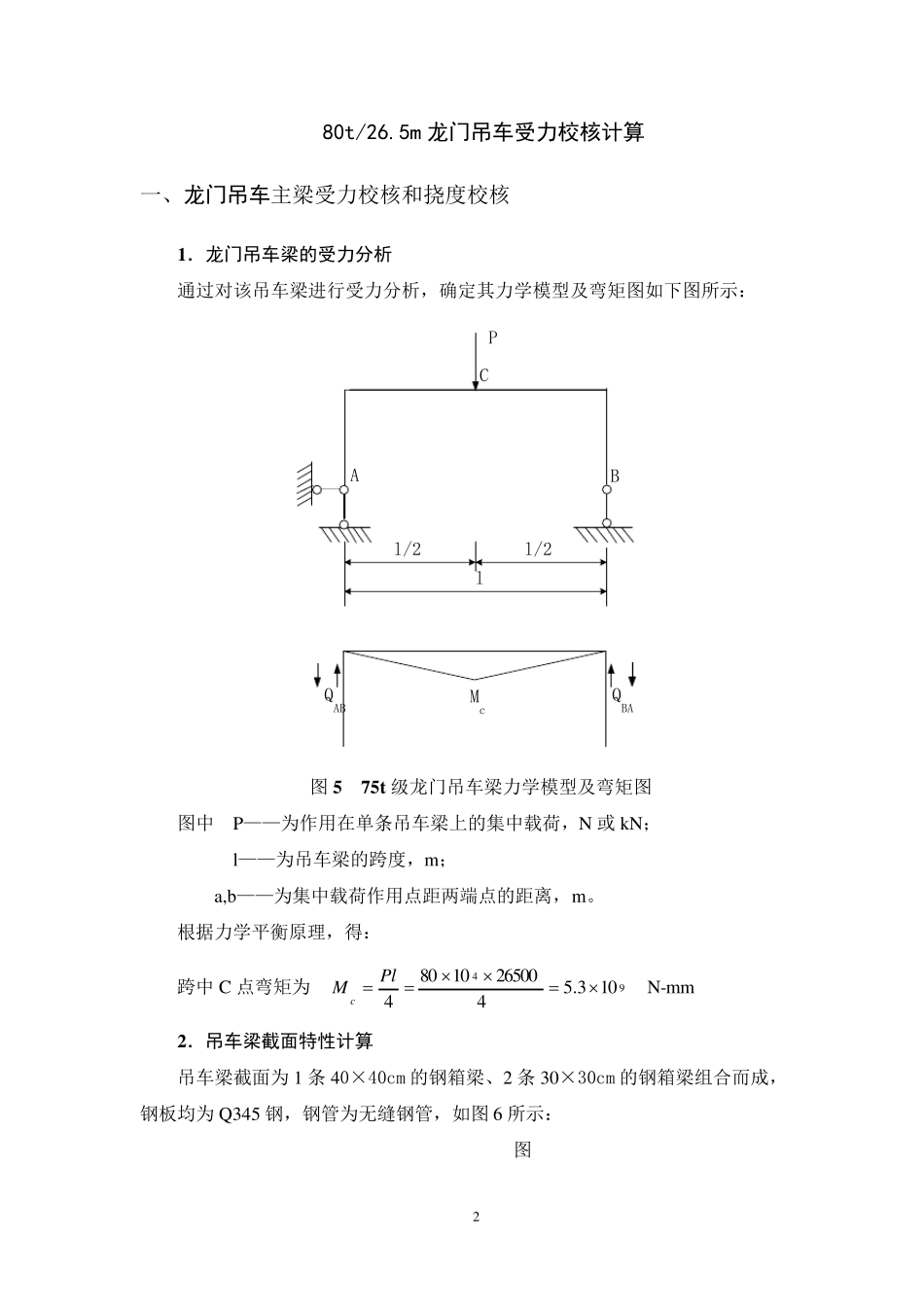

80t龙门吊车受力分析计算梁_第2页
2/8

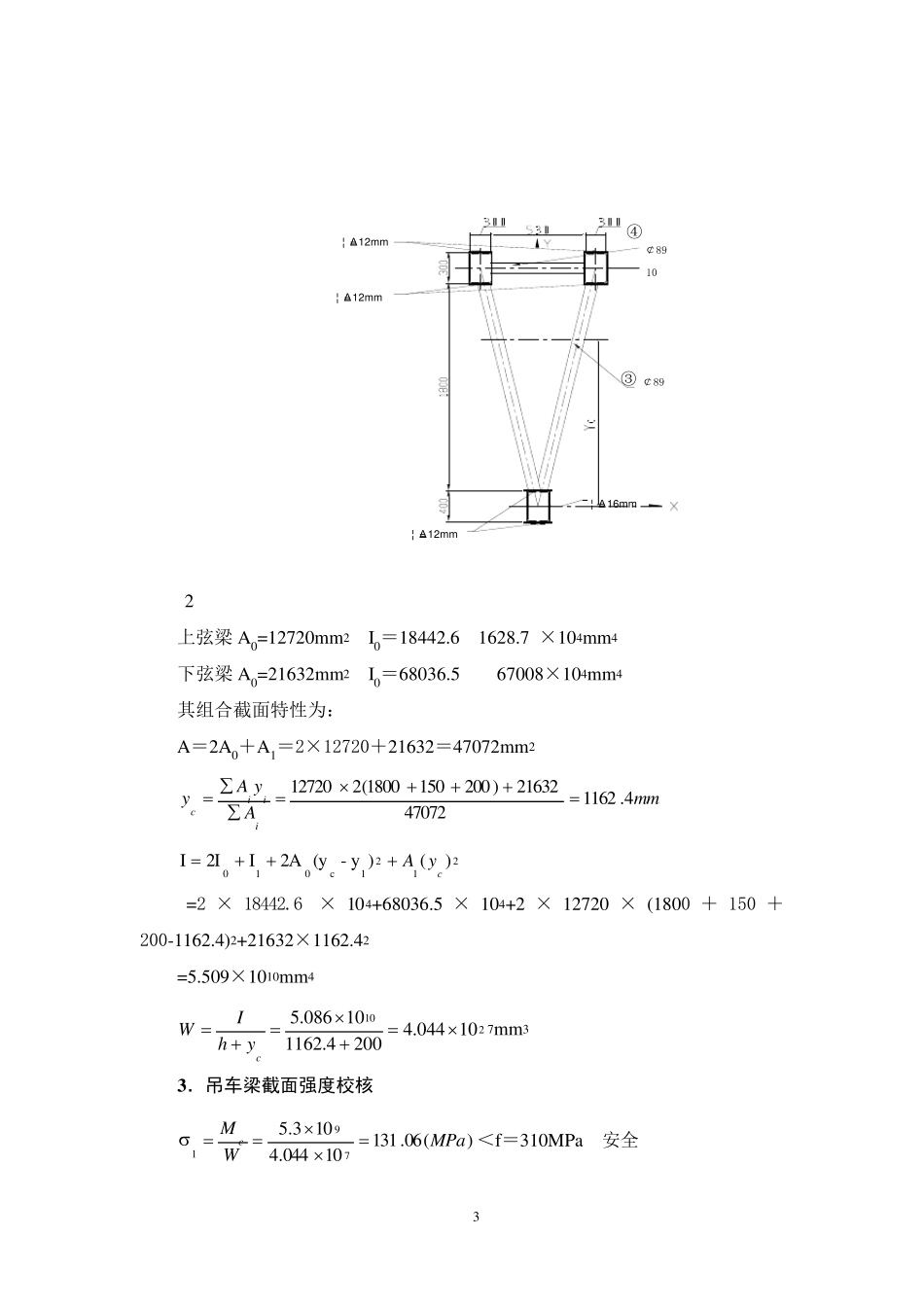

80t龙门吊车受力分析计算梁_第3页
3/8
1 80t/26.5m 龙门吊车受力校核计算书 计算: 审核: 审定: 2 80t/26.5m 龙门吊车受力校核计算 一、龙门吊车主梁受力校核和挠度校核 1.龙门吊车梁的受力分析 通过对该吊车梁进行受力分析,确定其力学模型及弯矩图如下图所示: PBCAQBAQABMcl/2l/2l 图5 75t级龙门吊车梁力学模型及弯矩图 图中 P——为作用在单条吊车梁上的集中载荷,N 或kN; l——为吊车梁的跨度,m ; a,b——为集中载荷作用点距两端点的距离,m 。 根据力学平衡原理,得: 跨中C 点弯矩为 94103.542650010804 PlMc N-m m 2.吊车梁截面特性计算 吊车梁截面为1 条40×40cm 的钢箱梁、2 条30×30cm 的钢箱梁组合而成,钢板均为Q345 钢,钢管为无缝钢管,如图6 所示: 图 3 2¢89¢89③④¦ Δ= 12m m¦ Δ= 12m m¦ Δ= 16m m¦ Δ= 12m m10 上弦梁A0=12720mm2 I0=18442.6 1628.7 ×104mm4 下弦梁A0=21632mm2 I0=68036.5 67008×104mm4 其组合截面特性为: A=2A0+A1=2×12720+21632=47072mm2 mmAyAyiiic4.11624707221632)2001501800(212720 2121c010)()y-(y2AI2IIcyA =2 × 18442.6× 104+68036.5 × 104+2 × 12720 × (1800 + 150 +200-1162.4)2+21632×1162.42 =5.509×1010mm4 21010044.42004.116210086.5cyhIW7mm3 3 .吊车梁截面强度校核 )(06.13110044.4103.5791MPaWMc<f=310MPa 安全 4 4 . 吊车梁斜缀条强度校核 ⑴ 吊车梁斜缀条的截面特性 斜缀条采用2¢89 壁厚8mm 的无缝钢管,其单肢截面面积为A2=2035.8mm2 ⑵ 斜缀条强度校核 斜缀条主要承受截面上的剪力,其轴心力N1 按下式计算,如图4 所示:  coscos11nVN  其中 V1——分配到一个缀条面的剪力; n ——承受剪力V1 的斜缀条数; α——斜缀条与龙门吊立柱断面的夹角在纵断面上投影,α=825.1822007501tg°。 θ ——斜缀条与龙门吊立柱断面的夹角在横 断面上投影,θ =683.10222003005301tg°。 αVV图4 斜缀条受力简图 斜缀条的截面按承受N1 的轴心受压构件计算。 )(8000001NV  )(430060683.10cos825.18cos2800000coscos211NVN= 5 )(23.2112036430060413MPaAN<f=310MPa 安全 5 . 吊车梁挠度校核 1.3380026500][15.2810509.5100.24826500108048105343...
