891型测振仪使用说明书

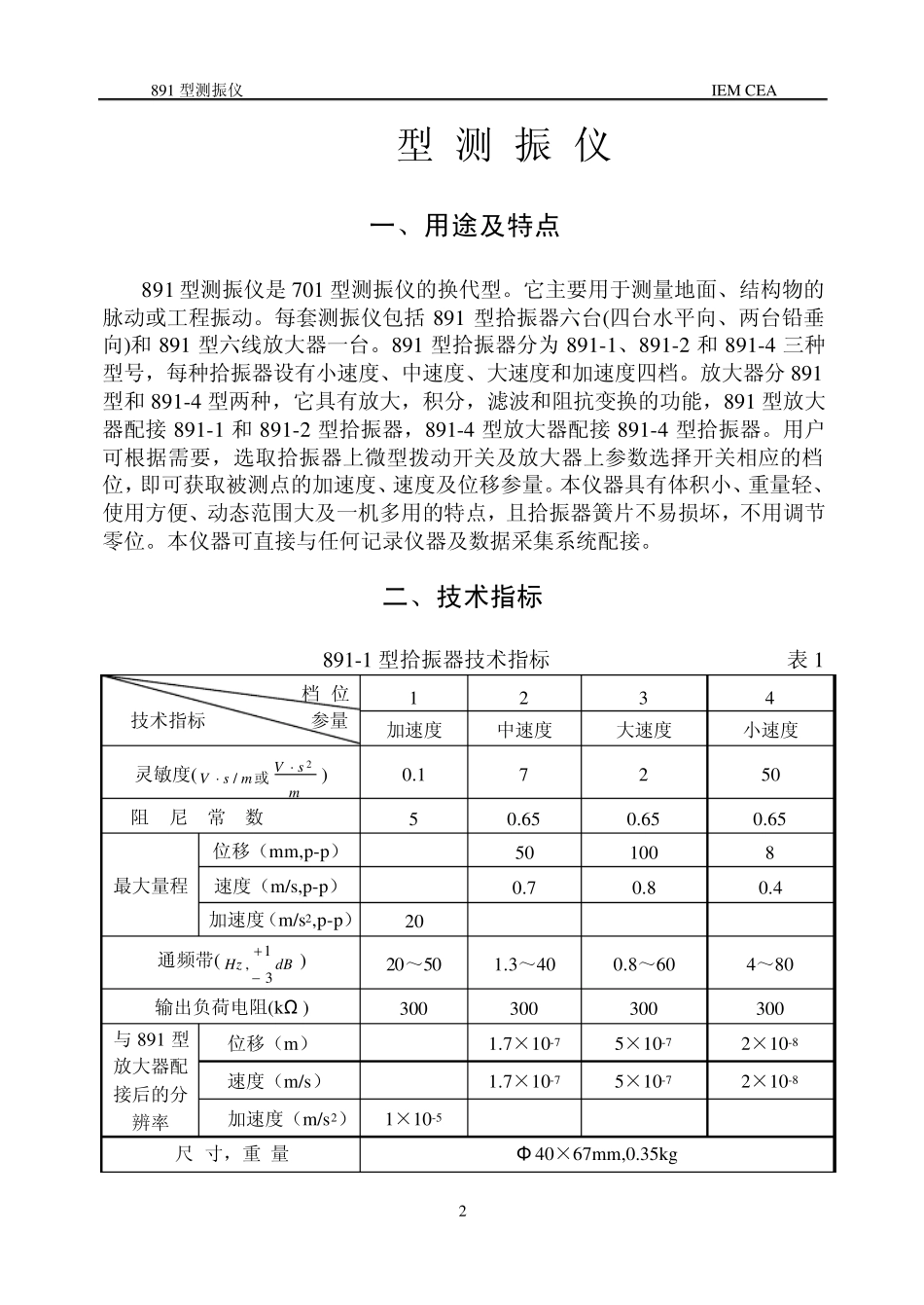

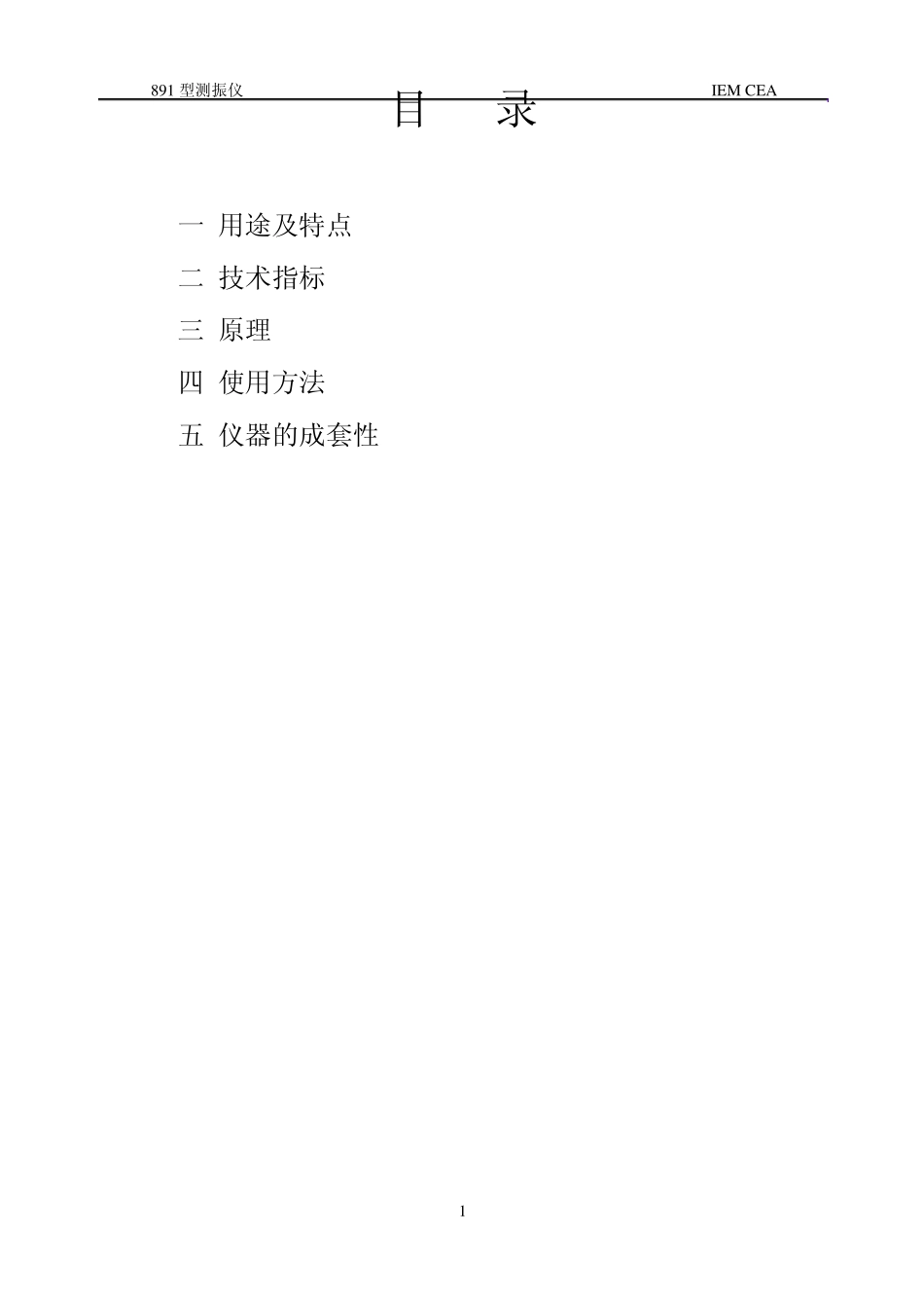

国家级新产品 8 9 1 型 测 振 仪 使用说明书 中国地震局工程力学研究所 中国·哈尔滨 891 型测振仪 IEM CEA 1 目 录 一.用途及特点 二.技术指标 三.原理 四.使用方法 五.仪器的成套性 891 型测振仪 IEM CEA 2 891 型 测 振 仪 一、用途及特点 891 型测振仪是 701 型测振仪的换代型。它主要用于测量地面、结构物的脉动或工程振动。每套测振仪包括 891 型拾振器六台(四台水平向、两台铅垂向)和 891 型六线放大器一台。891 型拾振器分为 891-1、891-2 和 891-4 三种型号，每种拾振器设有小速度、中速度、大速度和加速度四档。放大器分 891型和 891-4 型两种，它具有放大，积分，滤波和阻抗变换的功能，891 型放大器配接 891-1 和 891-2 型拾振器，891-4 型放大器配接 891-4 型拾振器。用户可根据需要，选取拾振器上微型拨动开关及放大器上参数选择开关相应的档位，即可获取被测点的加速度、速度及位移参量。本仪器具有体积小、重量轻、使用方便、动态范围大及一机多用的特点，且拾振器簧片不易损坏，不用调节零位。本仪器可直接与任何记录仪器及数据采集系统配接。 二、技术指标 891-1 型拾振器技术指标 表1 档 位 技术指标 参量 1 2 3 4 加速度 中速度 大速度 小速度 灵敏度(msVmsV2/或) 0.1 7 2 50 阻 尼 常 数 5 0.65 0.65 0.65 最大量程 位移（mm,p-p） 50 100 8 速度（m/s,p-p） 0.7 0.8 0.4 加速度（m/s2,p-p） 20 通频带(dBHz31,) 20～50 1.3～40 0.8～60 4～80 输出负荷电阻(kΩ ) 300 300 300 300 与 891 型放大器配接后的分辨率 位移（m） 1.7×10-7 5×10-7 2×10-8 速度（m/s） 1.7×10-7 5×10-7 2×10-8 加速度（m/s2） 1×10-5 尺 寸，重 量 Φ 40×67mm,0.35kg 891 型测振仪 IEM CEA 3 891-2 型拾振器技术指标 表2 档 位 技术指标 参量 1 2 3 4 加速度 中速度 大速度 小速度 灵敏度(msVmsV2/或 ) 0.1 或0.5 7 1 30 阻 尼 常 数 7 或5 0.65 0.65 0.65 最大量程 位移（mm,p-p） 70 300 15 速度（m/s,p-p） 1.4 1.8 0.5 加速度（m/s2,p-p） 40 通频带(dBHz31,) 0.5～80 1～100 0.5～100 2～100 输出负荷电阻(kΩ ) 300 300 300 300 与891 型放大器配接后的分辨率 位移（m） 1×10-7 1×10-6 2×10-8 速度（m/s） 1...
