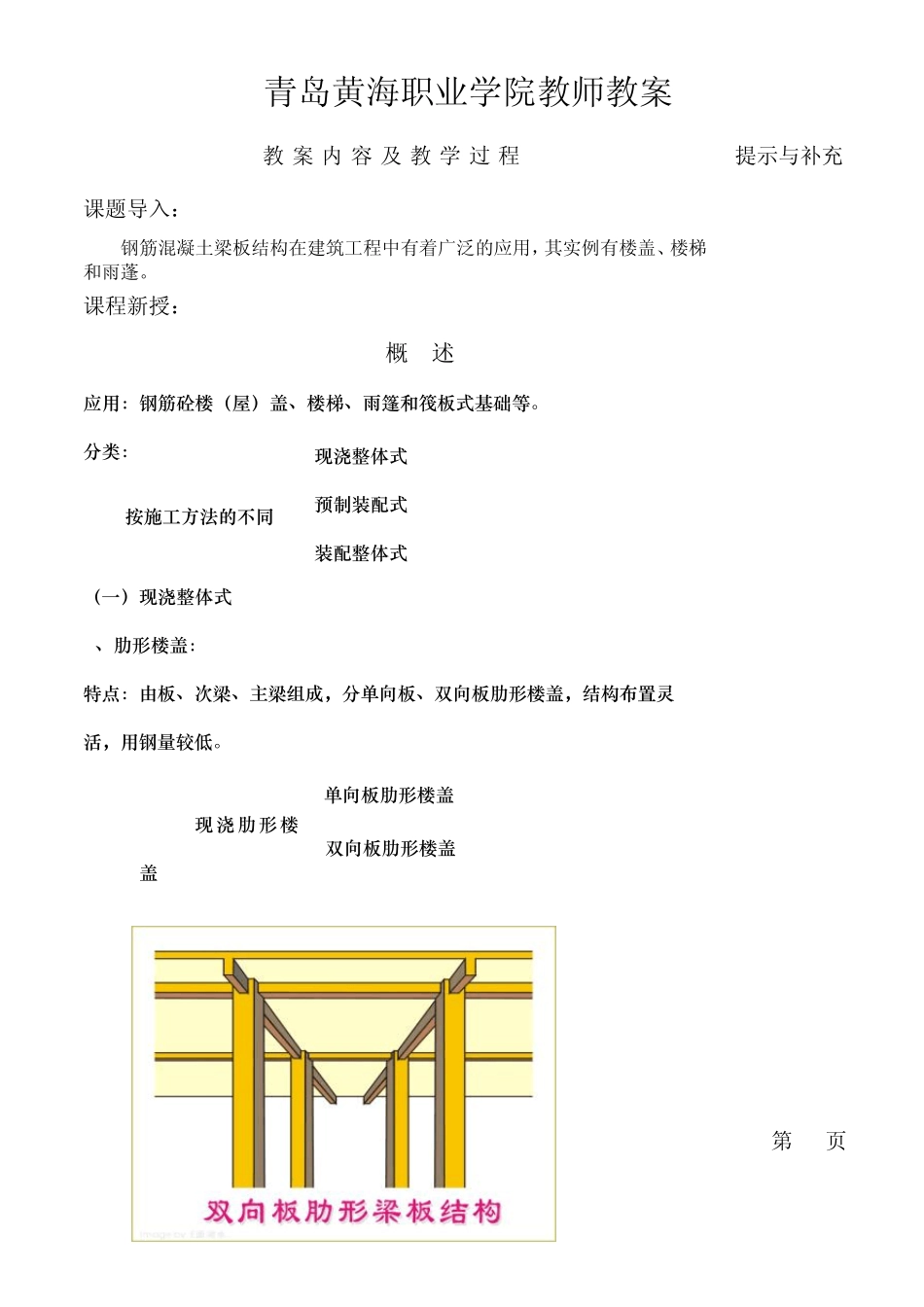

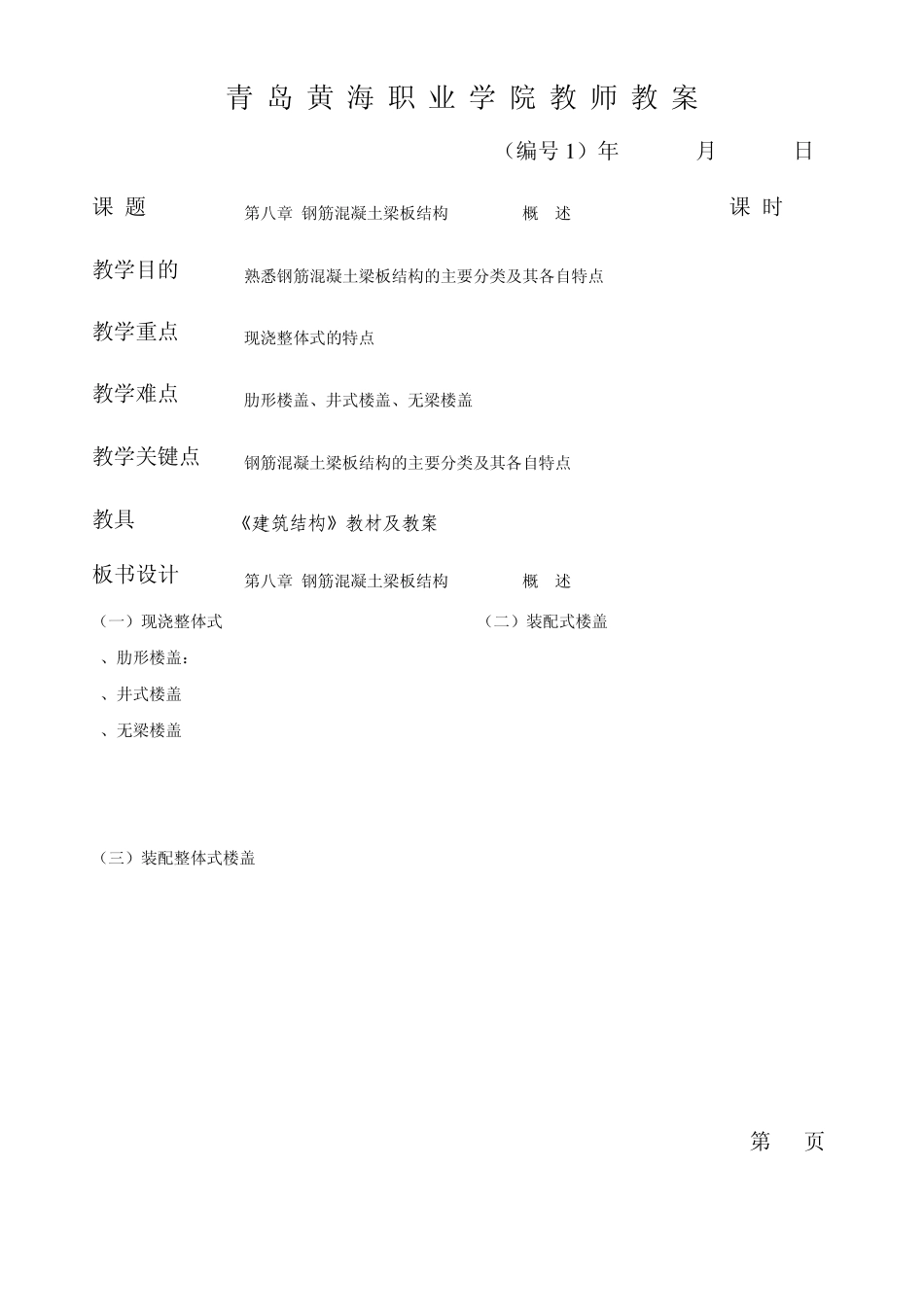

青岛黄海职业学院教师教案 （编号1 ）年 月 日 课 题 第八章 钢筋混凝土梁板结构 8-1 概 述 课 时 教学目的 熟悉钢筋混凝土梁板结构的主要分类及其各自特点 教学重点 现浇整体式的特点 教学难点 肋形楼盖、井式楼盖、无梁楼盖 教学关键点 钢筋混凝土梁板结构的主要分类及其各自特点 教具 《建筑结构》教材及教案 板书设计 第八章 钢筋混凝土梁板结构 8-1 概 述 （一）现浇整体式 1、肋形楼盖： 2、井式楼盖 3、无梁楼盖 （二）装配式楼盖 （三）装配整体式楼盖 第 页 青岛黄海职业学院教师教案 教案内容及教学过程 提示与补充 课题导入： 钢筋混凝土梁板结构在建筑工程中有着广泛的应用，其实例有楼盖、楼梯和雨蓬。 课程新授： 6-1 概 述 应用：钢筋砼楼（屋）盖、楼梯、雨篷和筏板式基础等。 分类： （一）现浇整体式 1、肋形楼盖： 特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布臵灵活，用钢量较低。 第 页 按施工方法的不同 现浇整体式 装配整体式 预制装配式 现浇肋形楼盖 单向板肋形楼盖 双向板肋形楼盖 青岛黄海职业学院教师教案 教案内容及教学过程 提示与补充 2、井式楼盖 特点：由双向板与交叉梁组成，交叉梁 无主、次之分，交叉点不设柱，建筑效 果较好，整个楼盖相当于一块大型双向 受力的平板。 应用：中小礼堂、餐厅、展览厅、会议室以及公共建筑的门厅或大厅。 3、无梁楼盖 特点：不设梁肋，将板直接支承在柱上， 有时在柱上部设臵柱帽（矩形），具有结 构高度小，板底平整，采光、通风效果 好等特点。 应用：柱网接近正方形，l≯6m的商场、书库、冷藏室、仓库、水池的顶板、底板和筏片基础等。 第 页 青岛黄海职业学院教师教案 教案内容及教学过程 提示与补充 （二）装配式楼盖 特点：采用预制板、现浇梁或预制梁和预制板结合而成。节省模板、 工期短，但整体性、防水性、抗震性较差，楼板不能开洞。 （三）装配整体式楼盖 特点：预制梁、板吊装就位后，再在板面现浇叠合层而形成整体， 整体性较好、节省模板，需二次浇筑砼，费工费料，造价较高。 应用：多层厂房、高层民用建筑、有抗震要求的建筑。 参考资料： 《混凝土结构与砌体结构》中国电力出版社 《建筑结构》中国建筑工业出版社 《混凝土结构设计规范》（GB50010-2001） 课堂巩固： 思考题 1.2 课堂小结： 类比学习各类梁板结构的特点，尤其重点学习...
