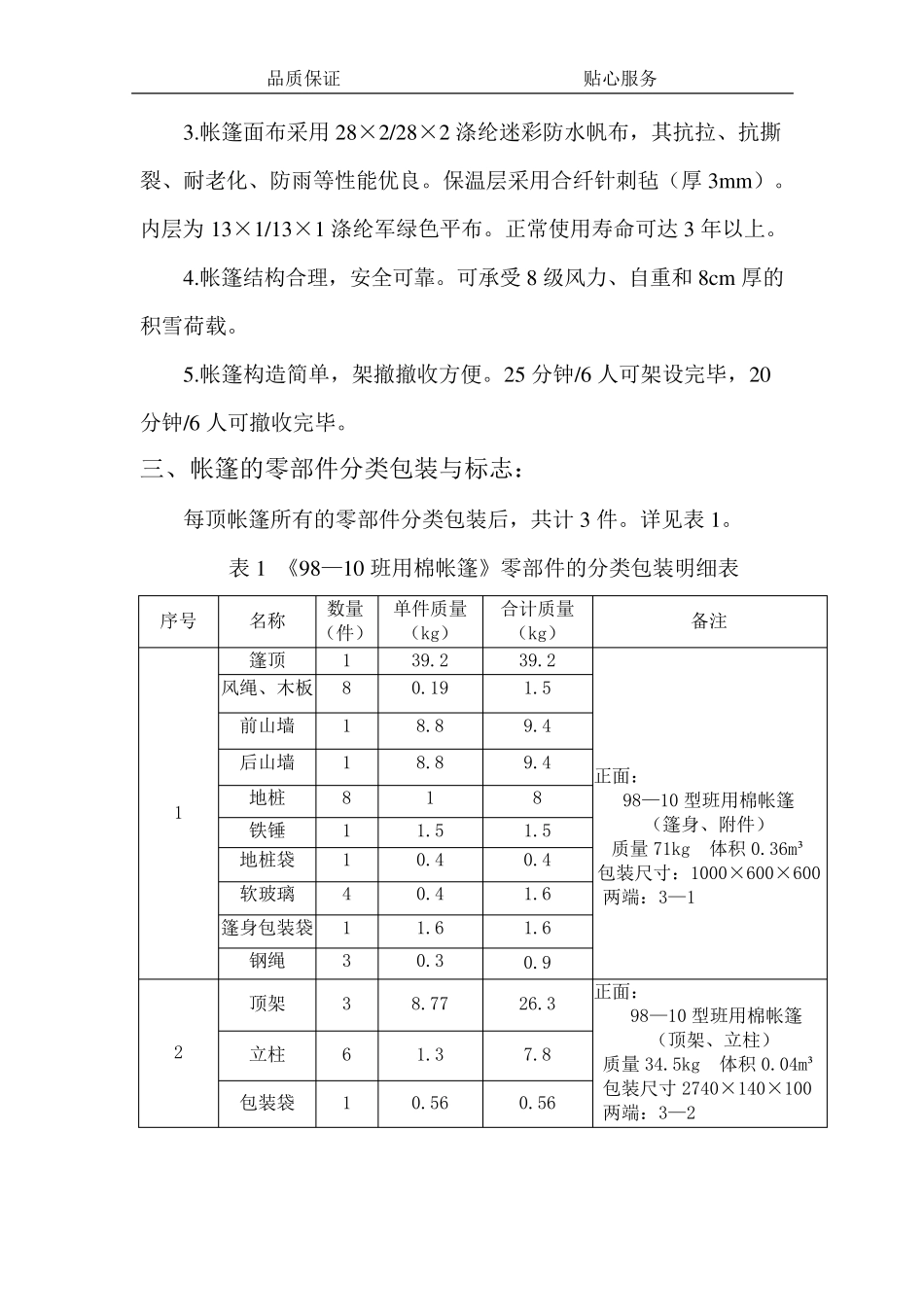

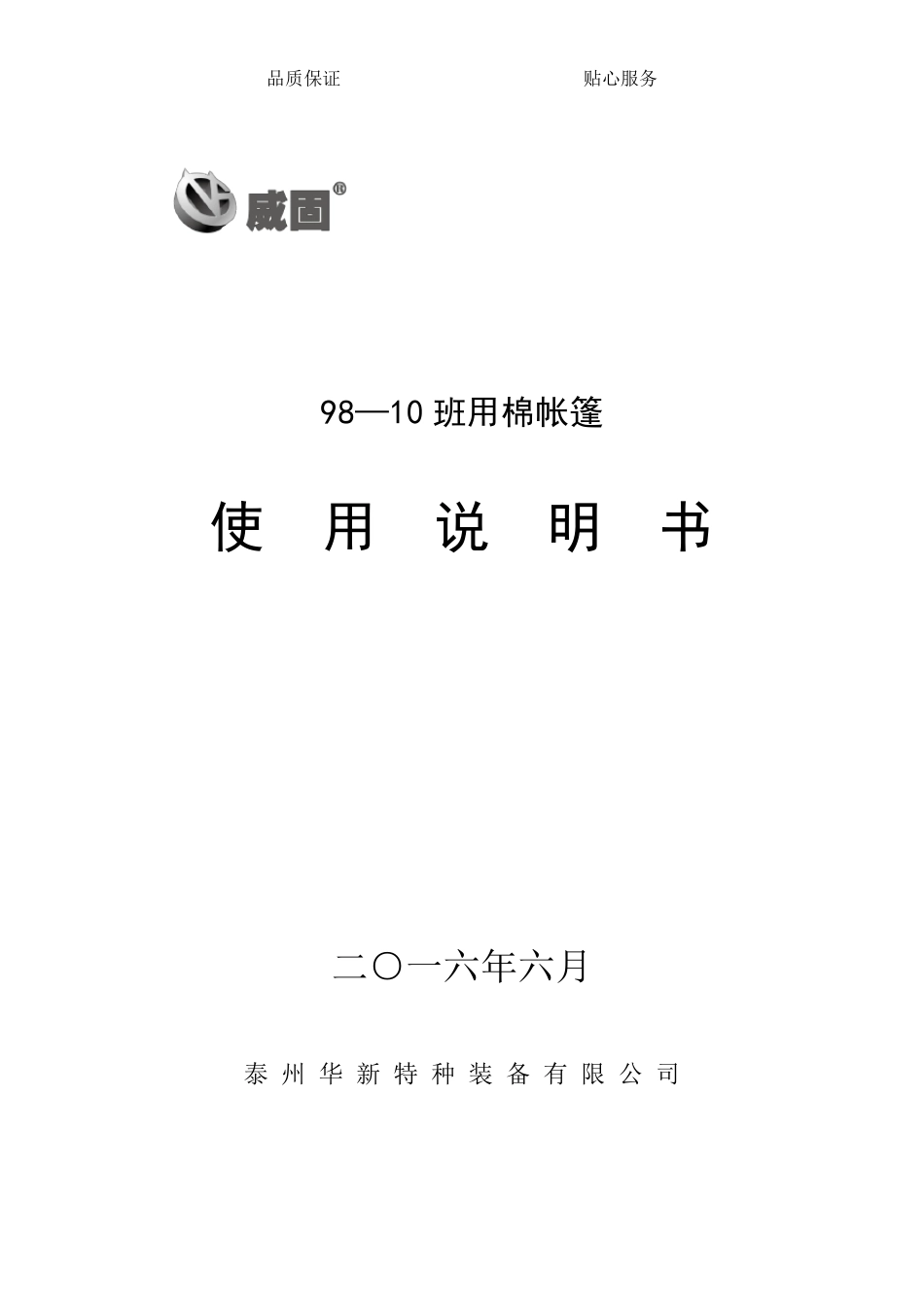

品质保证 贴心服务 98—10 班用棉帐篷 使 用 说 明 书 二○一六年六月 泰 州 华 新 特 种 装 备 有 限 公 司 品质保证 贴心服务 《9 8 —1 0 班用棉帐篷》使用说明书 一、用途： 主要供野战条件下寒区部队住宿、办公等使用。 二、主要性能简介： 1.帐篷为双坡面框架式结构。展开状态全貌见图一。支架结构示意见图二。 图一 《98—10 班用棉帐篷》展开状态全貌图 图二 《98—10 班用棉帐篷》支架示意图 2.帐篷使用面积20.24m ²，包装运输总质量118kg、体积0.42m ³。 品质保证 贴心服务 3.帐篷面布采用28×2/28×2 涤纶迷彩防水帆布，其抗拉、抗撕裂、耐老化、防雨等性能优良。保温层采用合纤针刺毡（厚 3m m ）。内层为 13×1/13×1 涤纶军绿色平布。正常使用寿命可达 3 年以上。 4.帐篷结构合理，安全可靠。可承受 8 级风力、自重和 8cm 厚的积雪荷载。 5.帐篷构造简单，架撤撤收方便。25 分钟/6 人可架设完毕，20分钟/6 人可撤收完毕。 三、帐篷的零部件分类包装与标志： 每顶帐篷所有的零部件分类包装后，共计 3 件。详见表 1。 表 1 《98—10 班用棉帐篷》零部件的分类包装明细表 序号 名称 数量（件） 单件质量 （kg） 合计质量（kg） 备注 1 篷顶 1 39.2 39.2 正面： 98—10 型班用棉帐篷 （篷身、附件） 质量71kg 体积 0.36m³ 包装尺 寸 ：1000×600×600 两 端 ：3—1 风绳 、木 板 8 0.19 1.5 前 山 墙 1 8.8 9.4 后山 墙 1 8.8 9.4 地 桩 8 1 8 铁 锤 1 1.5 1.5 地 桩 袋 1 0.4 0.4 软 玻 璃 4 0.4 1.6 篷身包装袋 1 1.6 1.6 钢 绳 3 0.3 0.9 2 顶架 3 8.77 26.3 正面： 98—10 型班用棉帐篷 （顶架、立 柱 ） 质量34.5kg 体积 0.04m³ 包装尺 寸 2740×140×100 两 端 ：3—2 立 柱 6 1.3 7.8 包装袋 1 0.56 0.56 品质保证 贴心服务 3 檀条 6 1.96 11.76 正面： 98—10 型班用棉帐篷 （檀条） 质量12.5kg 体积0.02m³ 包装尺寸：2150×85×60 两端：3—3 包装袋 1 0.5 0.5 注：3 件总质量118kg、体积0.42m ³。 四、架设和撤收： （一）单顶帐篷架设 1.选择地势较为平坦、隐蔽的地方，清理帐篷预定架设地面的杂物、积雪、石块等，使场地平整。 2.打开所有包装件，清点核对零部件的品名、数量。 3.两人一榀顶架，抽出立柱...
