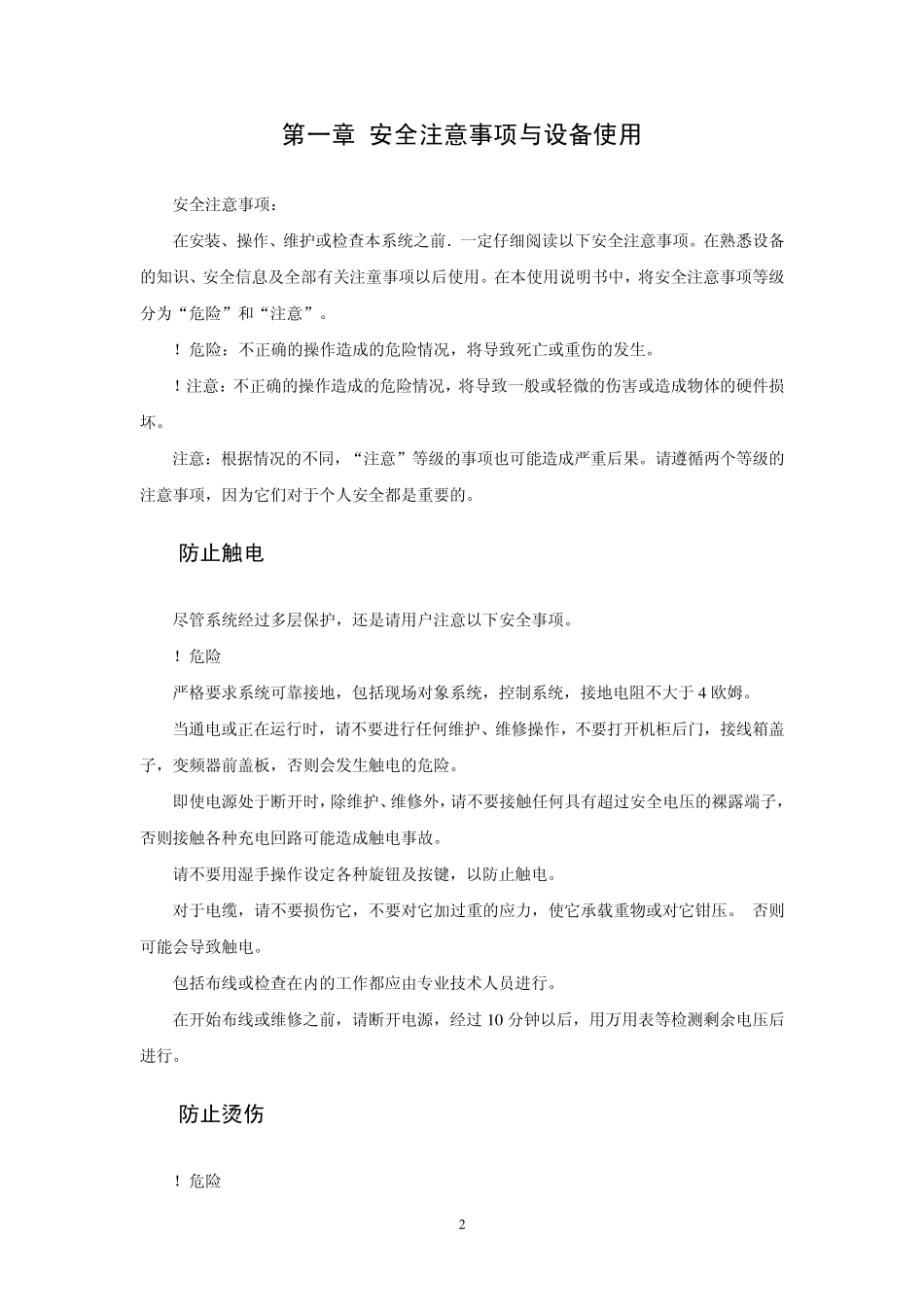

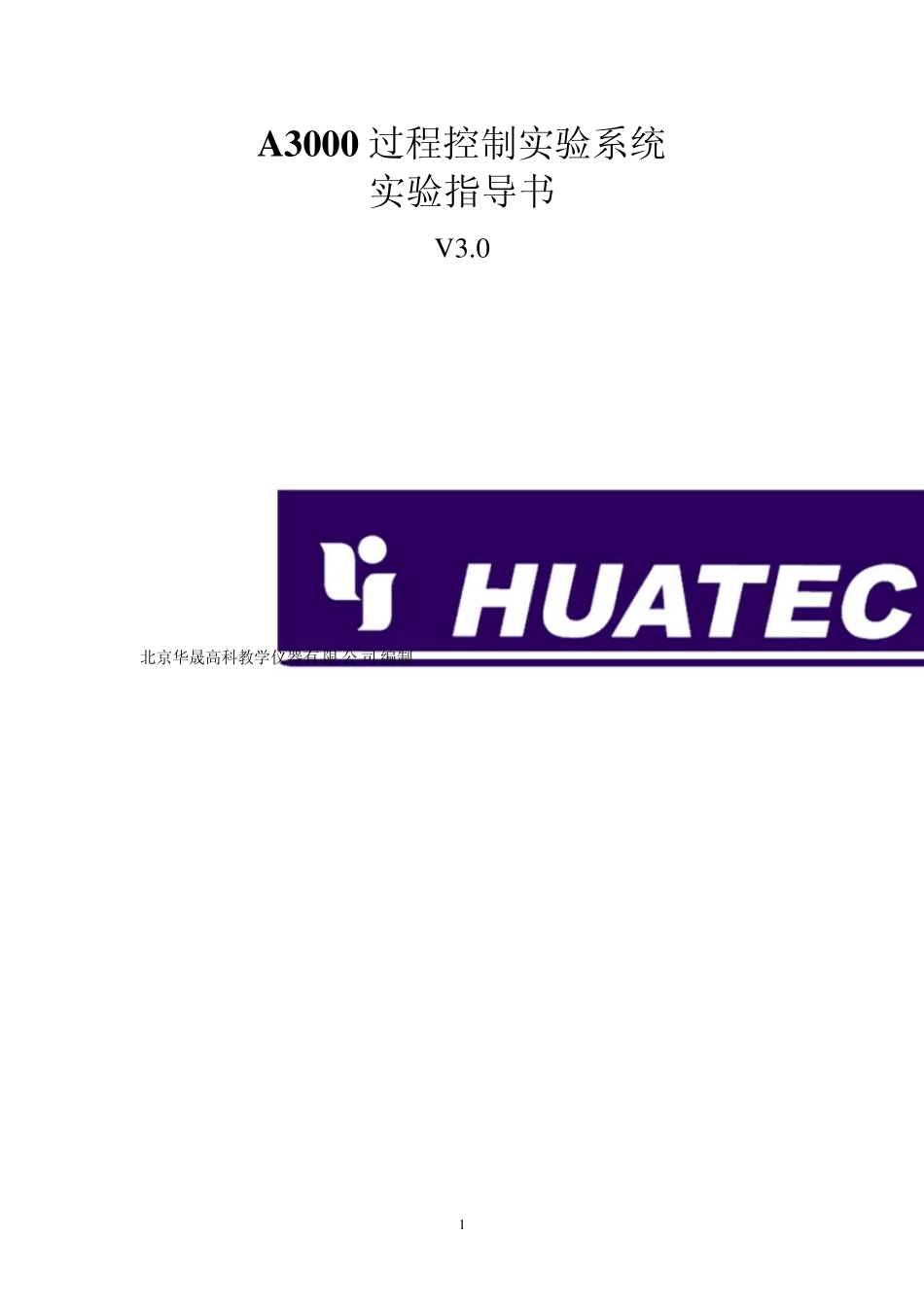

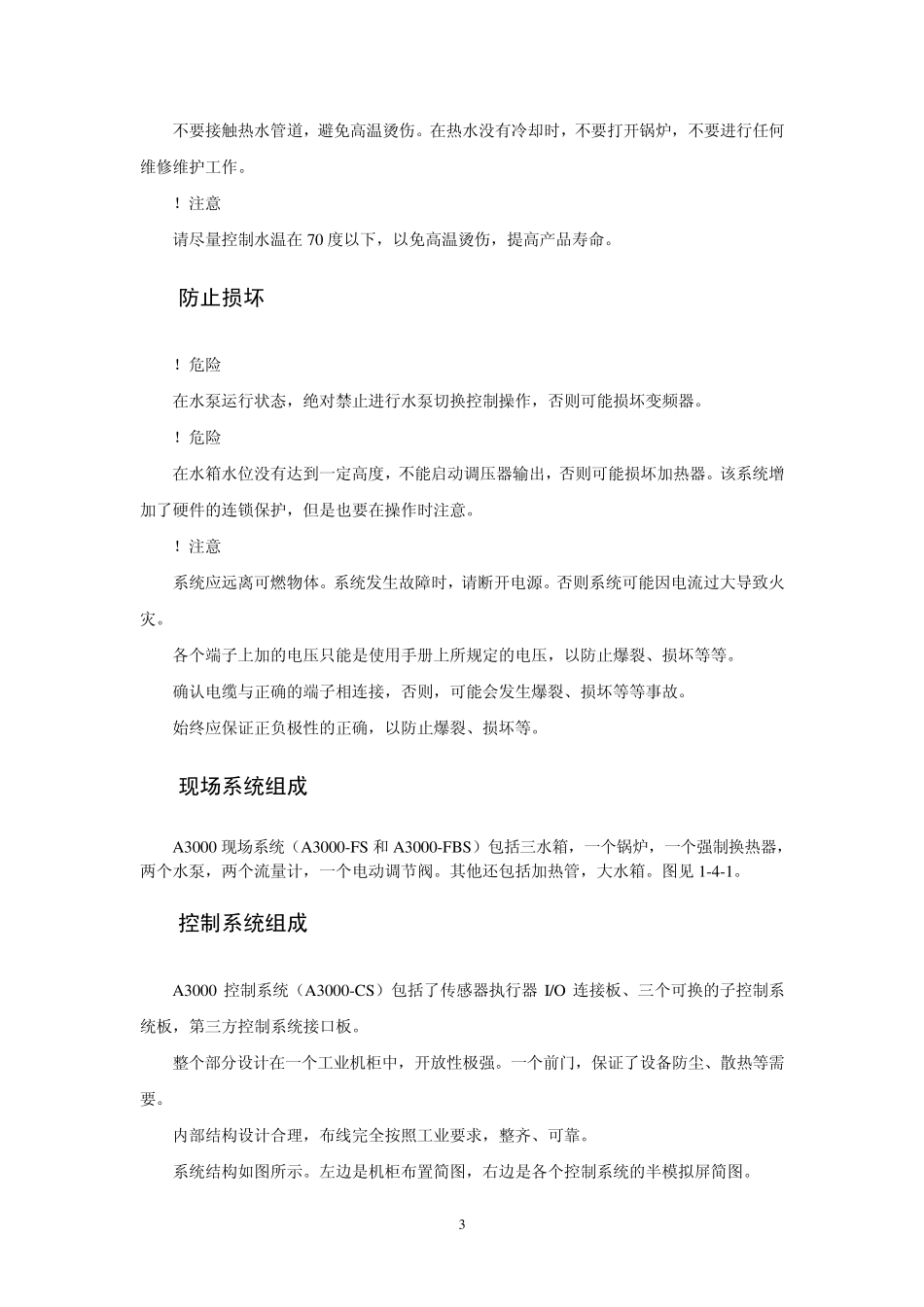

1 A 3000 过程控制实验系统 实验指导书 V 3.0 北京华晟高科教学仪器有 限 公 司 编制 2 第一章 安全注意事项与设备使用 安全注意事项： 在安装、操作、维护或检查本系统之前．一定仔细阅读以下安全注意事项。在熟悉设备的知识、安全信息及全部有关注童事项以后使用。在本使用说明书中，将安全注意事项等级分为“危险”和“注意”。 ！危险：不正确的操作造成的危险情况，将导致死亡或重伤的发生。 ！注意：不正确的操作造成的危险情况，将导致一般或轻微的伤害或造成物体的硬件损坏。 注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。请遵循两个等级的注意事项，因为它们对于个人安全都是重要的。 1.1防止触电 尽管系统经过多层保护，还是请用户注意以下安全事项。 ！危险 严格要求系统可靠接地，包括现场对象系统，控制系统，接地电阻不大于 4 欧姆。 当通电或正在运行时，请不要进行任何维护、维修操作，不要打开机柜后门，接线箱盖子，变频器前盖板，否则会发生触电的危险。 即使电源处于断开时，除维护、维修外，请不要接触任何具有超过安全电压的裸露端子，否则接触各种充电回路可能造成触电事故。 请不要用湿手操作设定各种旋钮及按键，以防止触电。 对于电缆，请不要损伤它，不要对它加过重的应力，使它承载重物或对它钳压。 否则可能会导致触电。 包括布线或检查在内的工作都应由专业技术人员进行。 在开始布线或维修之前，请断开电源，经过 1 0 分钟以后，用万用表等检测剩余电压后进行。 1.2防止烫伤 ！危险 3 不要接触热水管道，避免高温烫伤。在热水没有冷却时，不要打开锅炉，不要进行任何维修维护工作。 ！注意 请尽量控制水温在 70 度以下，以免高温烫伤，提高产品寿命。 1.3防止损坏 ！危险 在水泵运行状态，绝对禁止进行水泵切换控制操作，否则可能损坏变频器。 ！危险 在水箱水位没有达到一定高度，不能启动调压器输出，否则可能损坏加热器。该系统增加了硬件的连锁保护，但是也要在操作时注意。 ！注意 系统应远离可燃物体。系统发生故障时，请断开电源。否则系统可能因电流过大导致火灾。 各个端子上加的电压只能是使用手册上所规定的电压，以防止爆裂、损坏等等。 确认电缆与正确的端子相连接，否则，可能会发生爆裂、损坏等等事故。 始终应保证正负极性的正确，以防止爆裂、损坏等。 1.4现场系统组成 A3000 现场系统（A3000-FS和 A3000-FBS）包括三...
