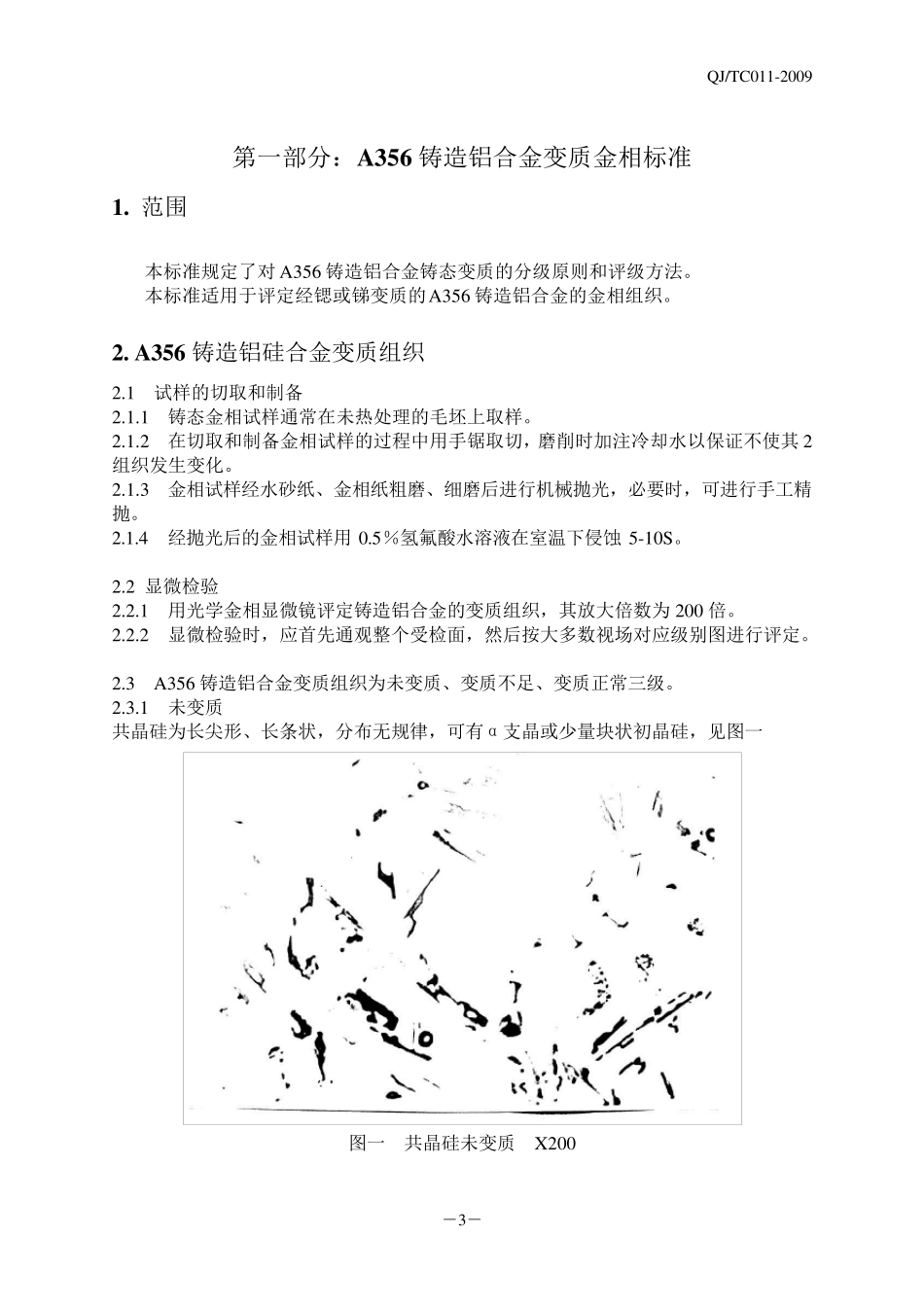

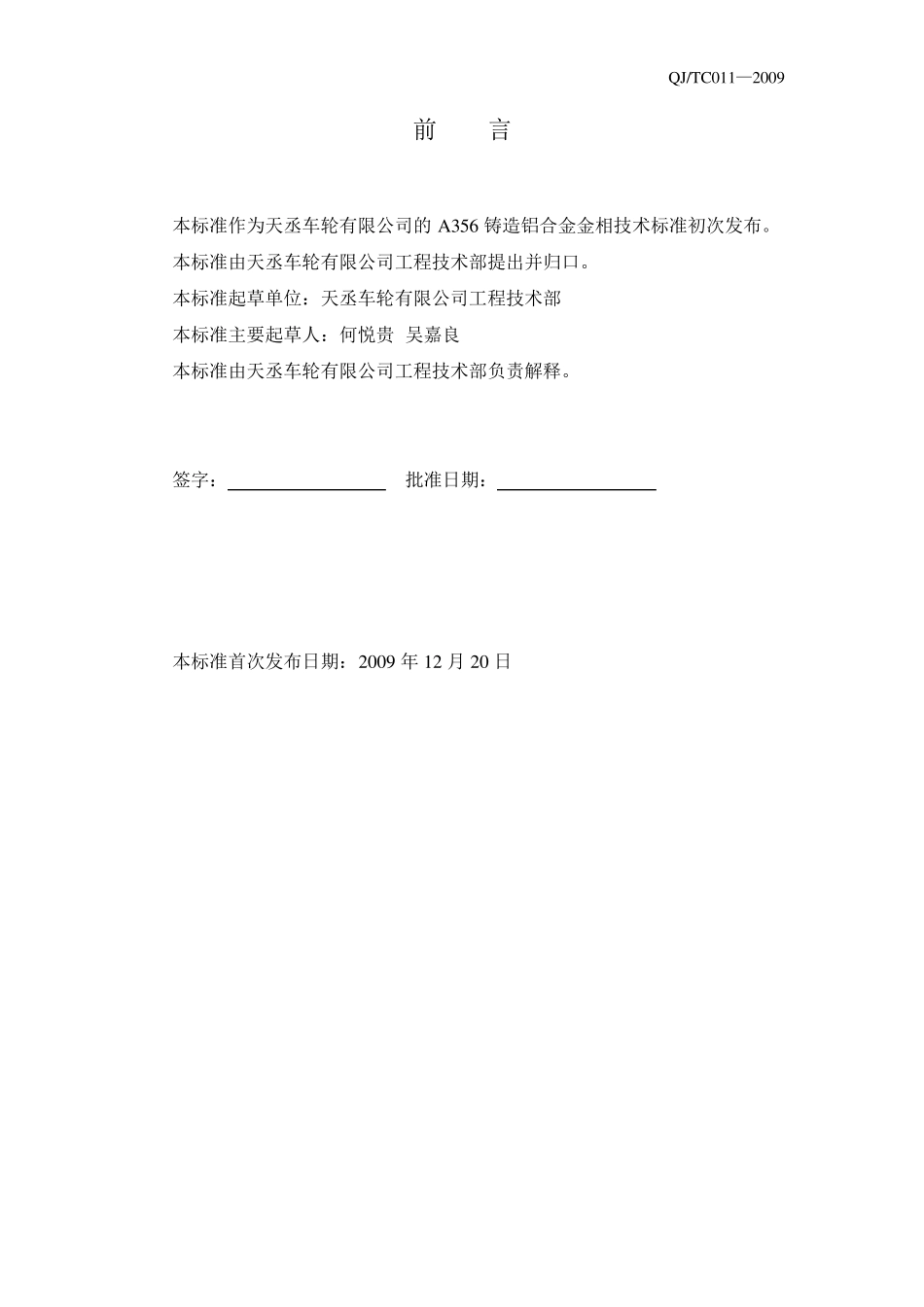

江门市天丞车轮有限公司企业技术标准 QJ/TC QJ/TC011—2009 A356 铸造铝合金金相标准 2009-12-20 发布 2010-1-1 实施 江门市天丞车轮有限公司 发 布 QJ/TC011—2009 前 言 本标准作为天丞车轮有限公司的 A356 铸造铝合金金相技术标准初次发布。 本标准由天丞车轮有限公司工程技术部提出并归口。 本标准起草单位：天丞车轮有限公司工程技术部 本标准主要起草人：何悦贵 吴嘉良 本标准由天丞车轮有限公司工程技术部负责解释。 签字： 批准日期： 本标准首次发布日期：2009 年 12 月 20 日 QJ/TC011-2009 ― 3― 第 一 部 分 ： A 356 铸 造 铝 合 金 变 质 金 相 标 准 1. 范 围 本 标 准 规 定 了 对 A356 铸 造 铝 合 金 铸 态 变 质 的 分 级 原 则 和 评 级 方 法 。 本 标 准 适 用 于 评 定 经 锶 或 锑 变 质 的 A356 铸 造 铝 合 金 的 金 相 组 织 。 2. A 356 铸 造 铝 硅 合 金 变 质 组 织 2.1 试 样 的 切 取 和 制 备 2.1.1 铸 态 金 相 试 样 通 常 在 未 热 处 理 的 毛 坯 上 取 样 。 2.1.2 在 切 取 和 制 备 金 相 试 样 的 过 程 中 用 手 锯 取 切 ， 磨 削 时 加 注 冷 却 水 以 保 证 不 使 其 2组 织 发 生 变 化 。 2.1.3 金 相 试 样 经 水 砂 纸 、 金 相 纸 粗 磨 、 细 磨 后 进 行 机 械 抛 光 ， 必 要 时 ， 可 进 行 手 工 精抛 。 2.1.4 经 抛 光 后 的 金 相 试 样 用0.5％ 氢 氟 酸 水 溶 液 在 室 温 下 侵 蚀5-10S。 2.2 显 微 检 验 2.2.1 用 光 学 金 相 显 微 镜 评 定 铸 造 铝 合 金 的 变 质 组 织 ， 其 放 大 倍 数 为 200 倍 。 2.2.2 显 微 检 验 时 ， 应 首 先 通 观 整 个 受 检 面， 然后 按大 多数 视场对 应 级 别图进 行 评 定 。 2.3 A356 铸 造 铝 合 金 变 质 组 织 为 未 变 质 、 变 质 不 足、 变 质 正常 三级 。 2.3.1 未 变 质 共晶硅 为 长尖形、 长条状， 分 布无规 律， 可 有α支晶或 少量块状初晶硅 ， 见图一 图一 共晶硅 未 变 质 X200 QJ/TC011-2009 ―4― 2.3.2 变质不足 ...
