A3转向系统维修手册

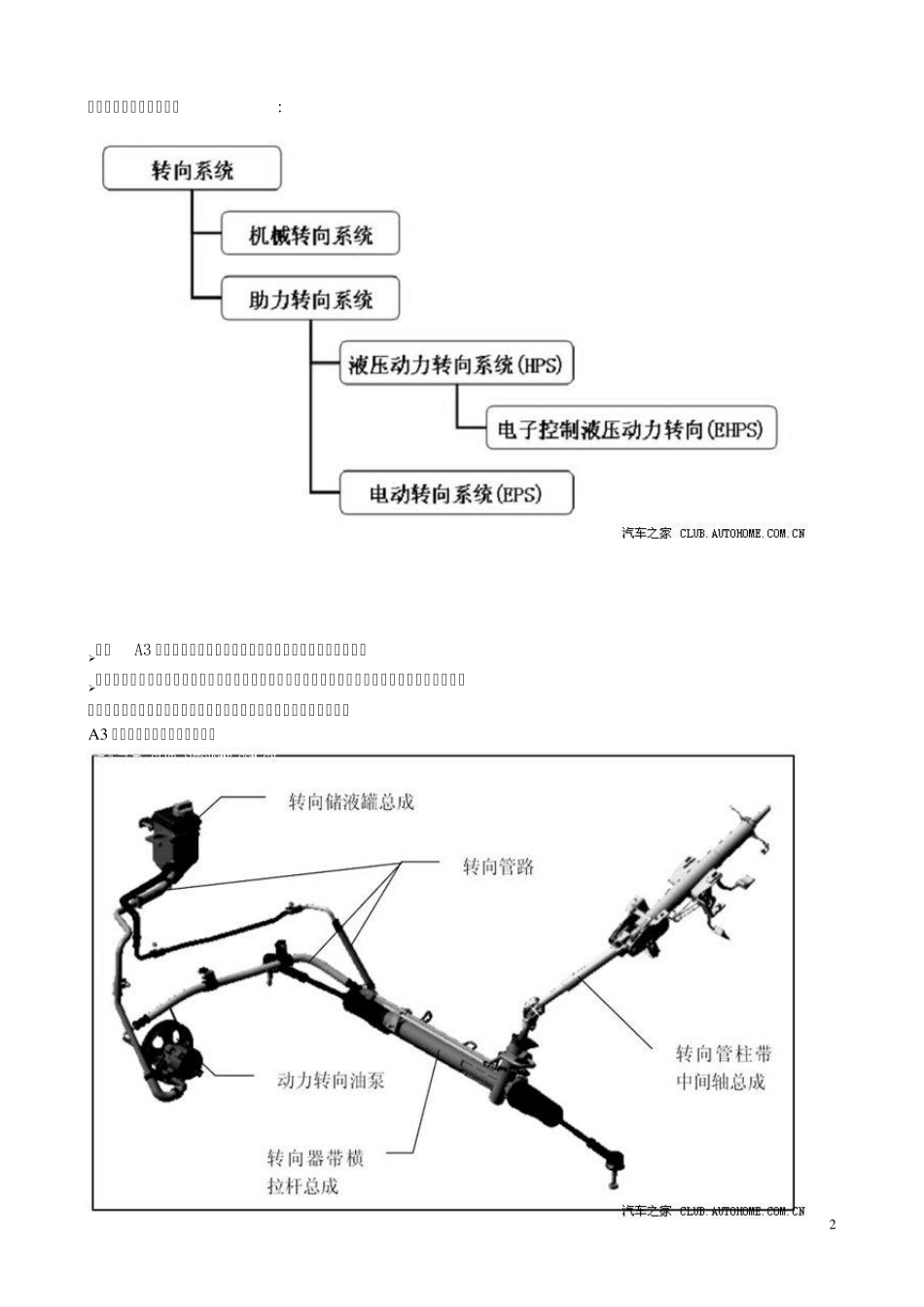

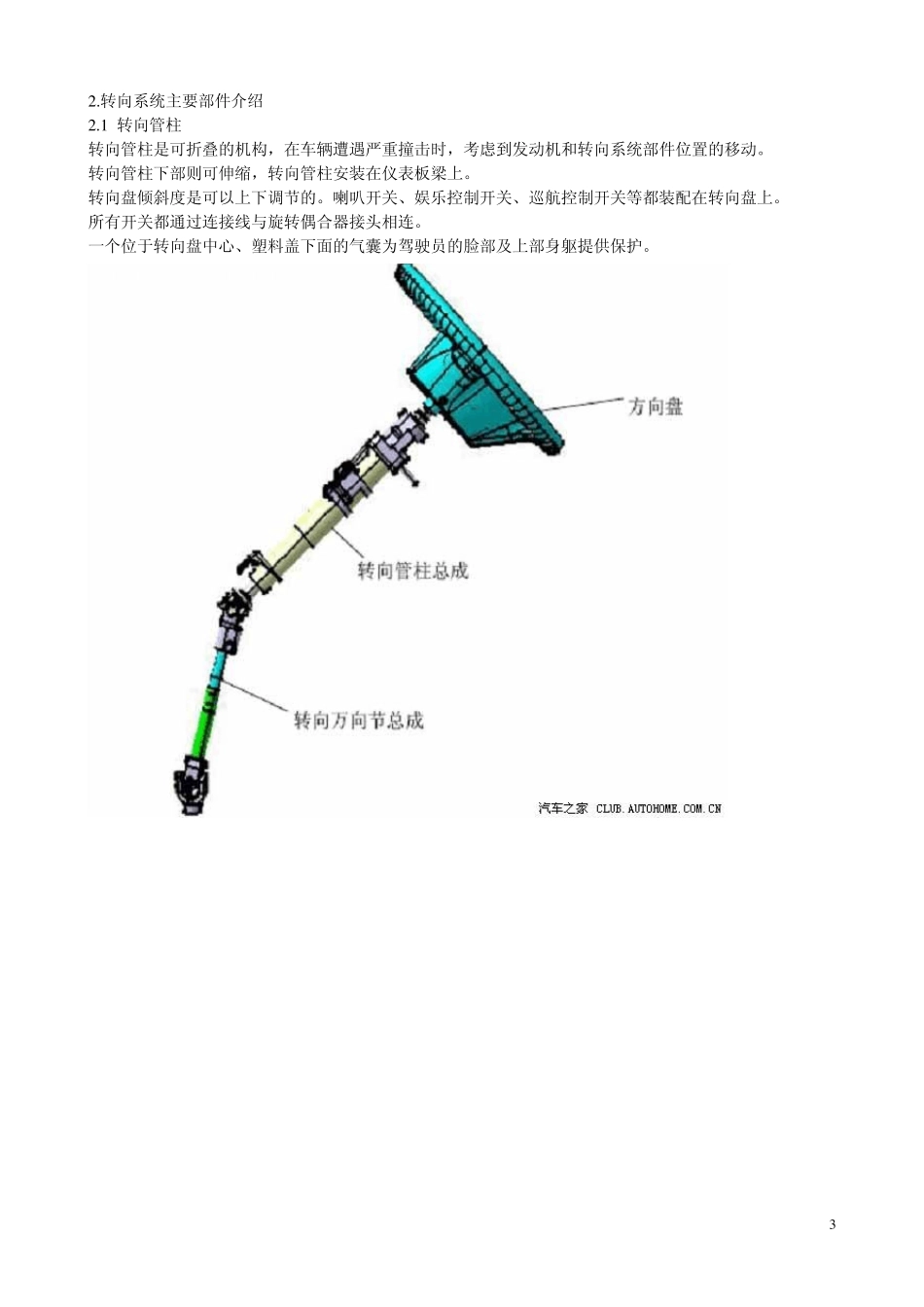

1 A3 转向系统维修手册 目录 第 1 章 液压助力转向HPS 系统 „„„„„„„„„„„„„„3 1.概述„„„„„„„„„„„„„„„„„„„„„„„„4 2.动力转向系统主要部件介绍„„„„„„„„„„„„„„5 3.动力转向系统的工作原理„„„„„„„„„„„„„„„15 4.A3 液压动力转向系统的维修„„„„„„„„„„„„„„21 5.动力转向系统常见故障的诊断与维修„„„„„„„„„„39 第 2 章 A3 电动助力转向EPS 系统 „„„„„„„„„„„„„40 1.概述„„„„„„„„„„„„„„„„„„„„„„„„40 2.电动助力转向的组成部件和工作原理„„„„„„„„„„42 3.A3 电动助力转向系统（EPS）装配调整 „„„„„„„„„44 4.A3 电动助力转向系统电路图„„„„„„„„„„„„„„48 5.电动助力转向系统维护说明、故障分析与排除方法„„„„50 第 1 章 液压助力转向HPS 系统 目录 1.概述 2.动力转向系统主要部件介绍 3.动力转向系统的工作原理 4.A3 液压动力转向系统的维修 5.动力转向系统常见故障的诊断与维修 学习目标 了解动力转向系统主要部件 掌握动力转向系统的工作原理 掌握A3 液压动力转向系统的维修 掌握动力转向系统常见故障的诊断与维修 1.概述 2 转向系统有如下几种形式: 奇瑞A3 配备的助力转向系统是液压助力齿轮齿条式的转向系统， 其主要部件包括：一个两截式并可折叠的转向管柱，一个动力转向机，一个动力转向油泵，一个压力传感器，一个动力转向储油罐，转向油冷却器及转向油硬管和软管。 A 3 液压助力转向系统部件布置图 3 2 .转向系统主要部件介绍 2 .1 转向管柱 转向管柱是可折叠的机构，在车辆遭遇严重撞击时，考虑到发动机和转向系统部件位置的移动。 转向管柱下部则可伸缩，转向管柱安装在仪表板梁上。 转向盘倾斜度是可以上下调节的。喇叭开关、娱乐控制开关、巡航控制开关等都装配在转向盘上。 所有开关都通过连接线与旋转偶合器接头相连。 一个位于转向盘中心、塑料盖下面的气囊为驾驶员的脸部及上部身躯提供保护。 4 转向管柱带中间轴总成 转向柱为角度可调节式，具备溃缩吸能结构，满足碰撞要求。 转向管柱芯轴为旋锻加工，中间轴采用16 齿尼龙涂覆花键连接的先进工艺，保证了转向管柱的性能要求。 转向盘锁紧螺母力矩：35± 3Nm 转向柱与转向器连接锁紧螺母力矩：25± 5Nm 2.2 转向油泵 A3...
