abaqus_后处理

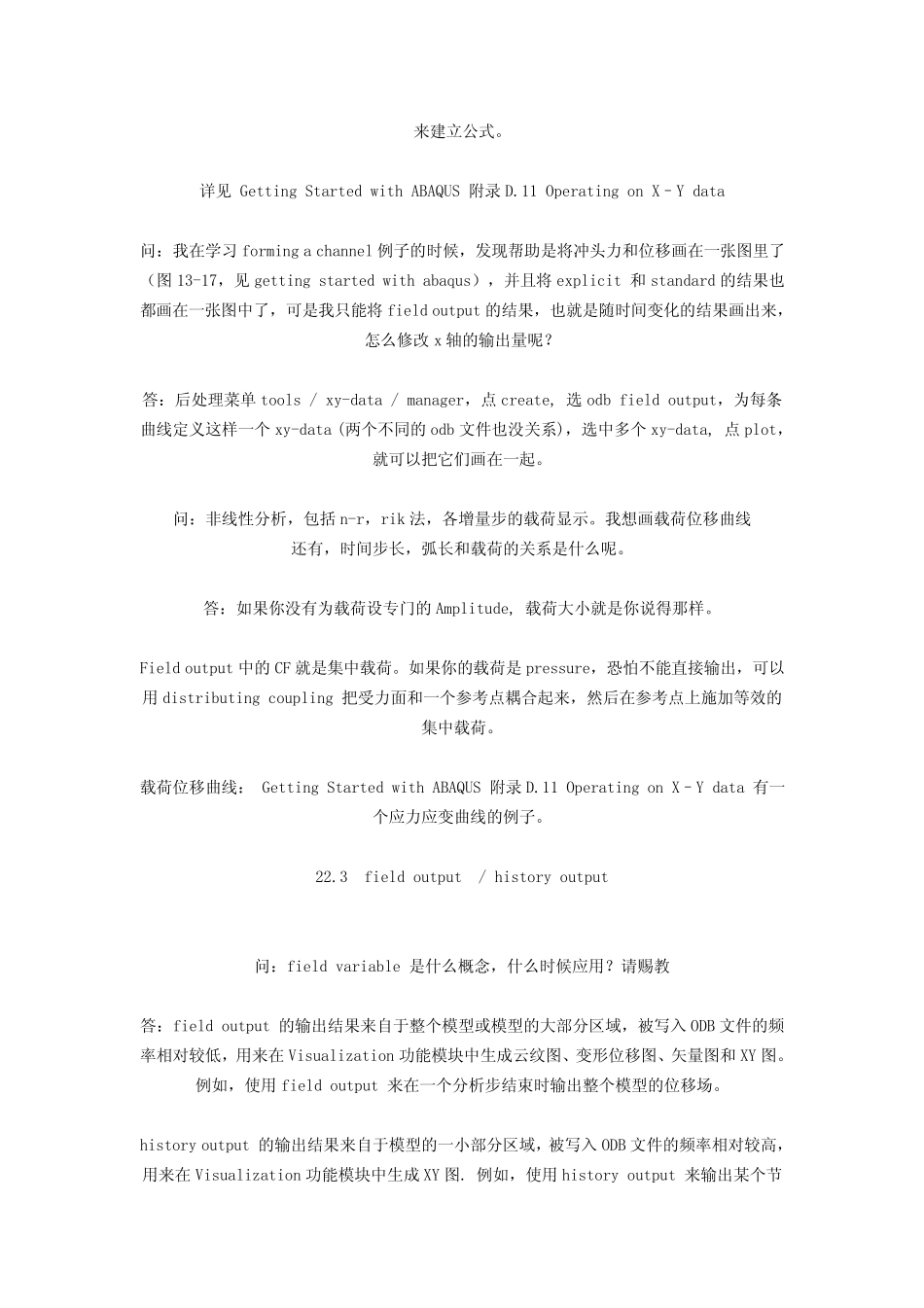

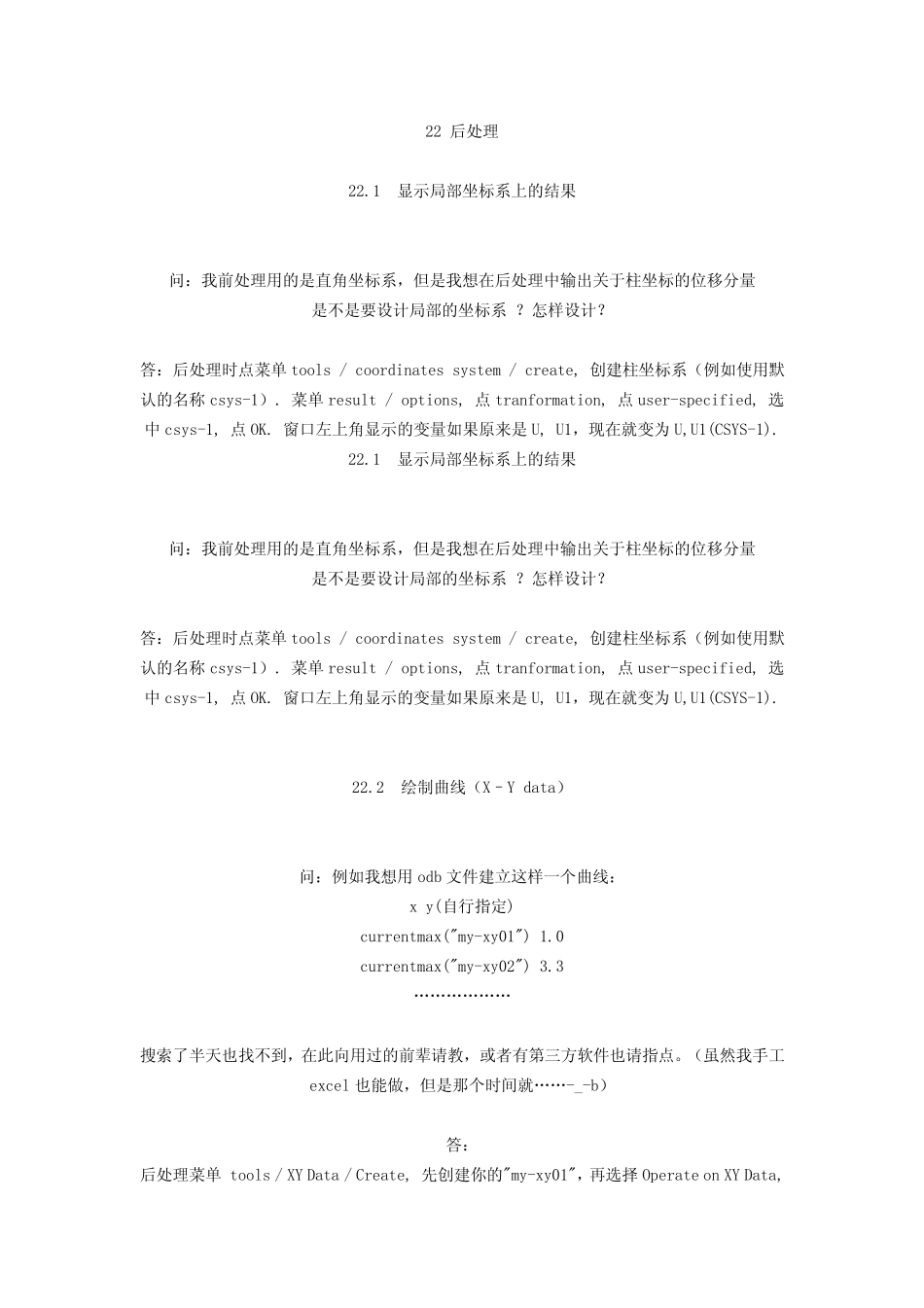

22 后处理 22.1 显示局部坐标系上的结果 问：我前处理用的是直角坐标系，但是我想在后处理中输出关于柱坐标的位移分量 是不是要设计局部的坐标系 ？怎样设计？ 答：后处理时点菜单tools / coordinates system / create, 创建柱坐标系（例如使用默认的名称csys-1）. 菜单result / options, 点tranformation, 点user-specified, 选中csys-1, 点OK. 窗口左上角显示的变量如果原来是U, U1，现在就变为U,U1(CSYS-1). 22.1 显示局部坐标系上的结果 问：我前处理用的是直角坐标系，但是我想在后处理中输出关于柱坐标的位移分量 是不是要设计局部的坐标系 ？怎样设计？ 答：后处理时点菜单tools / coordinates system / create, 创建柱坐标系（例如使用默认的名称csys-1）. 菜单result / options, 点tranformation, 点user-specified, 选中csys-1, 点OK. 窗口左上角显示的变量如果原来是U, U1，现在就变为U,U1(CSYS-1). 22.2 绘制曲线（X–Y data） 问：例如我想用odb 文件建立这样一个曲线： x y(自行指定) currentmax("my-xy01") 1.0 currentmax("my-xy02") 3.3 ……………… 搜索了半天也找不到，在此向用过的前辈请教，或者有第三方软件也请指点。（虽然我手工excel 也能做，但是那个时间就……-_-b） 答： 后处理菜单 tools / XY Data / Create, 先创建你的"my-xy01"，再选择 Operate on XY Data, 来建立公式。 详见 Getting Started with ABAQUS 附录D.11 Operating on X–Y data 问：我在学习 forming a channel 例子的时候，发现帮助是将冲头力和位移画在一张图里了（图 13-17，见getting started with abaqus），并且将 explicit 和 standard 的结果也都画在一张图中了，可是我只能将 field output 的结果，也就是随时间变化的结果画出来，怎么修改 x 轴的输出量呢？ 答：后处理菜单 tools / xy-data / manager，点 create, 选 odb field output，为每条曲线定义这样一个 xy-data (两个不同的 odb 文件也没关系)，选中多个 xy-data, 点 plot，就可以把它们画在一起。 问：非线性分析，包括 n-r，rik 法，各增量步的载荷显示。我想画载荷位移曲线 还有，时间步长，弧长和载荷的关系是什么呢。 答：如果你没有为载荷设专门的 Amplitude, 载荷大小就是你说得那样。 Field output 中的 CF 就是集中载荷。如果你的...
