ABBACS800系列变频器快速调试手册VIP专享

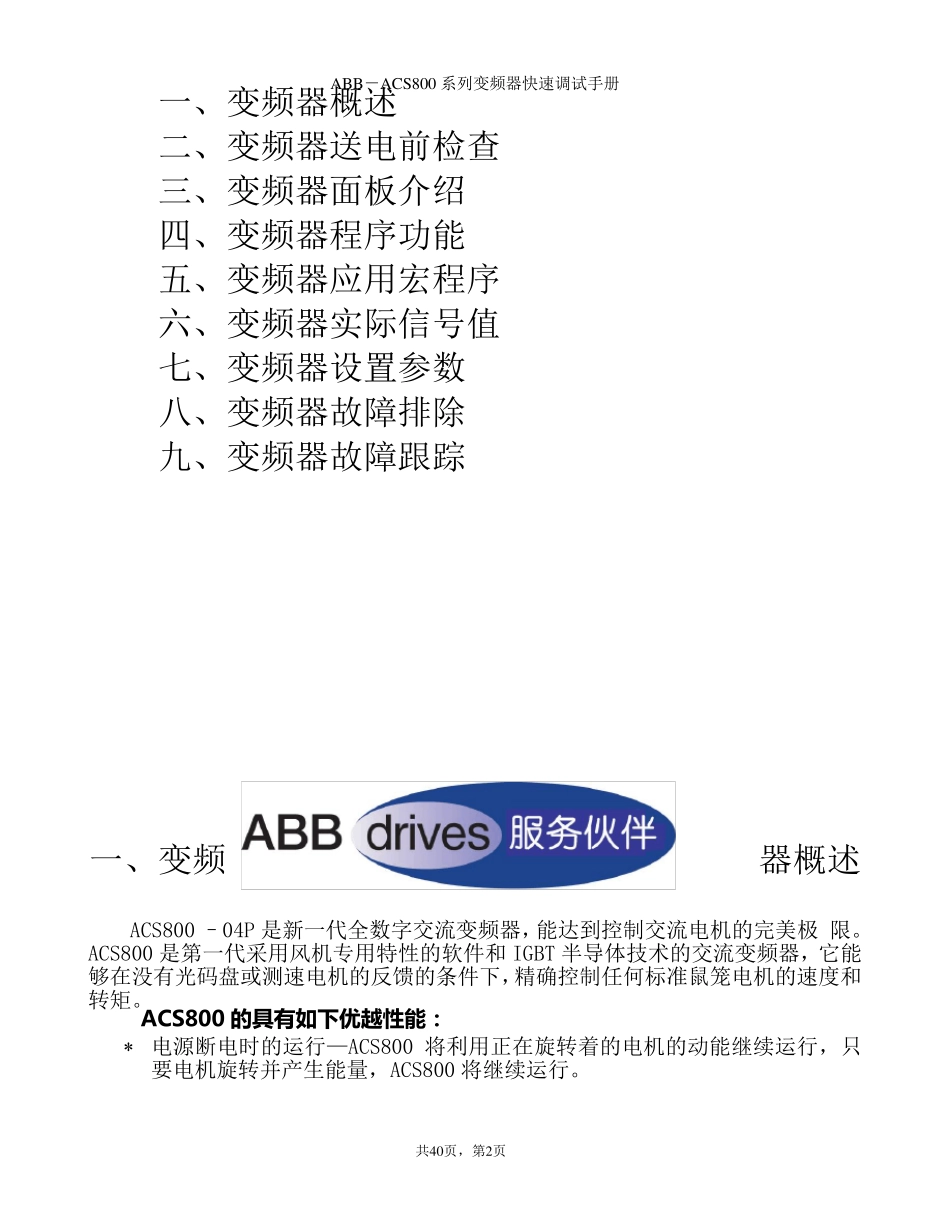

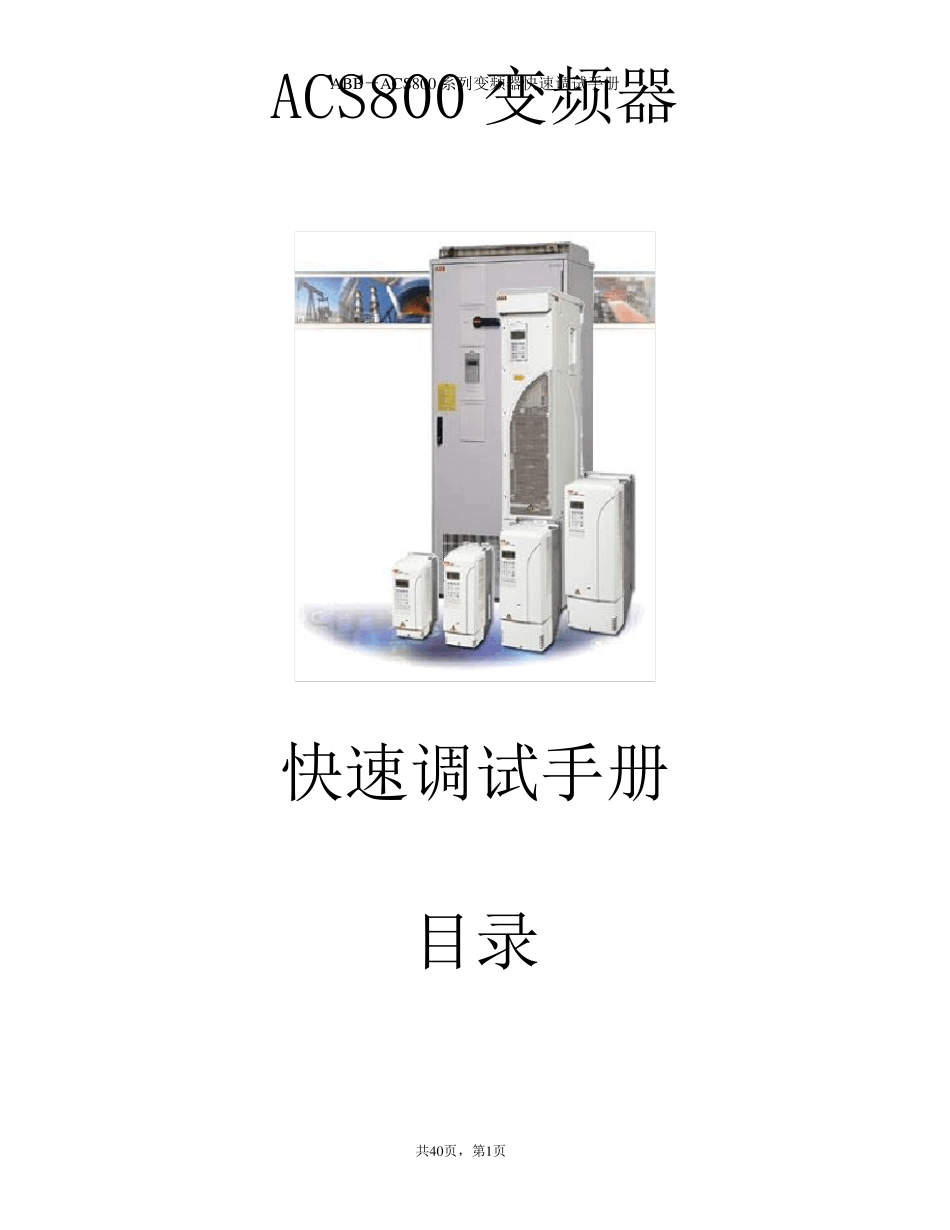

ABB－ACS800 系列变频器快速调试手册 共40页，第1页 ACS800 变频器 快速调试手册 目录 ABB－ACS800 系列变频器快速调试手册 共40页，第2页 一、变频器概述 二、变频器送电前检查 三、变频器面板介绍 四、变频器程序功能 五、变频器应用宏程序 六、变频器实际信号值 七、变频器设置参数 八、变频器故障排除 九、变频器故障跟踪 一、 变频器概述 ACS800 –04P 是新一代全数字交流变频器，能达到控制交流电机的完美极 限。ACS800 是第一代采用风机专用特性的软件和 IGBT 半导体技术的交流变频器，它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩。 ACS800 的 具 有 如 下优越性能：  电源断电时的运行—ACS800 将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800 将继续运行。 ABB－ACS800 系列变频器快速调试手册 共40页，第3页  零速满转矩—由 ACS800 带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。而矢量控制变频器只能在接近零速时实现满力矩输出。  起动转矩— DTC 提供的精确的转矩控制使得 ACS800 能够提供可控且平稳的最大起动转矩。最大起动转矩能达到 200%的电机额定转矩。  自动起动—ACS800 的自动起动特性超过一般变频器的飞升起动和积分起动的性能。因为 ACS800 能在几毫秒内测出电机的状态，任何的条件下在 0.48s内迅速起动。而矢量控制变频器则需大于是 2.2s。  磁通优化— 在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音。得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1%~10%。  磁通制动— ACS800 能通过提高电机的磁场来提供足够快的减速。ACS800 持续监视电机的状态，在磁通制动时也不停止监视。磁通制动也能用于停止电机和从一个转速变换到另一个转速。而其他品牌的变频器所使用的直流制动是不可能实现此功能的。  精确速度控制—ACS800 的动态转速误差在开环应用时为 0.3%s，在闭环应用时为 0.1%s。而矢量控制变频器在开环时大于 0.8%s，闭环时为 0.3%s。ACS800变频器的静态精度为 0.01%。  精确转矩控制—动态转矩阶跃 响 应时间 ，在开环应用时能达到 1~5ms，而矢量控制变频器在闭环时需 10~20ms，开环时为 100~200ms。  危 险 速度段 设 置 —可使电机避 免 在某 一速...
