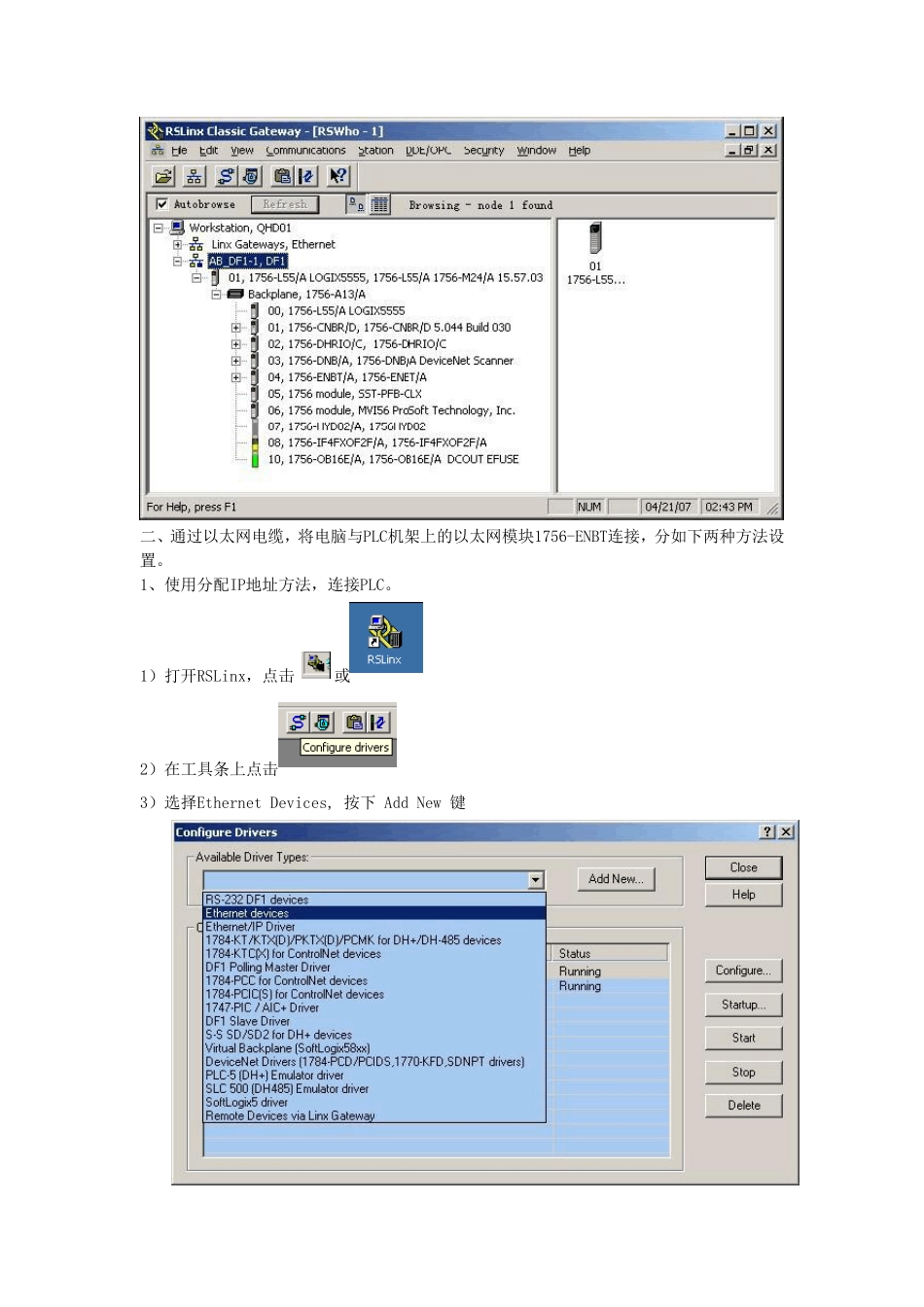

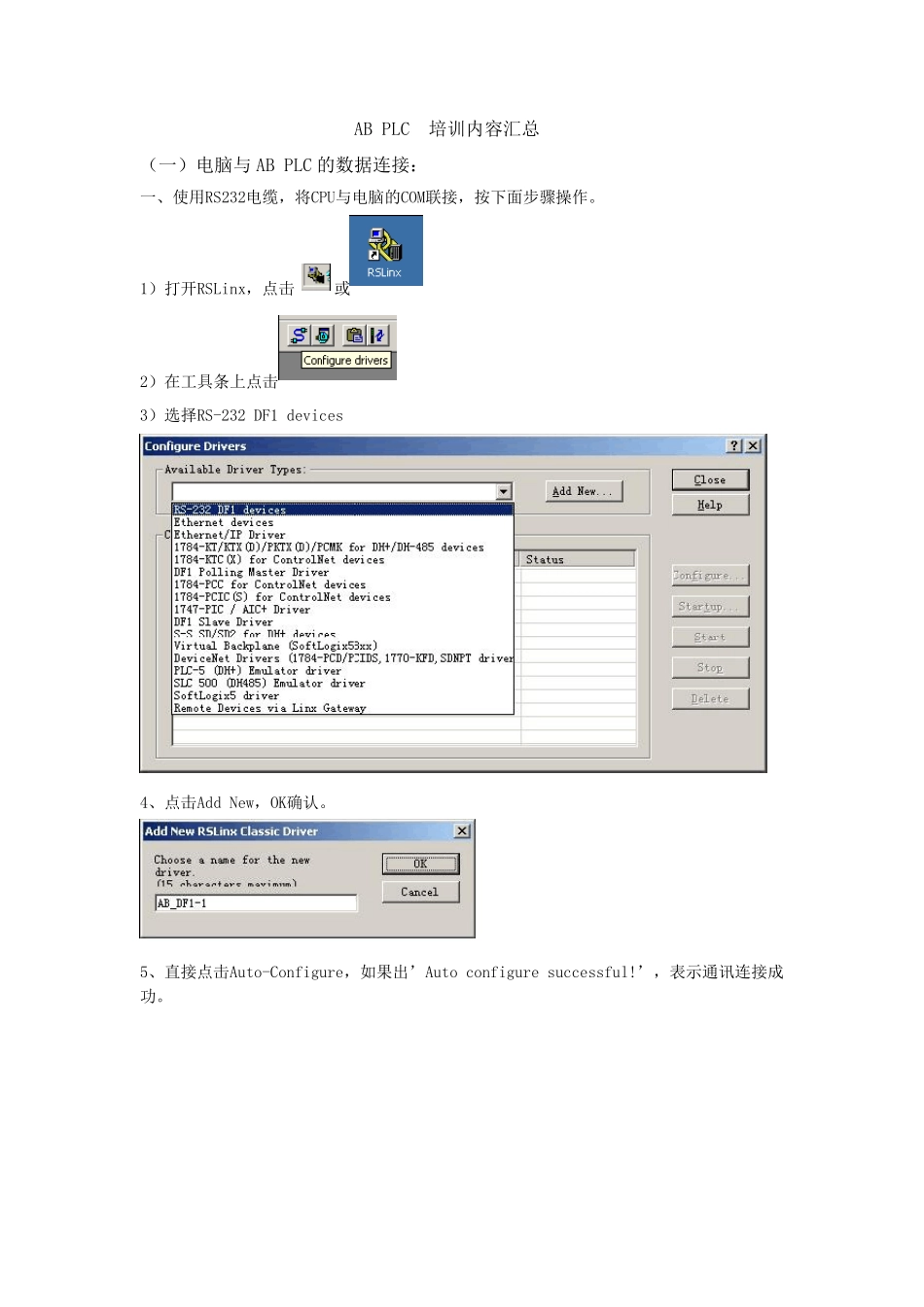

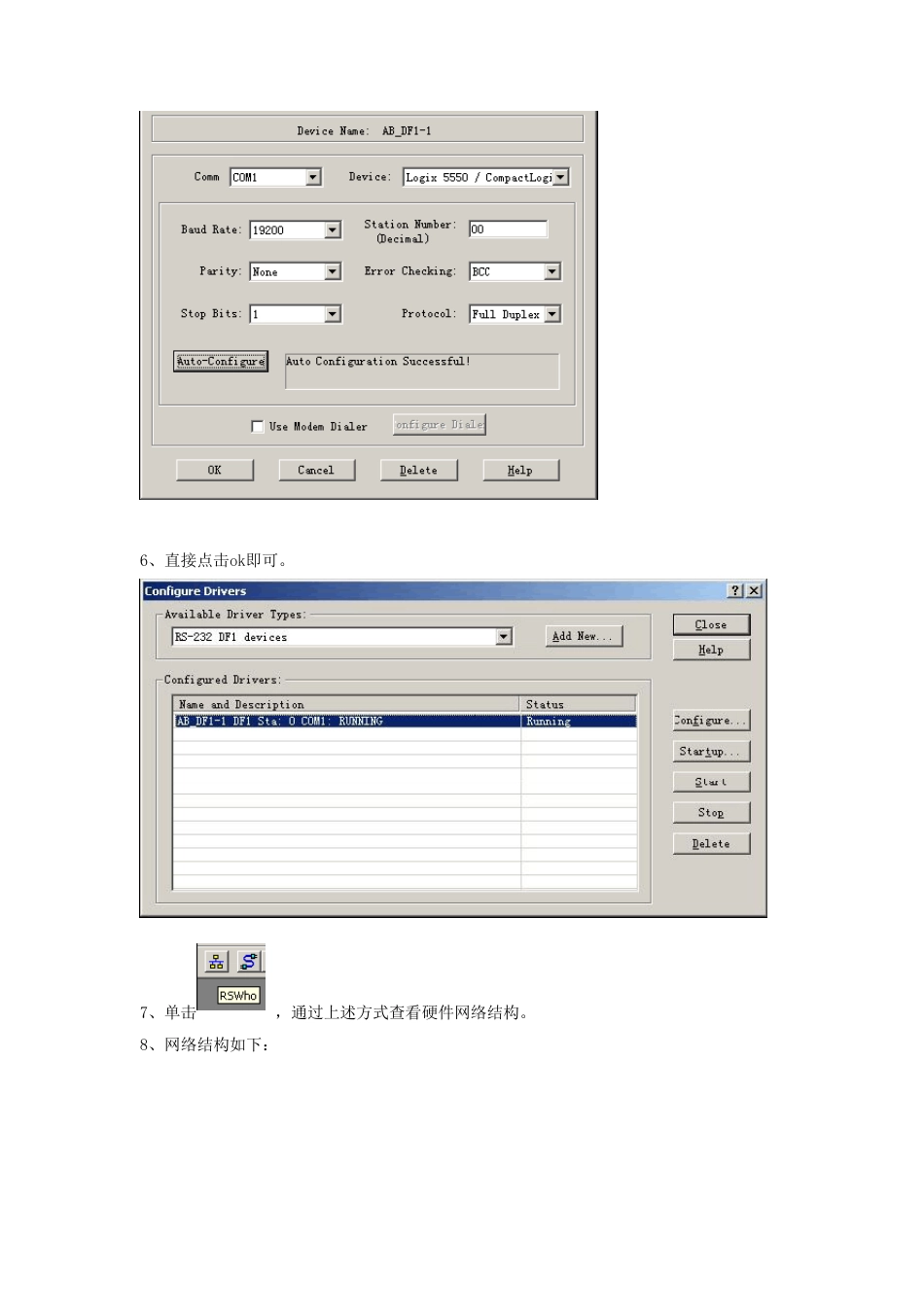

AB PLC 培训内容汇总 （一）电脑与AB PLC 的数据连接： 一、使用RS232电缆，将CPU与电脑的COM联接，按下面步骤操作。 1）打开RSLinx，点击 或 2）在工具条上点击 3）选择RS-232 DF1 devices 4、点击Add New，OK确认。 5、直接点击Auto-Configure，如果出’Auto configure successful!’，表示通讯连接成功。 6、直接点击ok即可。 7、单击，通过上述方式查看硬件网络结构。 8、网络结构如下： 二、通过以太网电缆，将电脑与PLC机架上的以太网模块1756-ENBT连接，分如下两种方法设置。 1、使用分配IP地址方法，连接PLC。 1）打开RSLinx，点击 或 2）在工具条上点击 3）选择Ethernet Devices, 按下 Add New 键 4）单击 OK. 5）输入与电脑设置在一个网段上的以太网设备的IP地址，并确定即可。在configure Driver 中增加新IP地址，可以访问其它站点。 6）单击，通过上述方式查看硬件网络结构如下： 2、通过自动获取IP地址的方式连接PLC 1）打开RSLinx，点击或 2）在工具条上点击 3）选择Ethernet /IP Driver, 按下 Add New 键 4）单击 OK 5）选择本地子网，确定即可。 6）单击，通过上述方式查看硬件网络结构。 注：这是AB软件的一个特点：模块在网络上的通透性。 可以看到任何一级网络的模块，包括以太网，Controlnet 网络和Deviecenet 网络的各种模块。 （二）RSLogix 5000 硬件组态： 1、双击桌面图标 进入 RSLogix 5000 软件 下面是 RSLogix 5000 编程界面。 2、新建工程 。 3、设置参数如下。 Revision: Logix 平台，提供了固件升级手段。 注意：CPU的硬件版本一定要和软件版本一致。 Type：在Type下拉菜单中你可选择基于Logix 平台的选择多种处理器。 确定你的CPU 在第0槽位。实际上CPU 不受槽位限制。 4、点击OK。 在RSLogix 5000窗口左侧是树形工程管理器，名字是Controller lab1。这时没有I/O，没有数据表和程序文件。 5、右 键点击 I/O configuration。选择 New Module。 在下面对界面中选择Control NET模块。 单击OK. Compatible Module —— 物理模块的模块类型(Module Types)、目录号(Catalog Number)以及主要版本号(Major Revision)必须与软件组态匹配，次要版本号(Minor Revision)必须大于等于软件指定的数值，否则RSLogix 5000将不接受所插模块。 Disable Keying —— RSLogix 5000 不会检查模块版本的匹配情况。 Exact...
