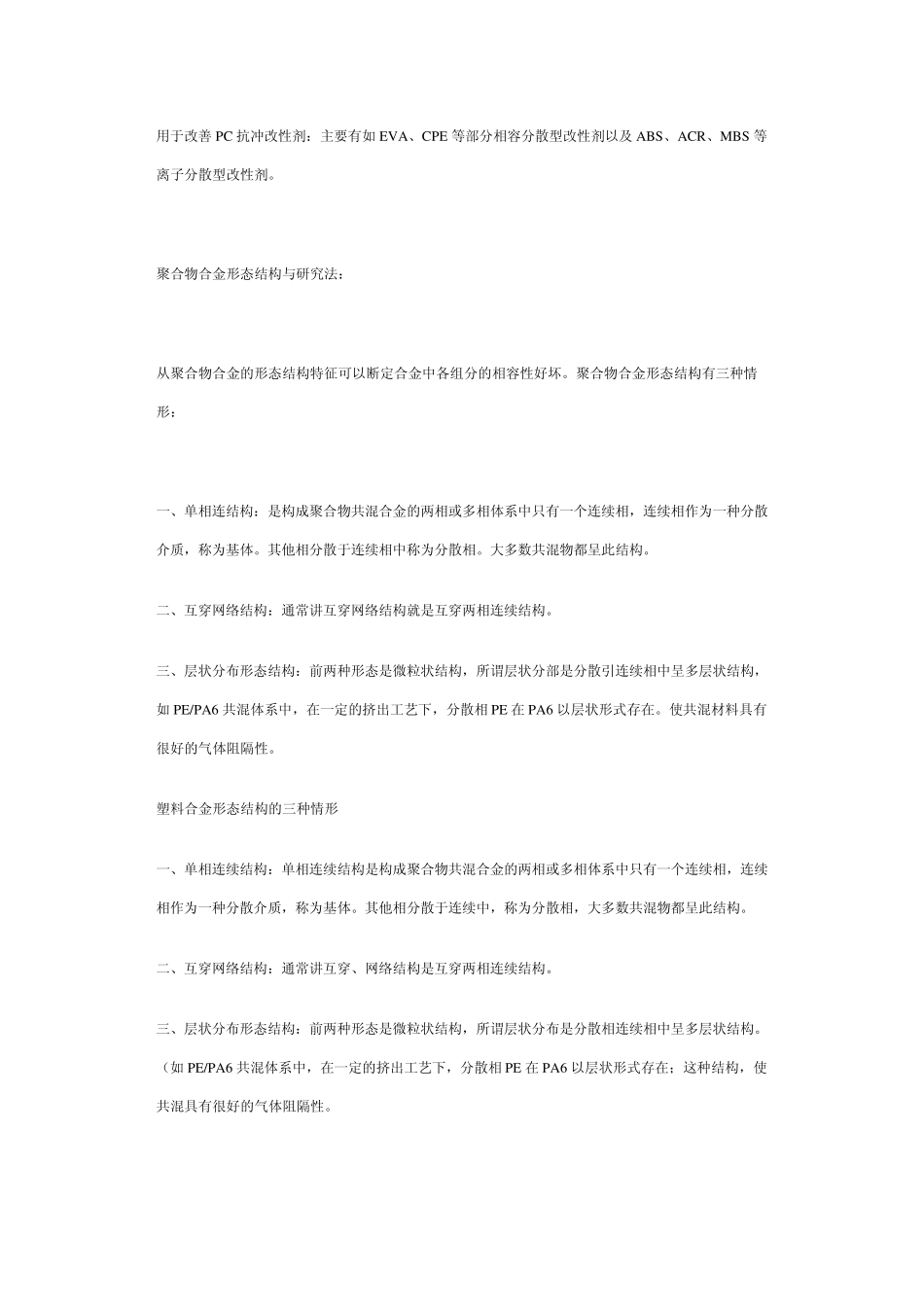

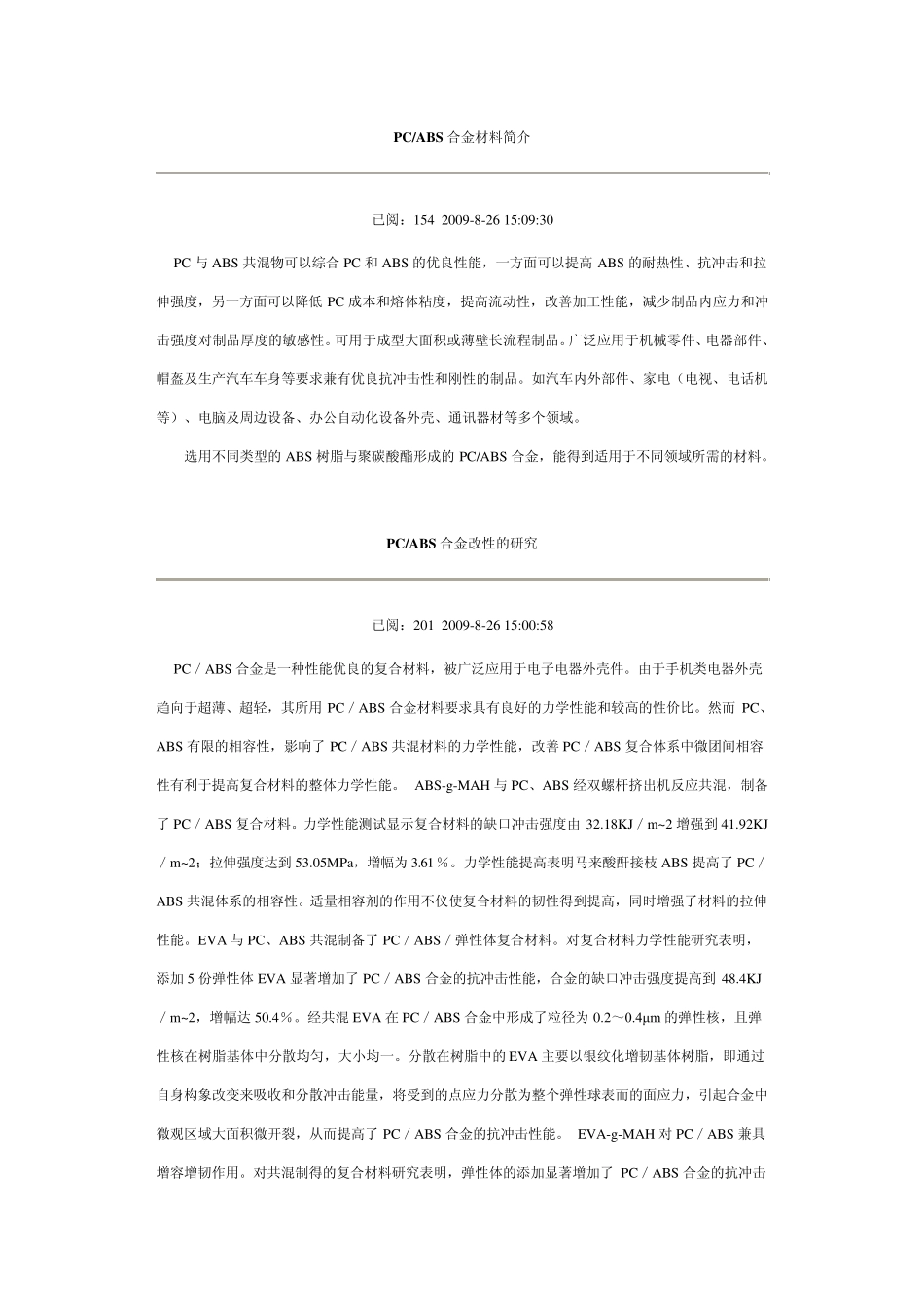

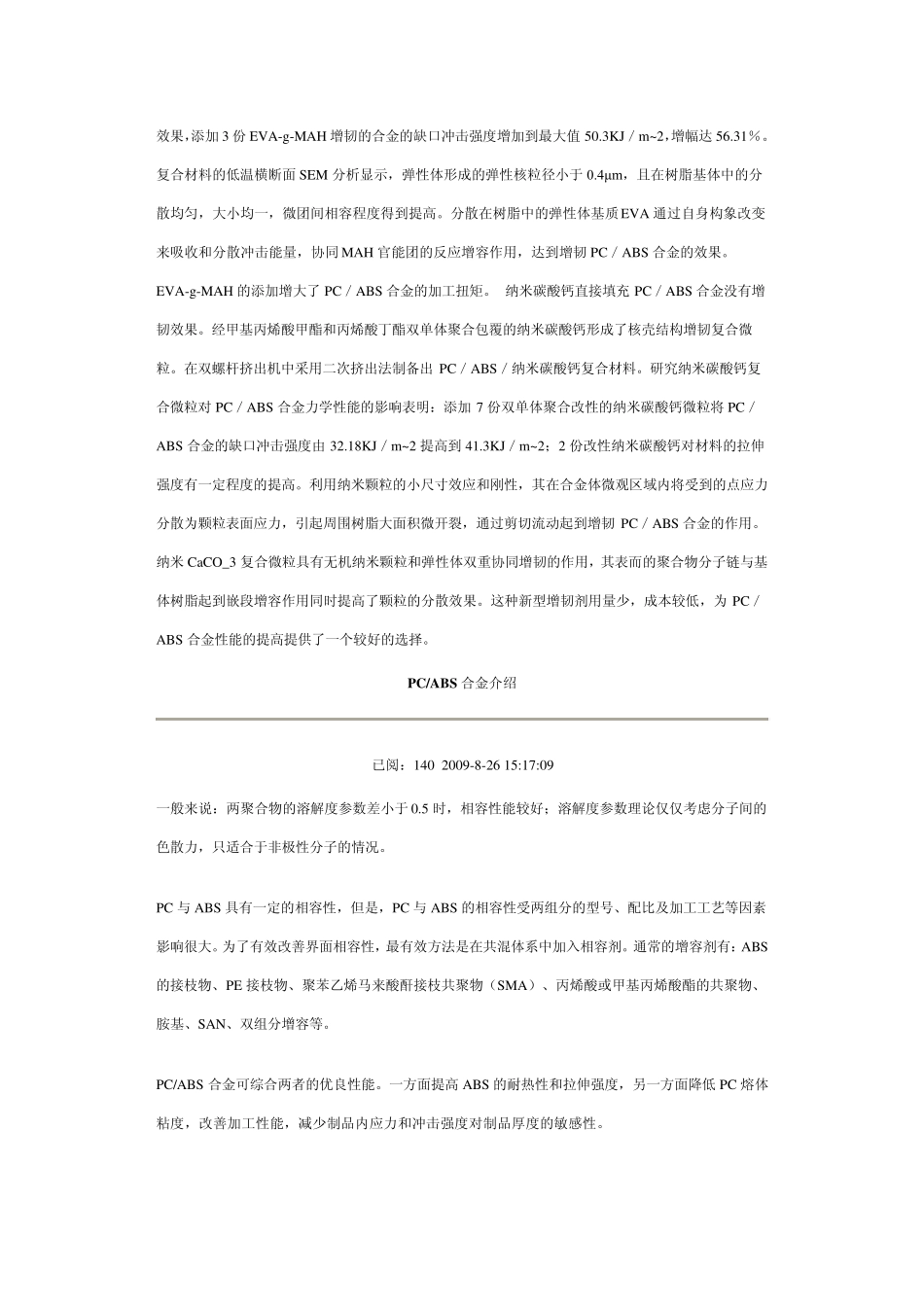

PC/ABS 合金材料简介 已阅：154 2009-8-26 15:09:30 PC 与ABS 共混物可以综合PC 和ABS 的优良性能，一方面可以提高ABS 的耐热性、抗冲击和拉伸强度，另一方面可以降低 PC 成本和熔体粘度，提高流动性，改善加工性能，减少制品内应力和冲击强度对制品厚度的敏感性。可用于成型大面积或薄壁长流程制品。广泛应用于机械零件、电器部件、帽盔及生产汽车车身等要求兼有优良抗冲击性和刚性的制品。如汽车内外部件、家电（电视、电话机等）、电脑及周边设备、办公自动化设备外壳、通讯器材等多个领域。 选用不同类型的ABS 树脂与聚碳酸酯形成的PC/ABS 合金，能得到适用于不同领域所需的材料。 PC/ABS 合金改性的研究 已阅：201 2009-8-26 15:00:58 PC／ABS 合金是一种性能优良的复合材料，被广泛应用于电子电器外壳件。由于手机类电器外壳趋向于超薄、超轻，其所用 PC／ABS 合金材料要求具有良好的力学性能和较高的性价比。然而 PC、ABS 有限的相容性，影响了 PC／ABS 共混材料的力学性能，改善 PC／ABS 复合体系中微团间相容性有利于提高复合材料的整体力学性能。 ABS-g-MAH 与PC、ABS 经双螺杆挤出机反应共混，制备了 PC／ABS 复合材料。力学性能测试显示复合材料的缺口冲击强度由 32.18KJ／m~2 增强到 41.92KJ／m~2；拉伸强度达到 53.05MPa，增幅为 3.61％。力学性能提高表明马来酸酐接枝 ABS 提高了 PC／ABS 共混体系的相容性。适量相容剂的作用不仪使复合材料的韧性得到提高，同时增强了材料的拉伸性能。EVA 与PC、ABS 共混制备了 PC／ABS／弹性体复合材料。对复合材料力学性能研究表明，添加 5 份弹性体 EVA 显著增加了 PC／ABS 合金的抗冲击性能，合金的缺口冲击强度提高到 48.4KJ／m~2，增幅达 50.4％。经共混EVA 在 PC／ABS 合金中形成了粒径为 0.2～0.4μm 的弹性核，且弹性核在树脂基体中分散均匀，大小均一。分散在树脂中的EVA 主要以银纹化增韧基体树脂，即通过自身构象改变来吸收和分散冲击能量，将受到的点应力分散为整个弹性球表而的面应力，引起合金中微观区域大面积微开裂，从而提高了 PC／ABS 合金的抗冲击性能。 EVA-g-MAH 对 PC／ABS 兼具增容增韧作用。对共混制得的复合材料研究表明，弹性体的添加显著增加了 PC／ABS 合金的抗冲击效果，添加 3 份 EVA-g-MAH 增韧的合金的缺口冲击强度增加到最大值 50.3KJ／m~2，增幅达 56.31％。复合材料的低温横断面...
