AB变频器PF525调试指南

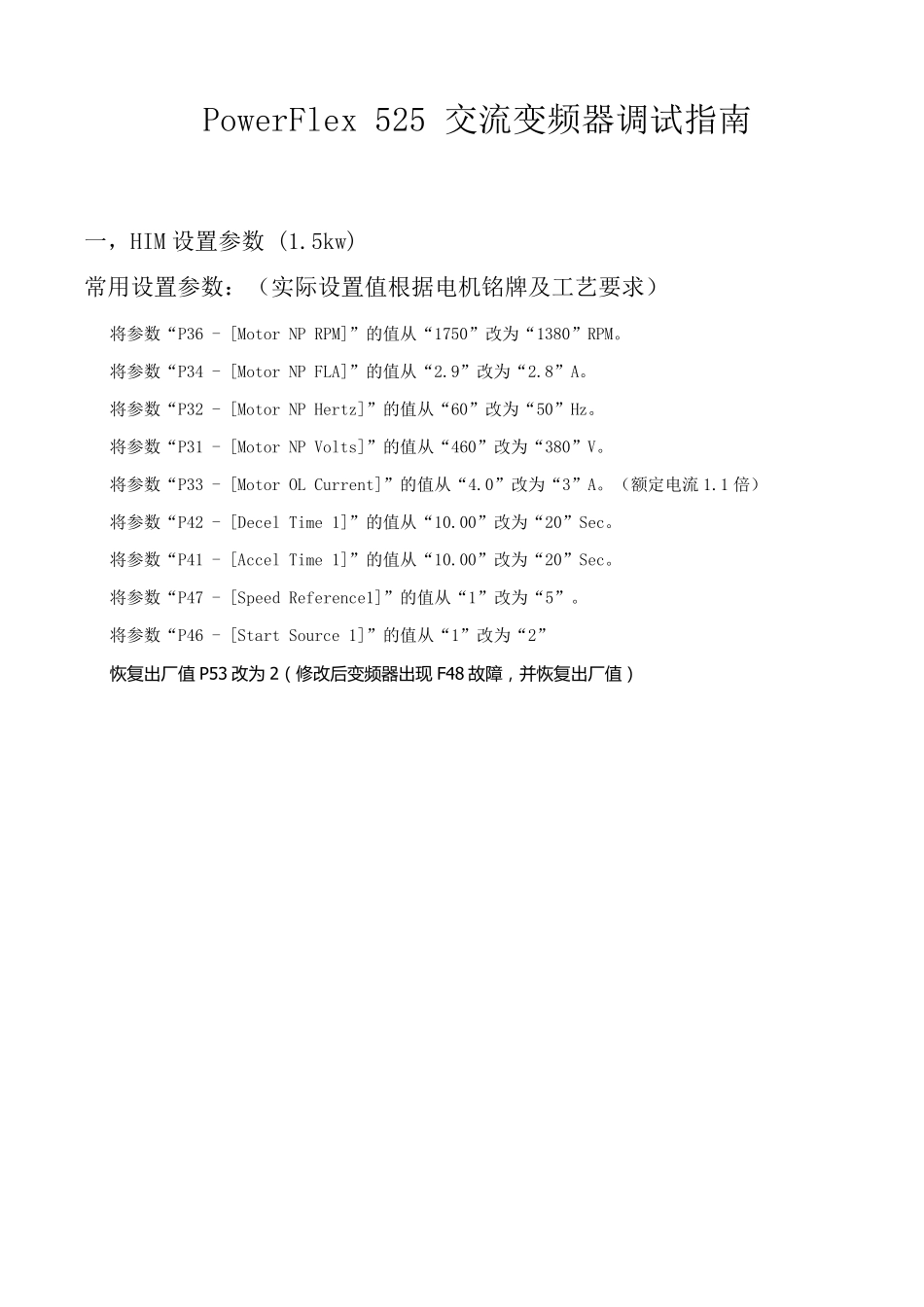

AB变频器PF525调试指南_第1页
1/13

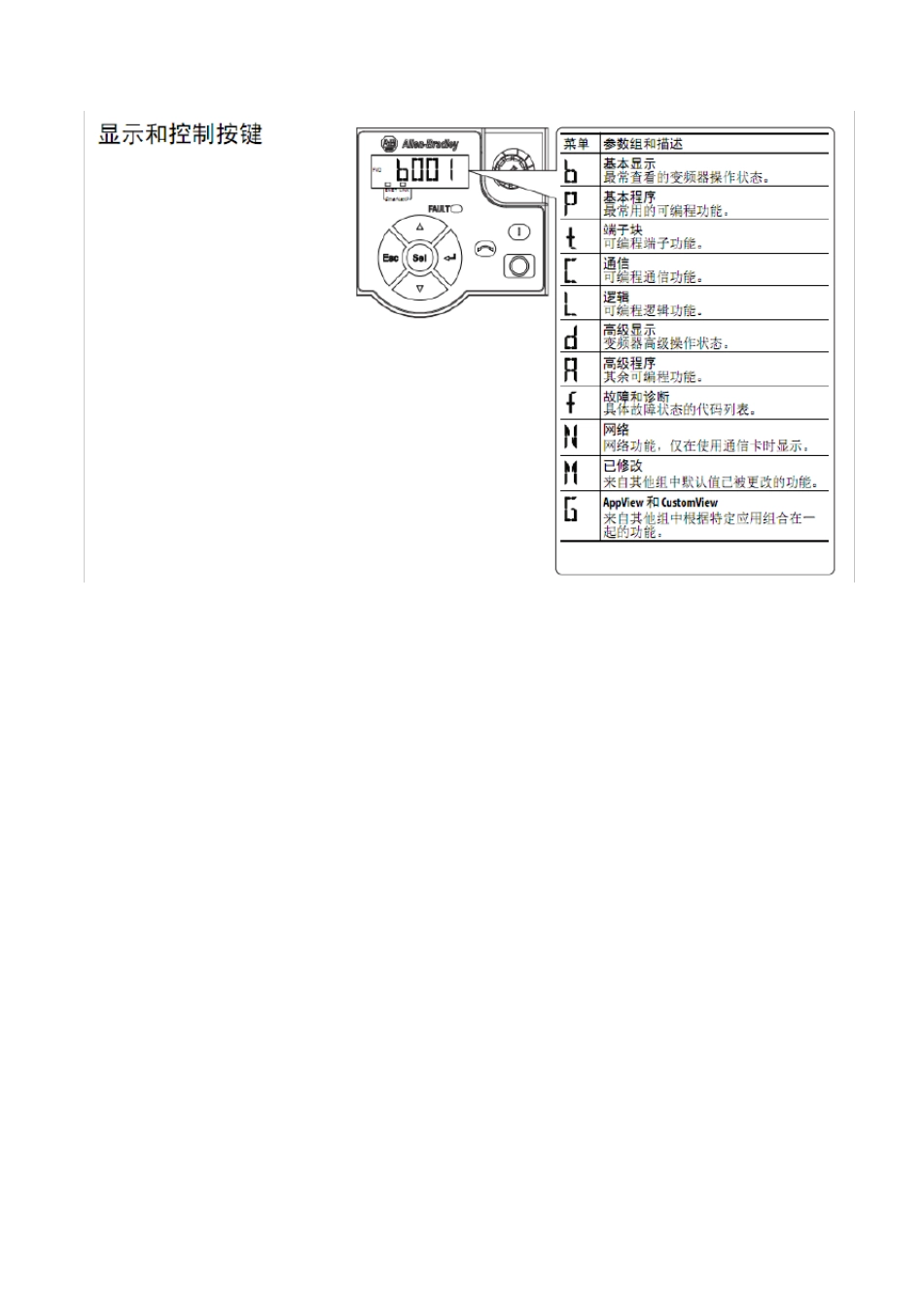

AB变频器PF525调试指南_第2页
2/13

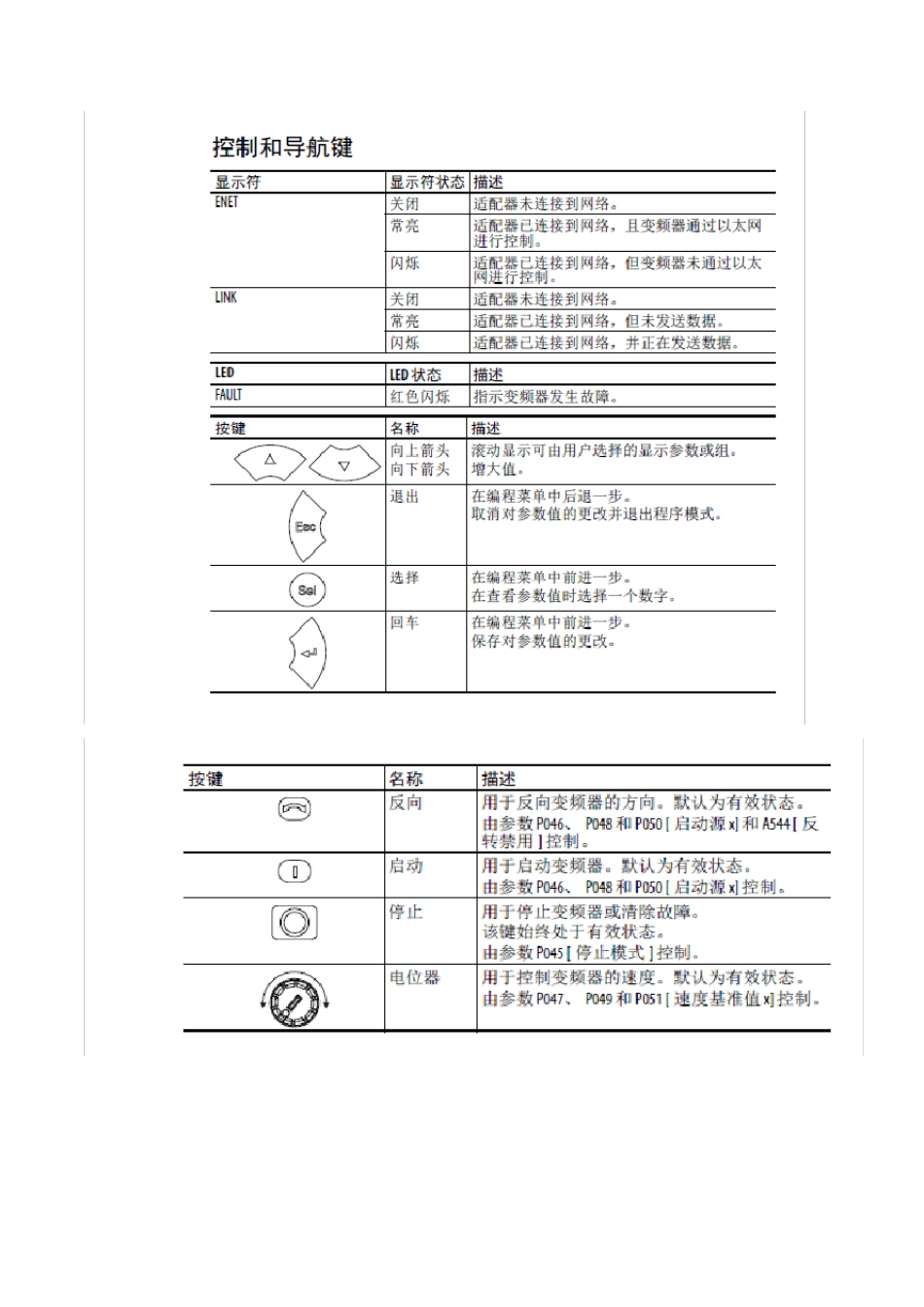

AB变频器PF525调试指南_第3页
3/13
PowerFlex 525 交流变频器调试指南 一,HIM 设置参数 (1.5kw) 常用设置参数:(实际设置值根据电机铭牌及工艺要求) 将参数“P36 - [Motor NP RPM]”的值从“1750”改为“1380”RPM。 将参数“P34 - [Motor NP FLA]”的值从“2.9”改为“2.8”A。 将参数“P32 - [Motor NP Hertz]”的值从“60”改为“50”Hz。 将参数“P31 - [Motor NP Volts]”的值从“460”改为“380”V。 将参数“P33 - [Motor OL Current]”的值从“4.0”改为“3”A。(额定电流1.1 倍) 将参数“P42 - [Decel Time 1]”的值从“10.00”改为“20”Sec。 将参数“P41 - [Accel Time 1]”的值从“10.00”改为“20”Sec。 将参数“P47 - [Speed Reference1]”的值从“1”改为“5”。 将参数“P46 - [Start Source 1]”的值从“1”改为“2” 恢 复 出 厂 值 P53 改 为 2(修改 后变频器出 现 F48 故障,并恢 复 出 厂 值 ) 二 , 软 件 与 变 频 器 连 接 1, 变 频 器 上 电 , 用 网 线 将 电 脑 与PF525 以 太 网 端 口 连 接 。将 电 脑 的 IP 地址与 变 频 器 设置为相同的域。 2, 打开 RSLINX 软 件 按新建一个配置, 选择 后按 确 认 后 会 在 RSLINX 软 件 上找到 PF525 2, 打 开 DriveExecutive 按打 开 连 接 界 面 选 择 PF525 变 频 器 , 按 确 认 。 软件连 接 变 频 器 后就可以对变 频 器 的参数双击鼠标进行修改了也可以使用变 频 器 向导进行设置 三 , 使 用 启 动 向 导 1. 欢 迎 界 面 2. 重 置 参 数 当 想 将 变 频 器 恢 复 出 厂 设 置 时 , 可 在 此 处 进 行 设 置 。 3. 选 择 语 言 可 在 此 处 设 置 变 频 器 参 数 语 言 。 4.按照向导指引进行设 置 5 .待 定 更 改 选 择 完 成 后 变 频 器 参 数 将 按 照 向 导 所 设 置 的 完 成 修 改 。
