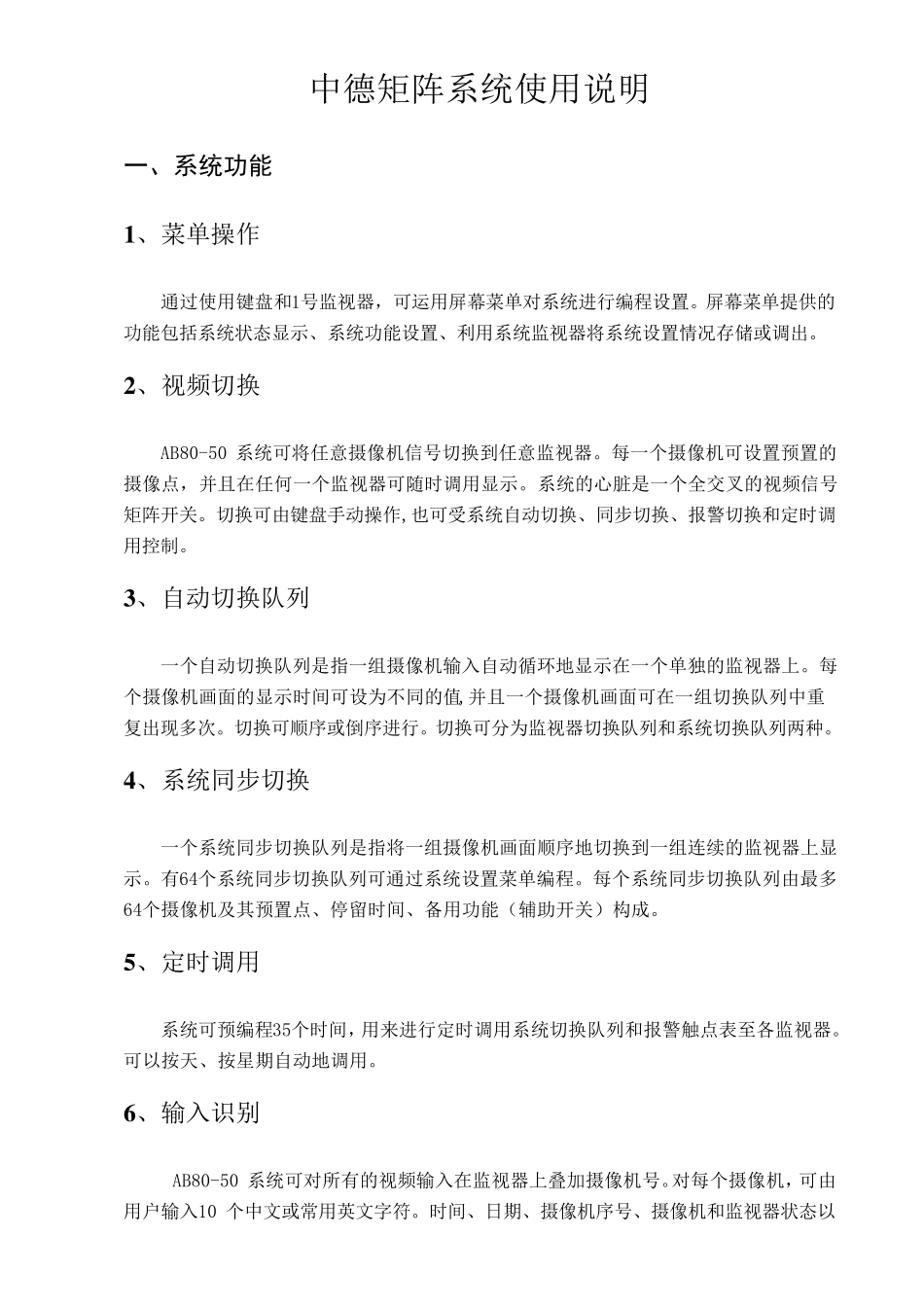

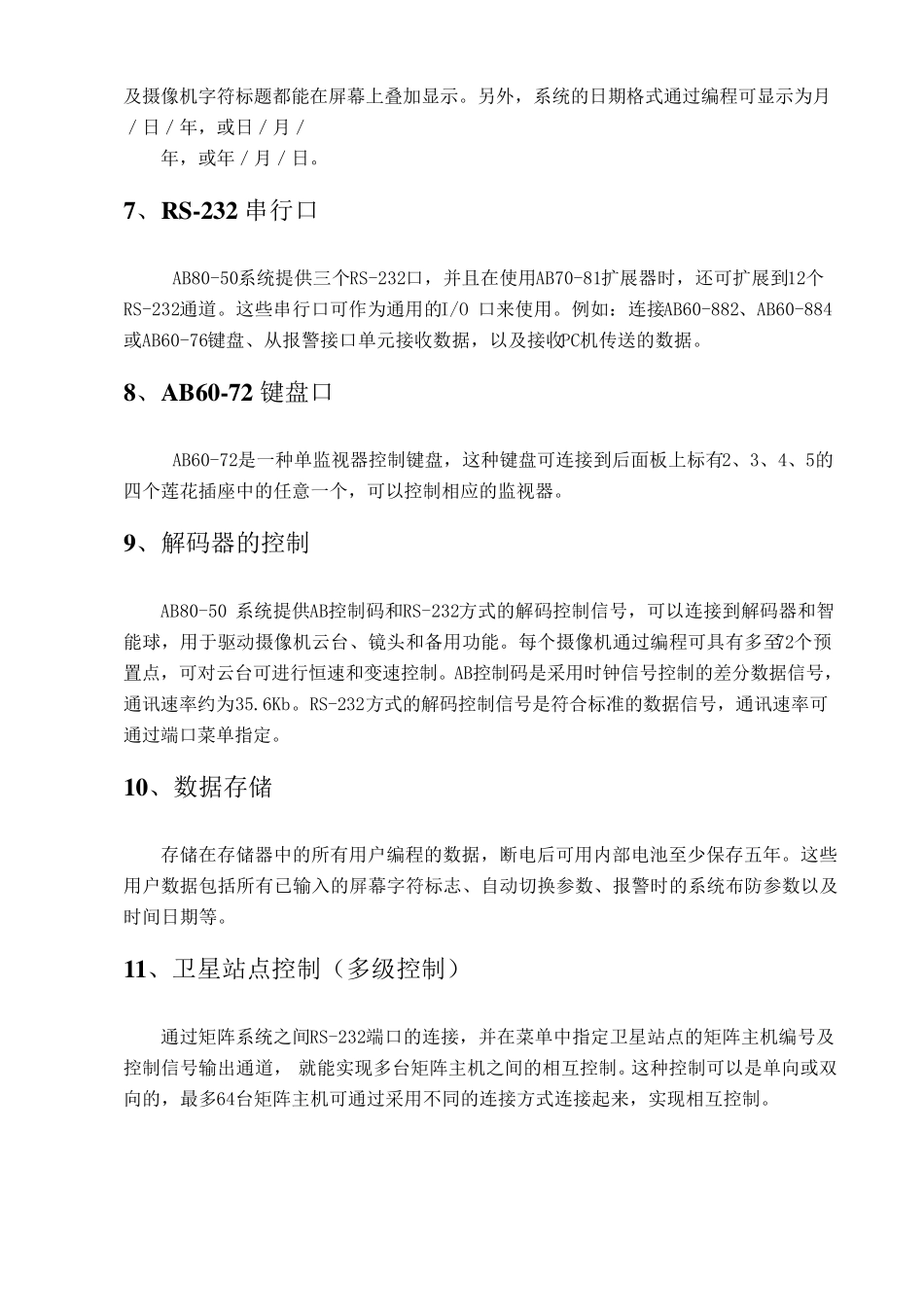

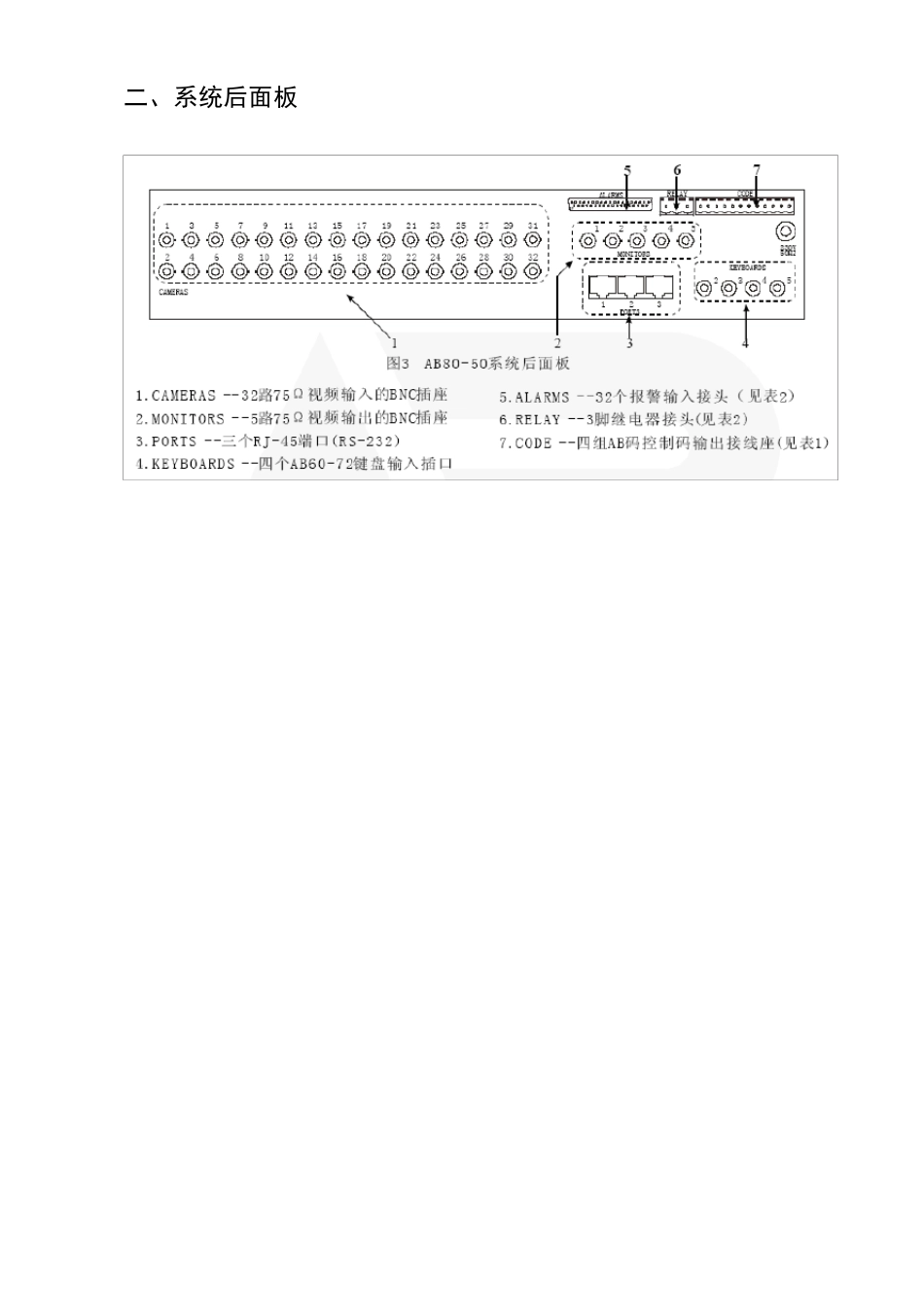

中德矩阵系统使用说明 一、系统功能 1 、菜单操作 通过使用键盘和1号监视器，可运用屏幕菜单对系统进行编程设置。屏幕菜单提供的功能包括系统状态显示、系统功能设置、利用系统监视器将系统设置情况存储或调出。 2 、视频切换 AB80-50 系统可将任意摄像机信号切换到任意监视器。每一个摄像机可设置预置的摄像点，并且在任何一个监视器可随时调用显示。系统的心脏是一个全交叉的视频信号矩阵开关。切换可由键盘手动操作,也可受系统自动切换、同步切换、报警切换和定时调用控制。 3 、自动切换队列 一个自动切换队列是指一组摄像机输入自动循环地显示在一个单独的监视器上。每个摄像机画面的显示时间可设为不同的值,并且一个摄像机画面可在一组切换队列中重复出现多次。切换可顺序或倒序进行。切换可分为监视器切换队列和系统切换队列两种。 4 、系统同步切换 一个系统同步切换队列是指将一组摄像机画面顺序地切换到一组连续的监视器上显示。有64个系统同步切换队列可通过系统设置菜单编程。每个系统同步切换队列由最多64个摄像机及其预置点、停留时间、备用功能（辅助开关）构成。 5 、定时调用 系统可预编程35个时间，用来进行定时调用系统切换队列和报警触点表至各监视器。可以按天、按星期自动地调用。 6 、输入识别 AB80-50 系统可对所有的视频输入在监视器上叠加摄像机号。对每个摄像机，可由用户输入10 个中文或常用英 文字 符 。时间、日 期、摄像机序号、摄像机和监视器状态以及摄像机字符标题都能在屏幕上叠加显示。另外，系统的日期格式通过编程可显示为月／日／年，或日／月／ 年，或年／月／日。 7、RS-232 串行口 AB80-50系统提供三个RS-232口，并且在使用AB70-81扩展器时，还可扩展到12个RS-232通道。这些串行口可作为通用的I/O 口来使用。例如：连接AB60-882、AB60-884或AB60-76键盘、从报警接口单元接收数据，以及接收PC机传送的数据。 8、AB60-72 键盘口 AB60-72是一种单监视器控制键盘，这种键盘可连接到后面板上标有2、3、4、5的四个莲花插座中的任意一个，可以控制相应的监视器。 9、解码器的控制 AB80-50 系统提供AB控制码和RS-232方式的解码控制信号，可以连接到解码器和智能球，用于驱动摄像机云台、镜头和备用功能。每个摄像机通过编程可具有多至72个预置点，可对云台可进行恒速和变速控制。AB控制码是采用时钟信号控制的差分数据信号，通讯速率约为35.6Kb。RS-232方式的解码控制信号...
