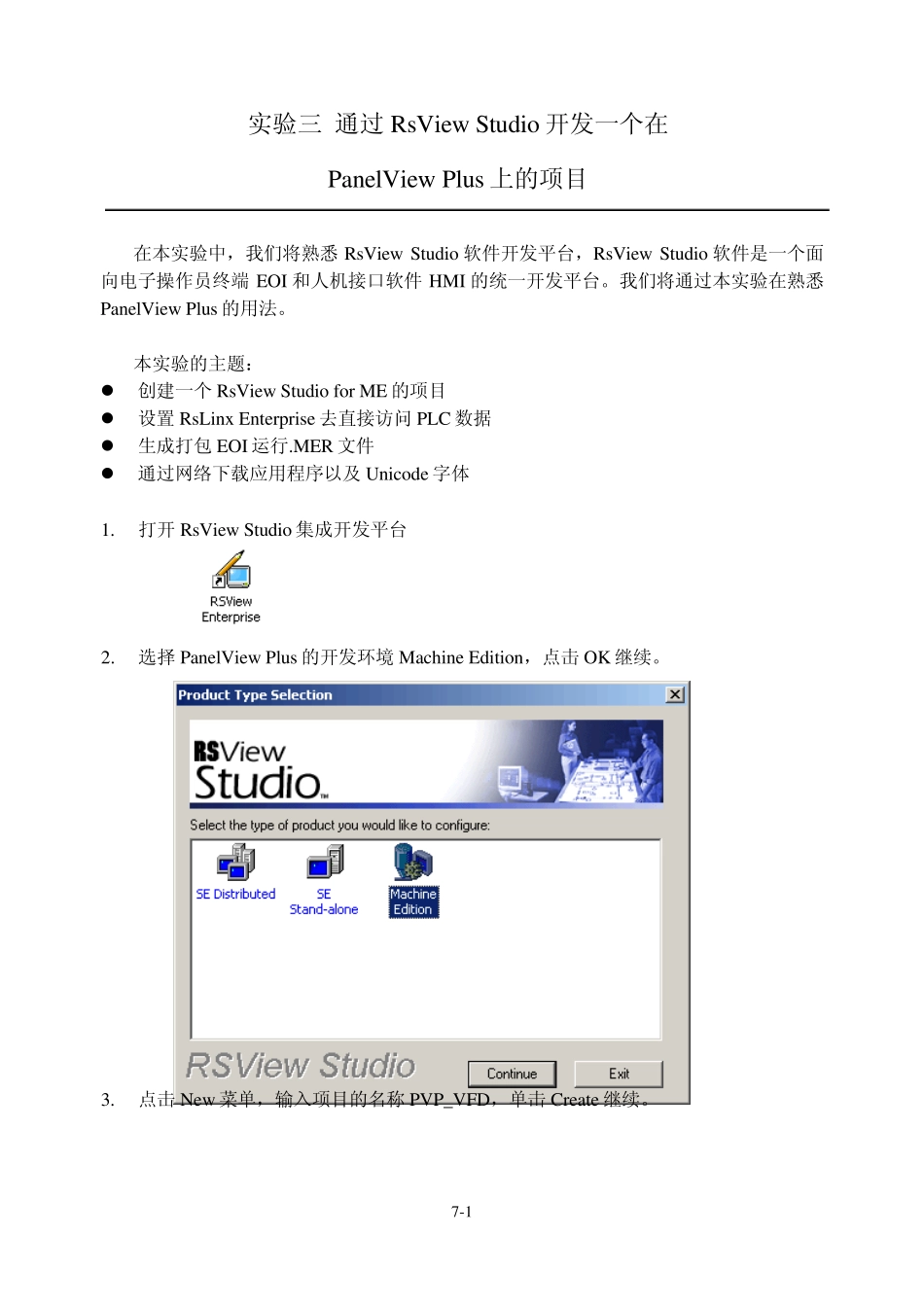

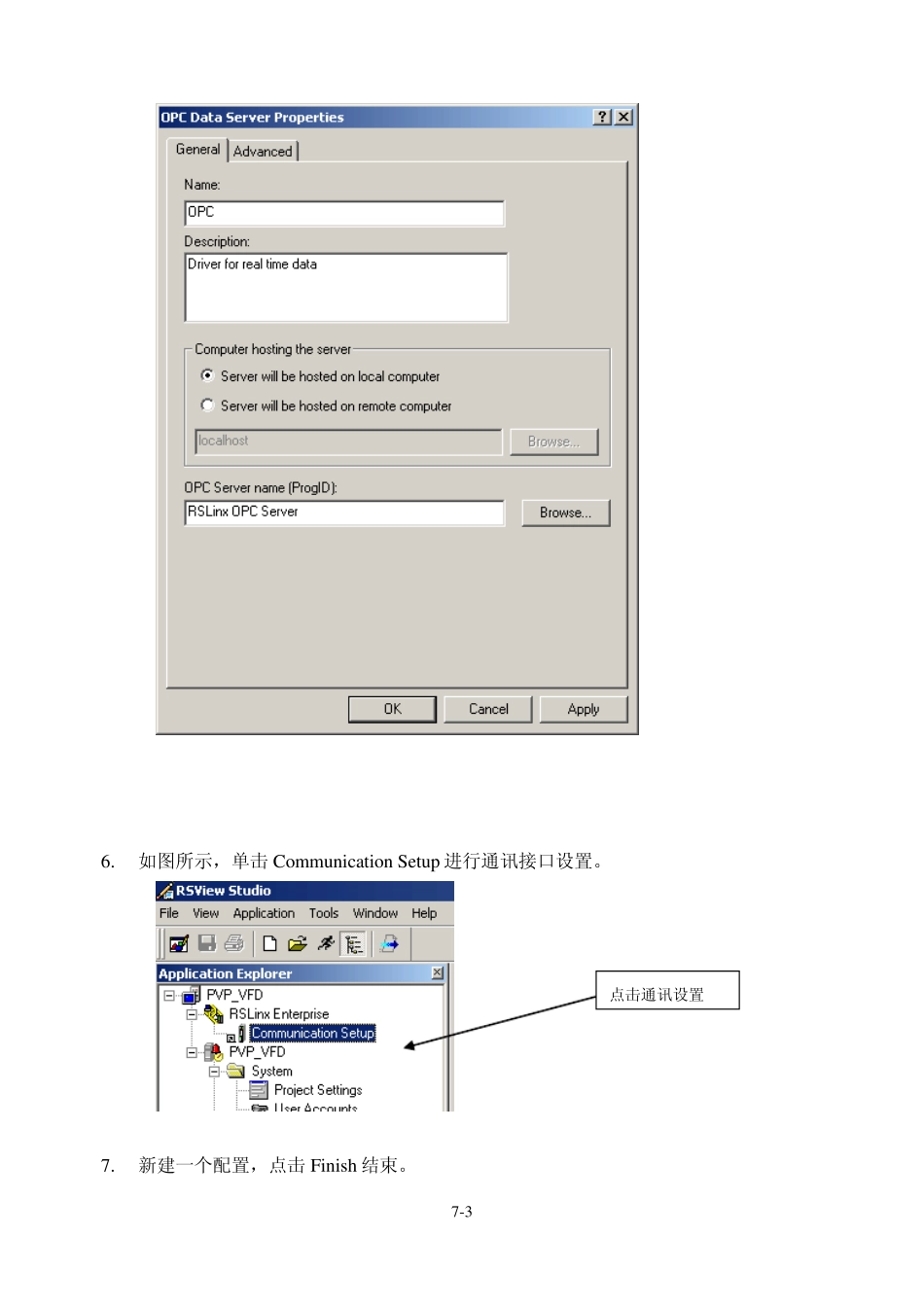

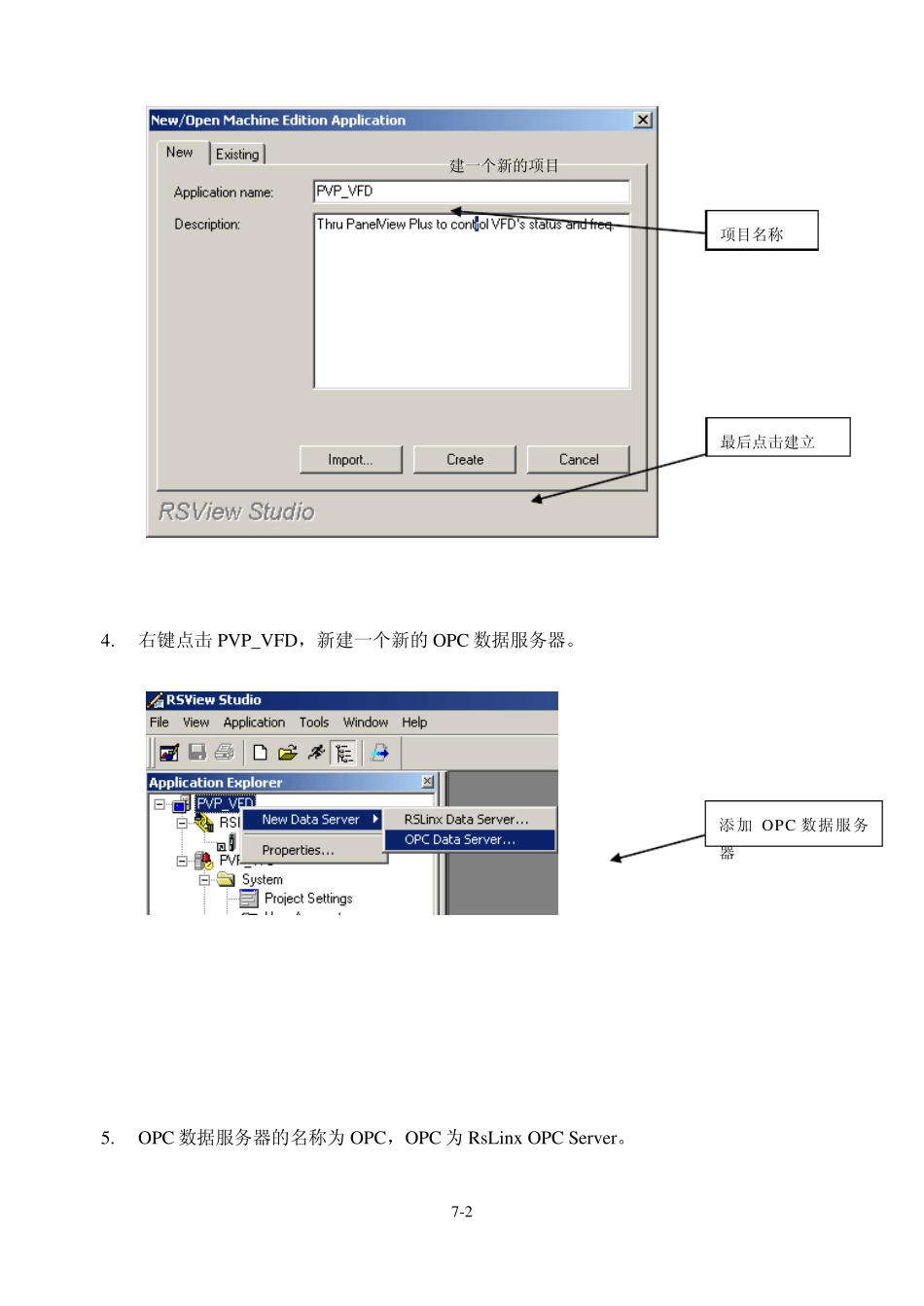

7-1 实验三 通过RsView Studio 开发一个在PanelView Plus 上的项目 在本实验中，我们将熟悉RsView Studio 软件开发平台，RsView Studio 软件是一个面向电子操作员终端EOI 和人机接口软件HMI 的统一开发平台。我们将通过本实验在熟悉PanelView Plus 的用法。 本实验的主题：  创建一个RsView Studio for ME 的项目  设置 RsLinx Enterprise 去直接访问 PLC 数据  生成打包 EOI 运行.MER 文件  通过网络下载应用程序以及 Unicode 字体 1. 打开RsView Studio 集成开发平台 2. 选择 PanelView Plus 的开发环境 Machine Edition，点击 OK 继续。 3. 点击 New 菜单，输入项目的名称 PVP_VFD，单击 Create 继续。 7-2 4. 右键点击PVP_VFD，新建一个新的OPC 数据服务器。 5. OPC 数据服务器的名称为 OPC，OPC 为 RsLinx OPC Server。 建一个新的项目 项目名称 最后点击建立 添加 OPC 数据服务器 7-3 6. 如图所示，单击Commu nication Setu p 进行通讯接口设置。 7. 新建一个配置，点击Finish 结束。 点击通讯设置 7-4 8. 新建一个名称为PVP 的主题名，点击Local，添加一个Ethernet设备。 9. 对应 Demo 箱上 Ethernet设备，添加对应的模块，选择后按 OK 结束。 添加主题名 添加以太网的设备 7-5 10. 输入Ethernet 设备的IP 地址，按OK 结束。 11. 将 PVP 与制定的运行 VFD_Control 的CPU 对应起来，点击 Apply 后，点击 Copy 结添加以太网的设备 7-6 束。 12. 继 续 点 击 Commu nication Setu p ， 在 Target 菜 单 栏 重 新 将 PVP 指 向 CPU －VFD_control. 先点击 Apply 后点击 Copy 先点击 Target 点击 OK 结束 7-7 13. 点击Project Settings，修改项目的分辨率。 14. 修改项目的分辨率为 800X600。 7-8 15. 新建一个画面用于控制变频器的操作。 16. 点击按钮，新建一个非保持的按钮在画面上。 17. 双击按钮进去，找到 Connections 菜单栏，单击 Tag，为按钮分配标签 18. 如图所示，刷新所有的文件夹。 点击按钮 7-9 19. 点击PVP，找到在线数据，选中PLC 程序中的标签start，单击OK 确定。 20. 如上述的步骤，继续添加一个停止按钮对应停止。然后可以改变按钮的颜色和字体。 21. 继续在画面上添加一个数据显示控件用于显示变频器的频率。 数据显示控...
