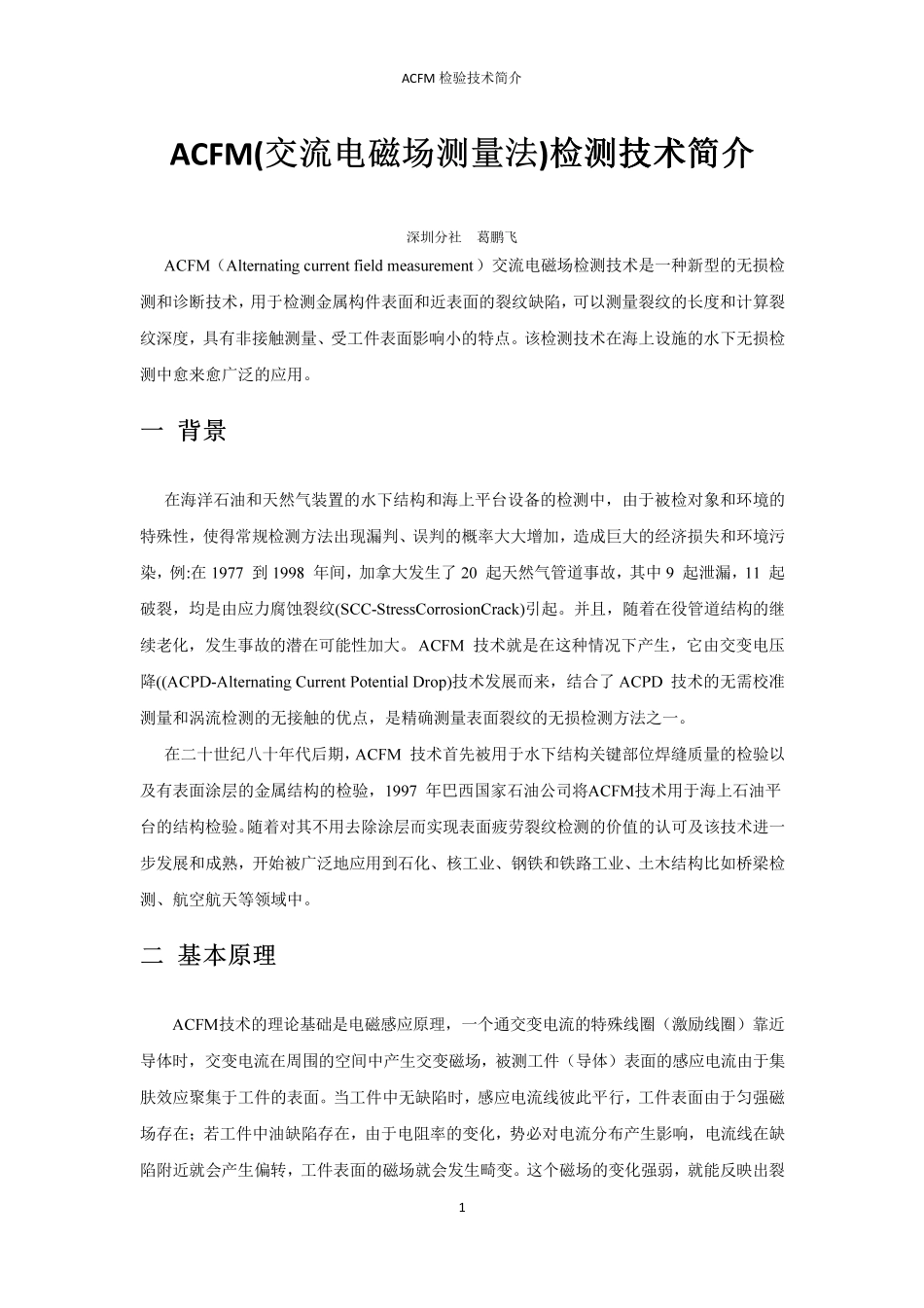

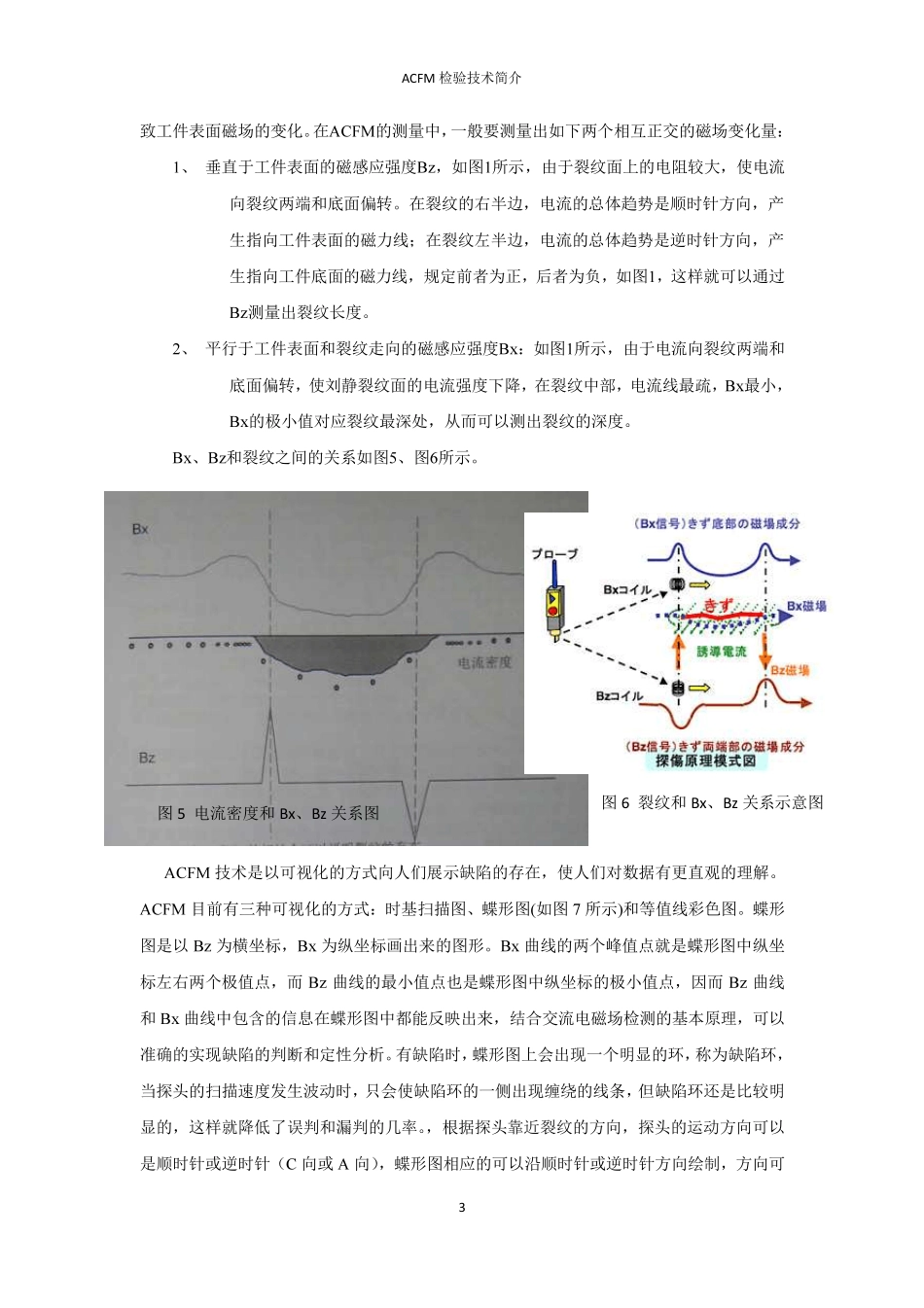

ACFM 检验技术简介 1 ACFM (交流电磁场测量法)检测检测技术技术技术简介简介 深圳分社 葛鹏飞 ACFM（Alternating cu rrent field measu rement）交流电磁场检测技术是一种新型的无损检测和诊断技术，用于检测金属构件表面和近表面的裂纹缺陷，可以测量裂纹的长度和计算裂纹深度，具有非接触测量、受工件表面影响小的特点。该检测技术在海上设施的水下无损检测中愈来愈广泛的应用。 一 背景 在海洋石油和天然气装置的水下结构和海上平台设备的检测中，由于被检对象和环境的特殊性，使得常规检测方法出现漏判、误判的概率大大增加，造成巨大的经济损失和环境污染，例:在 1977 到 1998 年间，加拿大发生了 20 起天然气管道事故，其中 9 起泄漏，11 起破裂，均是由应力腐蚀裂纹(SCC-StressCorrosionCrack)引起。并且，随着在役管道结构的继续老化，发生事故的潜在可能性加大。ACFM 技术就是在这种情况下产生，它由交变电压降((ACPD-Alternating Cu rrent Potential Drop)技术发展而来，结合了 ACPD 技术的无需校准测量和涡流检测的无接触的优点，是精确测量表面裂纹的无损检测方法之一。 在二十世纪八十年代后期，ACFM 技术首先被用于水下结构关键部位焊缝质量的检验以及有表面涂层的金属结构的检验，1997 年巴西国家石油公司将ACFM技术用于海上石油平台的结构检验。随着对其不用去除涂层而实现表面疲劳裂纹检测的价值的认可及该技术进一步发展和成熟，开始被广泛地应用到石化、核工业、钢铁和铁路工业、土木结构比如桥梁检测、航空航天等领域中。 二 基本原理 ACFM技术的理论基础是电磁感应原理，一个通交变电流的特殊线圈（激励线圈）靠近导体时，交变电流在周围的空间中产生交变磁场，被测工件（导体）表面的感应电流由于集肤效应聚集于工件的表面。当工件中无缺陷时，感应电流线彼此平行，工件表面由于匀强磁场存在；若工件中油缺陷存在，由于电阻率的变化，势必对电流分布产生影响，电流线在缺陷附近就会产生偏转，工件表面的磁场就会发生畸变。这个磁场的变化强弱，就能反映出裂ACFM 检验技术简介 2 图1 缺陷检测中 Bx 和Bz 特征曲线定性说明 纹的尺寸。缺陷对电流及磁场的影响如图1-4所示。在工件表面产生的电磁场中，ACFM技术是检测感应磁场来检测裂纹，因为磁场渗透率强于电场，衰减慢于电场；其原理法拉第电动势原理：通电线圈（检测线圈）切割磁场产生电动势，检测此电动势即可检测感应磁场。...
