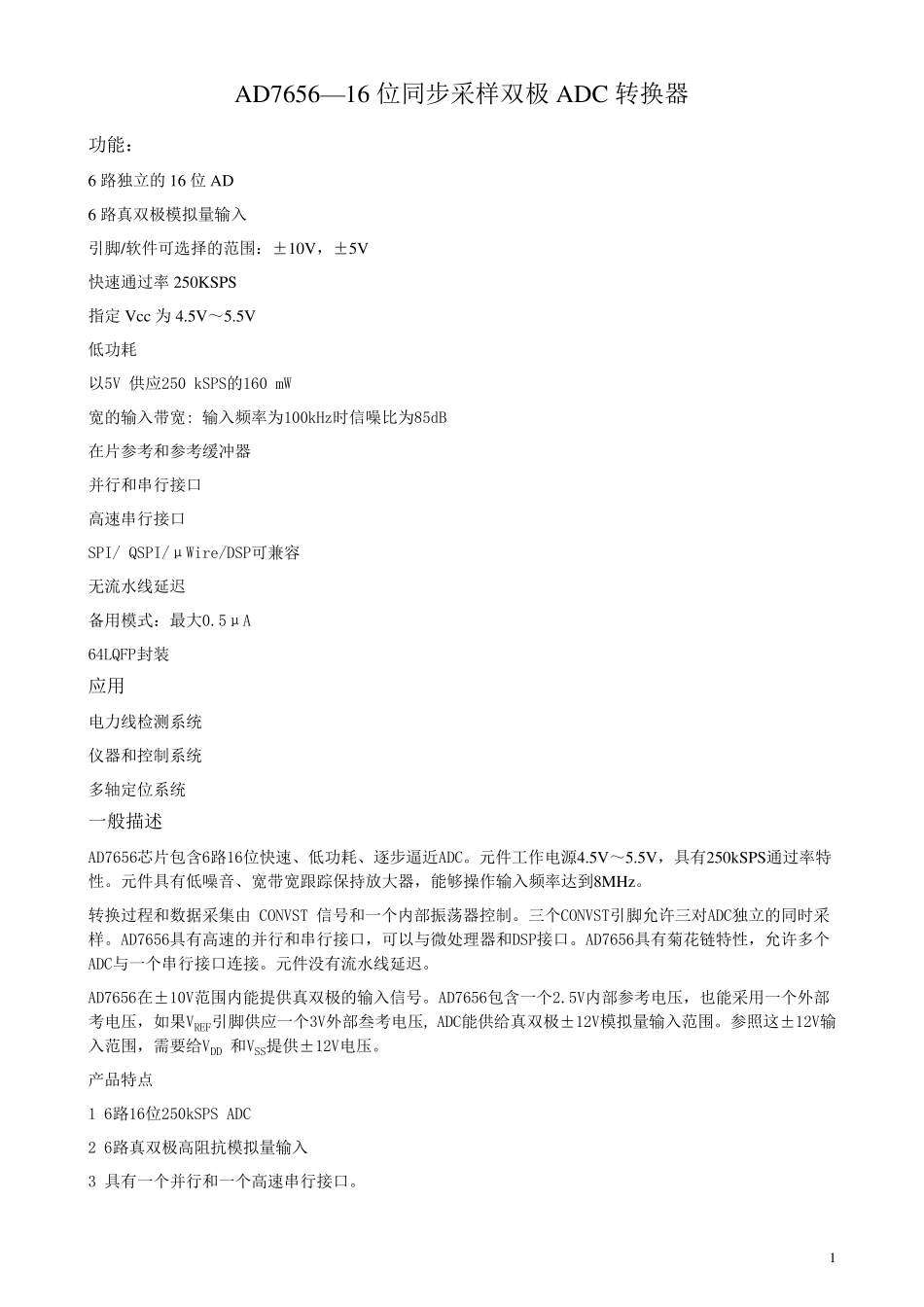

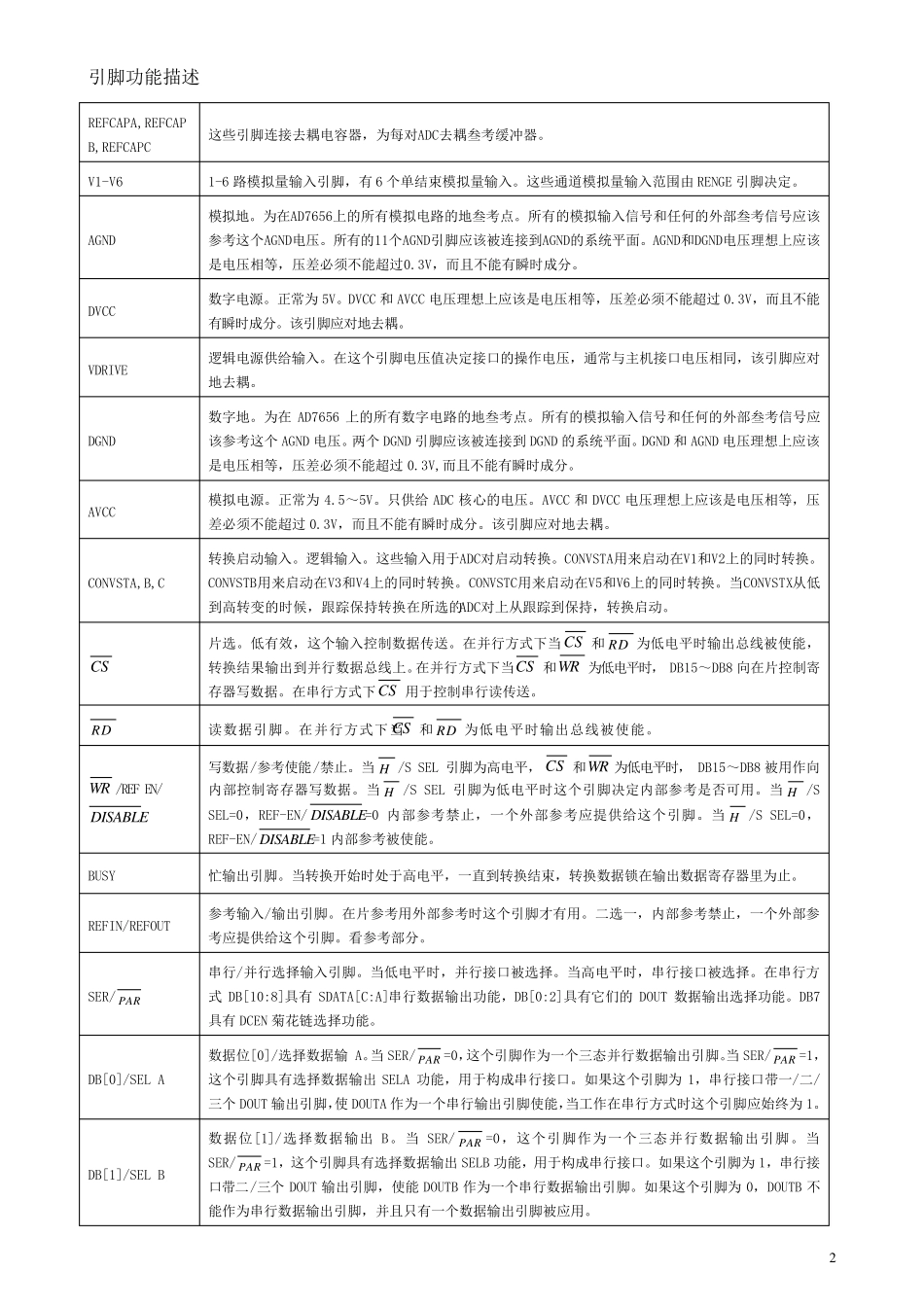

1 AD7656—16 位同步采样双极ADC 转换器 功能： 6 路独立的16 位AD 6 路真双极模拟量输入 引脚/软件可选择的范围：±10V，±5V 快速通过率 250KSPS 指定 Vcc 为 4.5V～5.5V 低功耗 以5V 供应250 kSPS的160 mW 宽的输入带宽: 输入频率为100kHz时信噪比为85dB 在片参考和参考缓冲器 并行和串行接口 高速串行接口 SPI/ QSPI/μWire/DSP可兼容 无流水线延迟 备用模式：最大0.5μA 64LQFP封装 应用 电力线检测系统 仪器和控制系统 多轴定位系统 一般描述 AD7656芯片包含6路16位快速、低功耗、逐步逼近ADC。元件工作电源4.5V～5.5V，具有250kSPS通过率特性。元件具有低噪音、宽带宽跟踪保持放大器，能够操作输入频率达到8MHz。 转换过程和数据采集由 CONVST 信号和一个内部振荡器控制。三个CONVST引脚允许三对ADC独立的同时采样。AD7656具有高速的并行和串行接口，可以与微处理器和DSP接口。AD7656具有菊花链特性，允许多个ADC与一个串行接口连接。元件没有流水线延迟。 AD7656在±10V范围内能提供真双极的输入信号。AD7656包含一个2.5V内部参考电压，也能采用一个外部考电压，如果VREF引脚供应一个3V外部叁考电压, ADC能供给真双极±12V模拟量输入范围。参照这±12V输入范围，需要 给VDD 和VSS提供±12V电压。 产 品 特点 1 6路16位250kSPS ADC 2 6路真双极高阻 抗 模拟量输入 3 具有一个并行和一个高速串行接口。 2 引脚功能描述 REFCAPA,REFCAPB,REFCAPC 这些引脚连接去耦电容器，为每对ADC去耦叁考缓冲器。 V1-V6 1-6 路模拟量输入引脚，有 6 个单结束模拟量输入。这些通道模拟量输入范围由 RENGE 引脚决定。 AGND 模拟地。为在AD7656上的所有模拟电路的地叁考点。所有的模拟输入信号和任何的外部叁考信号应该参考这个AGND电压。所有的11个AGND引脚应该被连接到AGND的系统平面。AGND和DGND电压理想上应该是电压相等，压差必须不能超过0.3V，而且不能有瞬时成分。 DVCC 数字电源。正常为5V。DVCC 和 AVCC 电压理想上应该是电压相等，压差必须不能超过 0.3V，而且不能有瞬时成分。该引脚应对地去耦。 VDRIVE 逻辑电源供给输入。在这个引脚电压值决定接口的操作电压，通常与主机接口电压相同，该引脚应对地去耦。 DGND 数字地。为在 AD7656 上的所有数字电路的地叁考点。所有的模拟输入信号和任何的外部叁考信号应该参考这个 AGND 电压。两个 DGND 引脚应该被连...
