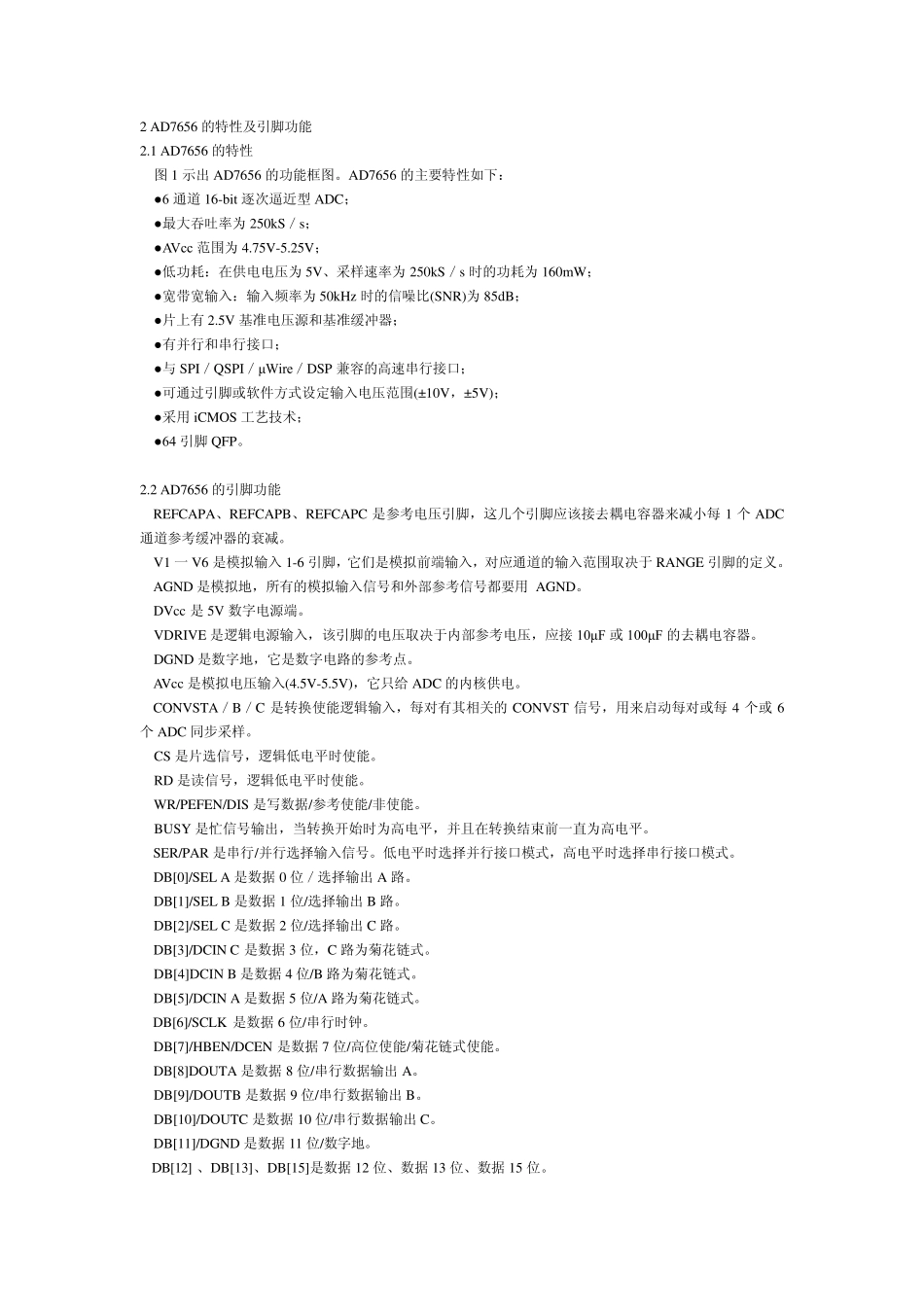

2 AD7656 的特性及引脚功能 2.1 AD7656 的特性 图1 示出AD7656 的功能框图。AD7656 的主要特性如下： ●6 通道16-bit 逐次逼近型ADC； ●最大吞吐率为250kS／s； ●AVcc 范围为4.75V-5.25V； ●低功耗：在供电电压为5V、采样速率为250kS／s 时的功耗为160mW； ●宽带宽输入：输入频率为50kHz 时的信噪比(SNR)为85dB； ●片上有 2.5V 基准电压源和基准缓冲器； ●有并行和串行接口； ●与 SPI／QSPI／μWire／DSP 兼容的高速串行接口； ●可通过引脚或软件方式设定输入电压范围(±10V，±5V)； ●采用 iCMOS 工艺技术； ●64 引脚QFP。 2.2 AD7656 的引脚功能 REFCAPA、REFCAPB、REFCAPC 是参考电压引脚，这几个引脚应该接去耦电容器来减小每 1 个 ADC通道参考缓冲器的衰减。 V1 一 V6 是模拟输入 1-6 引脚，它们是模拟前端输入，对应通道的输入范围取决于 RANGE 引脚的定义。 AGND 是模拟地，所有的模拟输入信号和外部参考信号都要用 AGND。 DVcc 是 5V 数字电源端。 VDRIVE 是逻辑电源输入，该引脚的电压取决于内部参考电压，应接 10μF 或 100μF 的去耦电容器。 DGND 是数字地，它是数字电路的参考点。 AVcc 是模拟电压输入(4.5V-5.5V)，它只给 ADC 的内核供电。 CONVSTA／B／C 是转换使能逻辑输入，每对有其相关的CONVST 信号，用来启动每对或每 4 个或 6个 ADC 同步采样。 CS 是片选信号，逻辑低电平时使能。 RD 是读信号，逻辑低电平时使能。 WR/PEFEN/DIS 是写数据/参考使能/非使能。 BUSY 是忙信号输出，当转换开始时为高电平，并且在转换结束前一直为高电平。 SER/PAR 是串行/并行选择输入信号。低电平时选择并行接口模式，高电平时选择串行接口模式。 DB[0]/SEL A 是数据 0 位／选择输出A 路。 DB[1]/SEL B 是数据 1 位/选择输出B 路。 DB[2]/SEL C 是数据 2 位/选择输出C 路。 DB[3]/DCIN C 是数据 3 位，C 路为菊花链式。 DB[4]DCIN B 是数据 4 位/B 路为菊花链式。 DB[5]/DCIN A 是数据 5 位/A 路为菊花链式。 DB[6]/SCLK 是数据 6 位/串行时钟。 DB[7]/HBEN/DCEN 是数据 7 位/高位使能/菊花链式使能。 DB[8]DOUTA 是数据 8 位/串行数据输出A。 DB[9]/DOUTB 是数据 9 位/串行数据输出B。 DB[10]/DOUTC 是数据 10 位/串行数据输出C。 DB[11]/DGND 是数据 11 位/数字地。 DB[12]...
