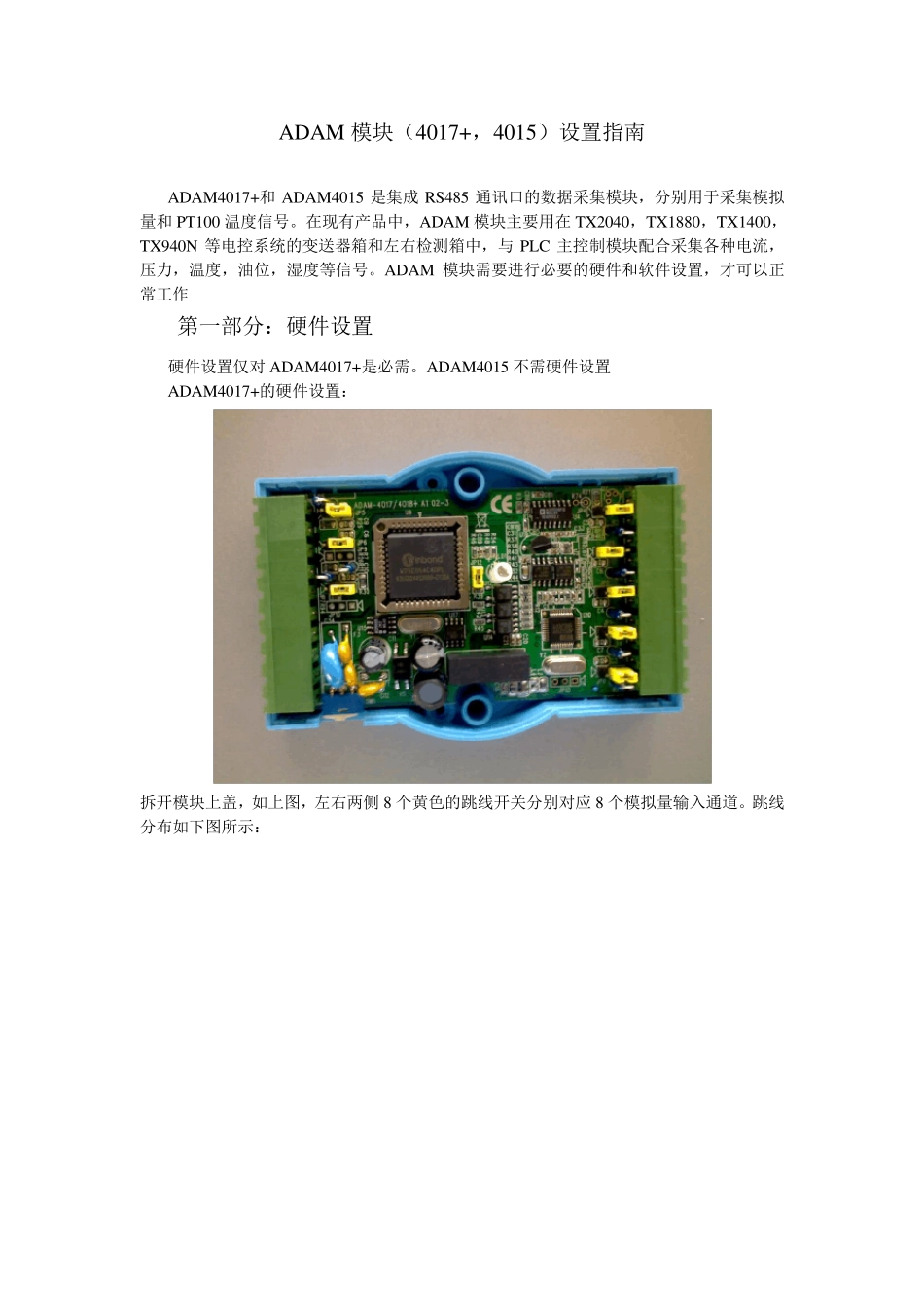

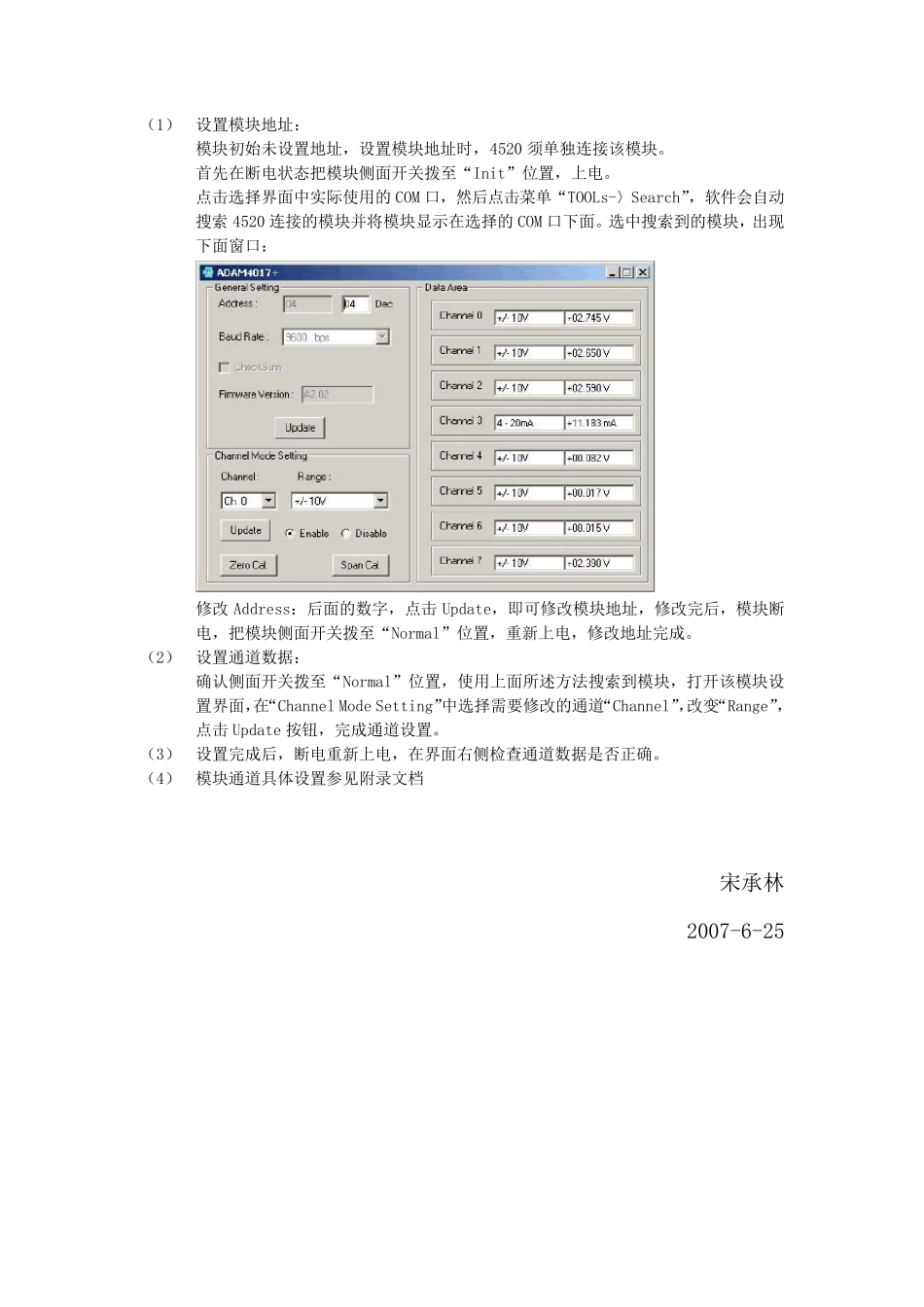

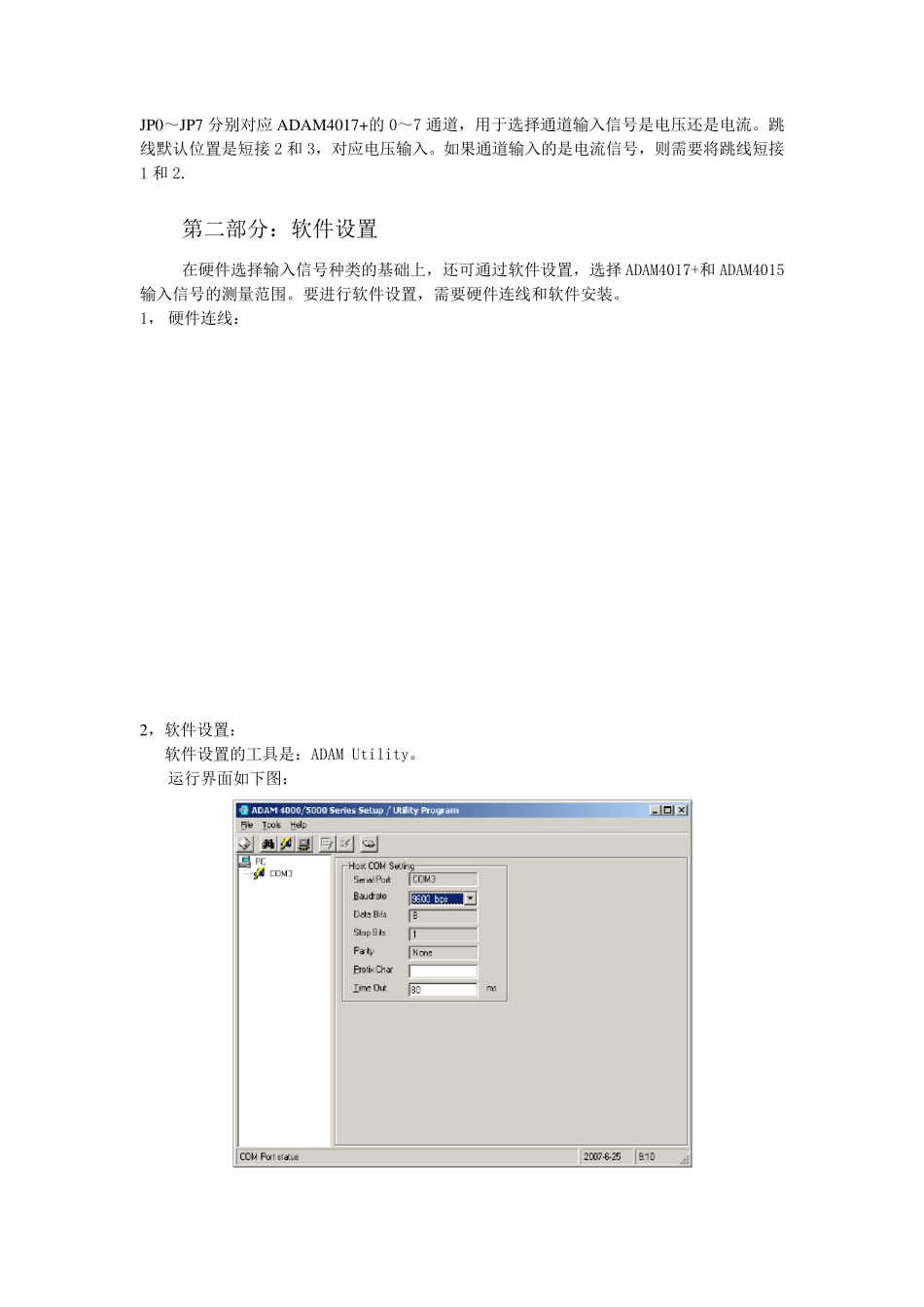

ADAM 模块（4017+，4015）设置指南 ADAM4017+和ADAM4015 是集成RS485 通讯口的数据采集模块，分别用于采集模拟量和PT100 温度信号。在现有产品中，ADAM 模块主要用在 TX2040，TX1880，TX1400，TX940N 等电控系统的变送器箱和左右检测箱中，与 PLC 主控制模块配合采集各种电流，压力，温度，油位，湿度等信号。ADAM 模块需要进行必要的硬件和软件设置，才可以正常工作 第一部分：硬件设置 硬件设置仅对 ADAM4017+是必需。ADAM4015 不需硬件设置 ADAM4017+的硬件设置： 拆开模块上盖，如上图，左右两侧 8 个黄色的跳线开关分别对应 8 个模拟量输入通道。跳线分布如下图所示： JP0～JP7 分别对应ADAM4017+的0～7 通道，用于选择通道输入信号是电压还是电流。跳线默认位置是短接 2 和 3，对应电压输入。如果通道输入的是电流信号，则需要将跳线短接1 和 2. 第二部分：软件设置 在硬件选择输入信号种类的基础上，还可通过软件设置，选择ADAM4017+和 ADAM4015输入信号的测量范围。要进行软件设置，需要硬件连线和软件安装。 1， 硬件连线： 2，软件设置： 软件设置的工具是：ADAM Utility。 运行界面如下图： （1） 设置模块地址： 模块初始未设置地址，设置模块地址时，4520 须单独连接该模块。 首先在断电状态把模块侧面开关拨至“Init”位置，上电。 点击选择界面中实际使用的 COM 口，然后点击菜单“TOOLs-〉Search”，软件会自动搜索 4520 连接的模块并将模块显示在选择的 COM 口下面。选中搜索到的模块，出现下面窗口： 修改 Address：后面的数字，点击 Update，即可修改模块地址，修改完后，模块断电，把模块侧面开关拨至“Normal”位置，重新上电，修改地址完成。 （2） 设置通道数据： 确认侧面开关拨至“Normal”位置，使用上面所述方法搜索到模块，打开该模块设置界面，在“Channel Mode Setting”中选择需要修改的通道“Channel”，改变“Range”，点击 Update 按钮，完成通道设置。 （3） 设置完成后，断电重新上电，在界面右侧检查通道数据是否正确。 （4） 模块通道具体设置参见附录文档 宋承林 2007-6-25 附录1：2040，1880 模块设置数据 2040，1880 变送器箱 ADAM 4015 2040，1880 变送器箱 ADAM 4017+ 2040，1880 左检测箱 ADAM 4017+ 2040，1880 右检测箱 ADAM 4017+ 附录2：1400，940N 模块设置数据 1400，940N变送器箱 ADAM4015 1400，940N 变送器箱 ADAM4017+（04） 1400，940N 变送器箱 ADAM4017+（06） 4-20mA 4-20mA 4-20mA 1400，940N 变送器箱 ADAM4017+（07） 4-20mA 4-20mA
