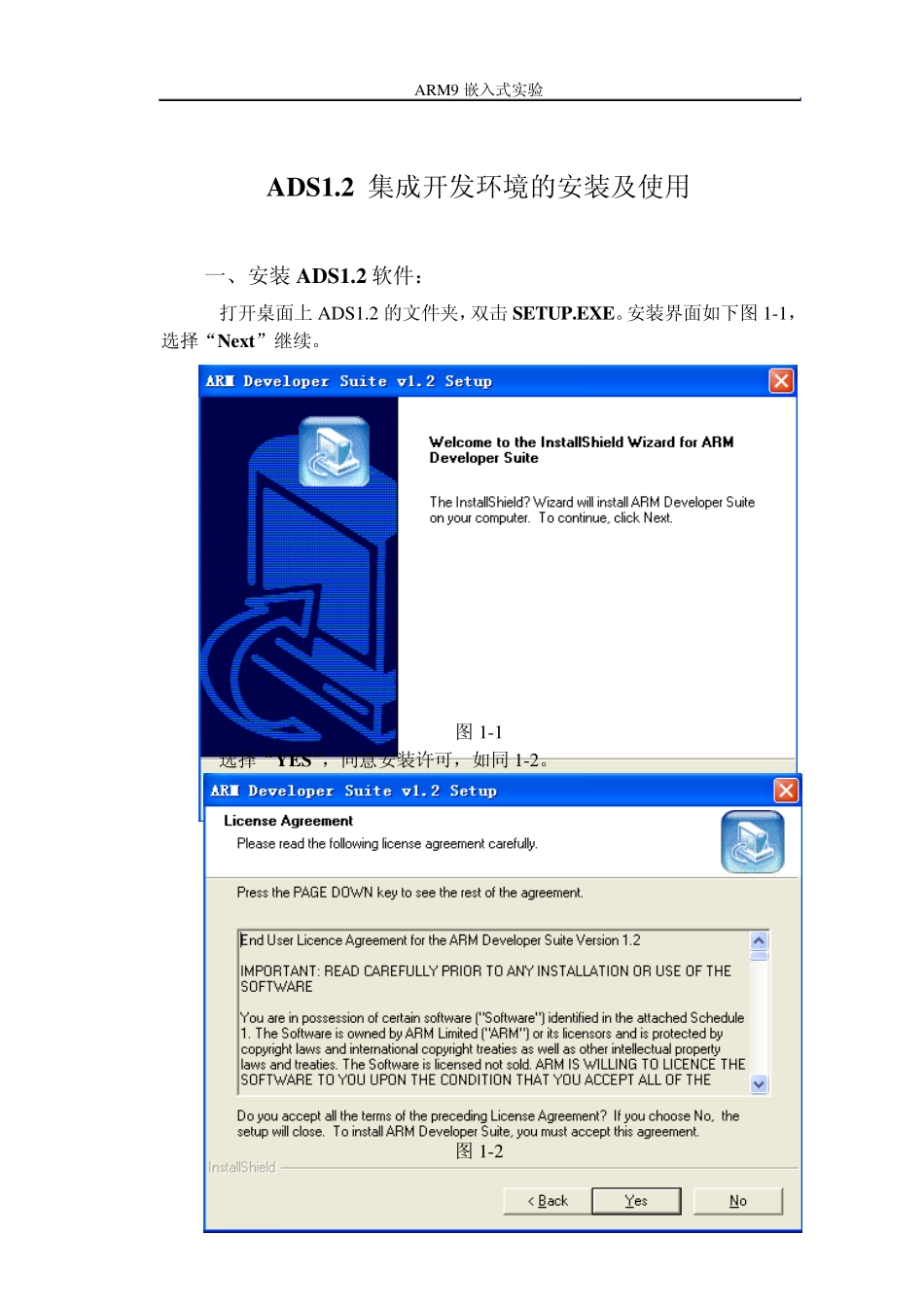

ARM9 嵌入式实验 1 ADS1.2 集成开发环境的安装及使用 一、安装ADS1.2 软件： 1.打开桌面上ADS1.2 的文件夹，双击SETUP.EXE。安装界面如下图1-1，选择“Nex t”继续。 图1-1 2.选择“YES”，同意安装许可，如同 1-2。 图1-2 ARM9 嵌入式实验 2 3.选择安装路径，安装到适当的地方，保证空间足够（200M 左右），此处默认为C：\Program Files\ARM，选择“Nex t”继续，如同 1-3。 图 1-3 4.选择完全安装Full的方式，点击“Next”继续，如图 1-4。 图 1-4 ARM9 嵌入式实验 3 5. 连续点击“Next”继续，如图 1-5，图 1-6，图 1-7。 图 1-5 图 1-6 ARM9 嵌入式实验 4 图1-7 6.开始安装，界面如图1-8。 图1-8 7.选择“下一步”，如图1-9。 图1-9 ARM9 嵌入式实验 5 8.选择“Install License”项，如图 1-10，点击“下一步”，如图 1-11。 图 1-10 图 1-11 ARM9 嵌入式实验 6 9.此步骤是安装License，需要用到安装包里的CRACK文件夹，将此文件夹复制到软件安装目录的ADSv1_2下，此处为C：\Program Files\ARM\ ADSv1_2。拷贝完后点击图1-11中的“Browse”按钮，出现如图1-12所示界面，在查找范围处浏览到安装目录下C：\Program Files\ARM\ ADSv1_2\CRACK文件夹并双击“LICENSE.DAT”即可，此时出现如图1-13所示界面。 图1-12 图1-13 ARM9 嵌入式实验 7 10.依次点击“下一步”，“完成”，“Finish”，完成整个安装过程。 二、使用ADS1.2 软件： 1.新建工程 现在可以通过“开始”—“程序”—“ ARM Developer Suite v1.2”—“ CodeWarrior for ARM Developer Suite”来打开开发软件了，如图 1-14所示。 图 1-14 启动 Metrowerks CodeWarrior for ARM Developer Suite v1.2后界面如图 1-15所示。 图 1-15 ARM9 嵌入式实验 8 在CodeWarrior中新建一个工程的方法有两种，可以在工具栏中单击“New”按钮，如图 1-16所示。也可以在“File”菜单中选择“New。。。”菜单，如图1-17所示。 图 1-16 图 1-17 这样打开一个如图 1-18所示的窗口。该窗口有Project、File和 Objict三个选项卡，现在我们新建工程，故选 Project选项卡。这个对话框中为用户提供了 7种可选择的工程类型。此 7种工程类型已经在图中标出，大家熟悉一下。 这里我们选择第一种ARM Executable Image工程类型，在“Project name：”下输入工程名，如 test，点击“Locatio...
