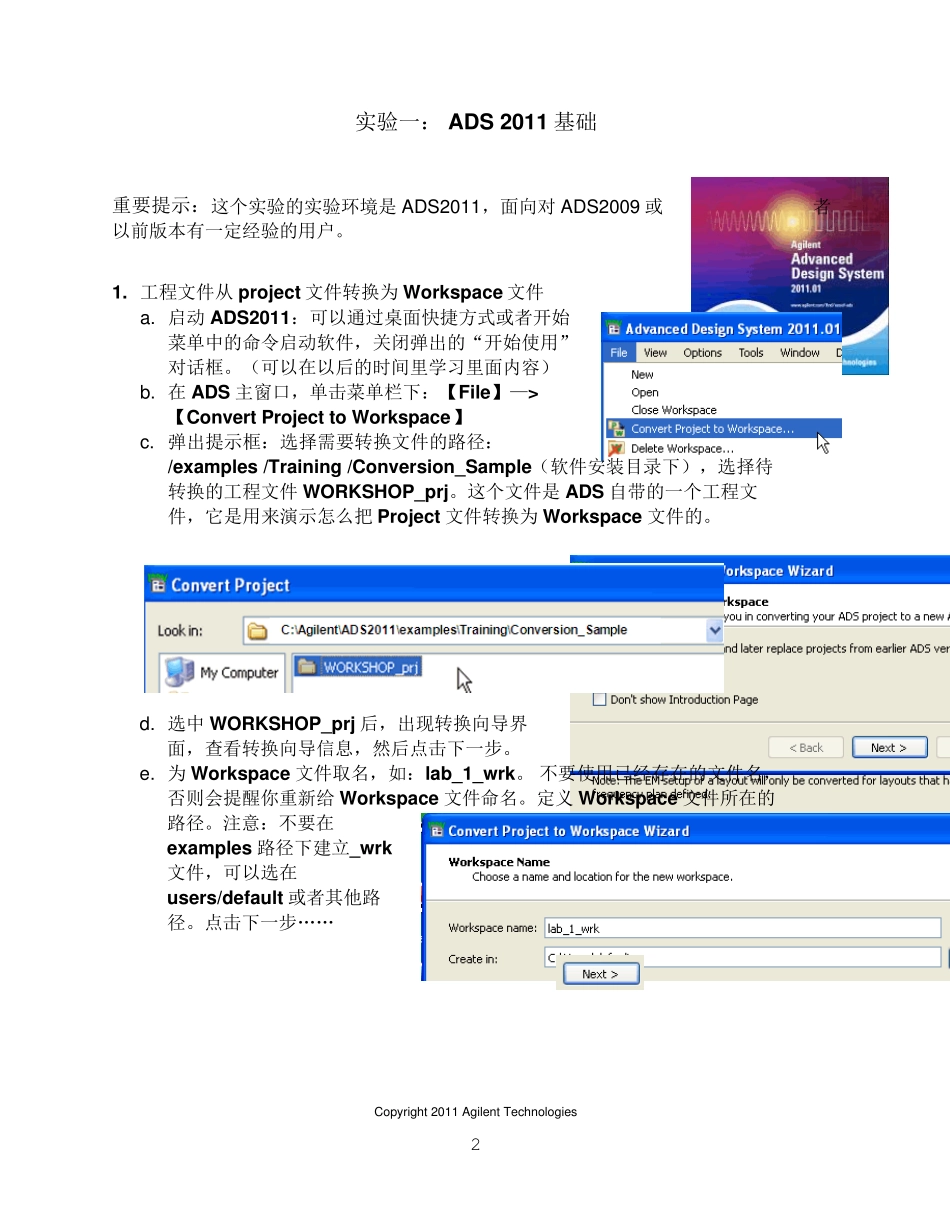

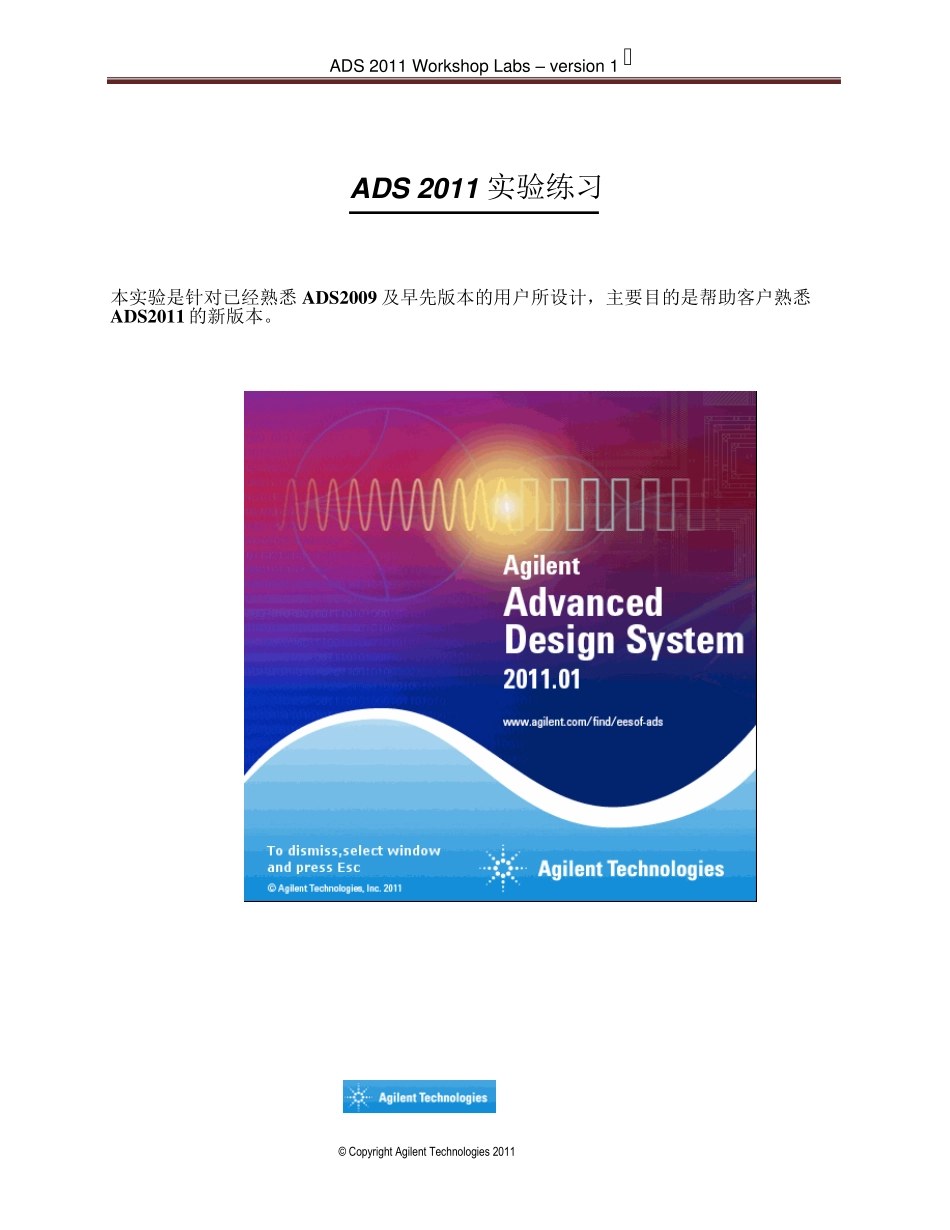

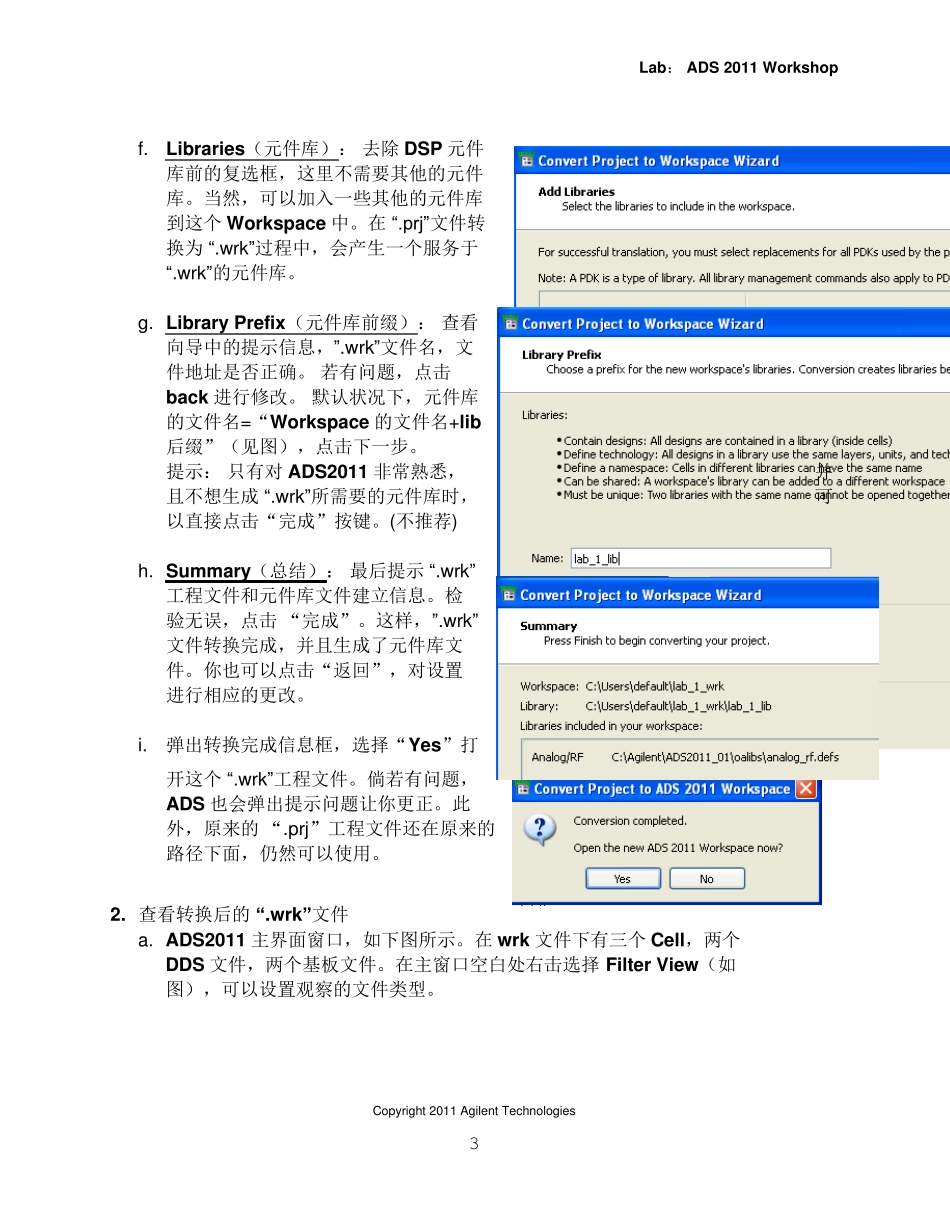

ADS 2011 Works hop Labs – v ers ion 1 © Copyright Agilent Technologies 2011 ADS 2011 实验练习 本实验是针对已经熟悉ADS2009 及早先版本的用户所设计，主要目的是帮助客户熟悉ADS2011 的新版本。 Copy right 2011 Agilent Technologies 2 实验一： ADS 2011 基础 重要提示： 这个实验的实验环境是ADS2011，面向对ADS2009 或者以前版本有一定经验的用户。 1. 工程文件从project 文件转换为Workspace 文件 a. 启动ADS2011：可以通过桌面快捷方式或者开始菜单中的命令启动软件，关闭弹出的“开始使用”对话框。（可以在以后的时间里学习里面内容） b. 在ADS 主窗口，单击菜单栏下：【File】—> 【Convert Project to Workspace】 c. 弹出提示框：选择需要转换文件的路径：/examples /Training /Conversion_Sample（软件安装目录下），选择待转换的工程文件WORKSHOP_prj。这个文件是ADS 自带的一个工程文件，它是用来演示怎么把 Project 文件转换为Workspace 文件的。 d. 选中WORKSHOP_prj 后，出现转换向导界面，查看转换向导信息，然后点击下一步。 e. 为Workspace 文件取名，如：lab_1_wrk。 不要使用已经存在的文件名，否则会提醒你重新给 Workspace 文件命名。定义 Workspace 文件所在的路径。注意：不要在examples 路径下建立_wrk文件，可以选在users/default 或者其他路径。点击下一步…… Lab： ADS 2011 Workshop Copyright 2011 Agilent Technologies 3 f. Libraries（元件库）： 去除DSP 元件库前的复选框，这里不需要其他的元件库。当然，可以加入一些其他的元件库到这个Workspace 中。在 “.prj”文件转换为 “.wrk”过程中，会产生一个服务于 “.wrk”的元件库。 g. Library Prefix（元件库前缀）： 查看向导中的提示信息，”.wrk”文件名，文件地址是否正确。 若有问题，点击back 进行修改。 默认状况下，元件库的文件名=“Workspace 的文件名+lib后缀”（见图），点击下一步。 提示： 只有对 ADS2011 非常熟悉，并且不想生成 “.wrk”所需要的元件库时，可以直接点击“完成”按键。(不推荐) h. Summary（总结）： 最后提示 “.wrk”工程文件和元件库文件建立信息。检验无误，点击 “完成”。这样，”.wrk”文件转换完成，并且生成了元件库文件。你也可以点击“返回”，对设置进行相应的更改。 i. 弹出转换完成信息框...
