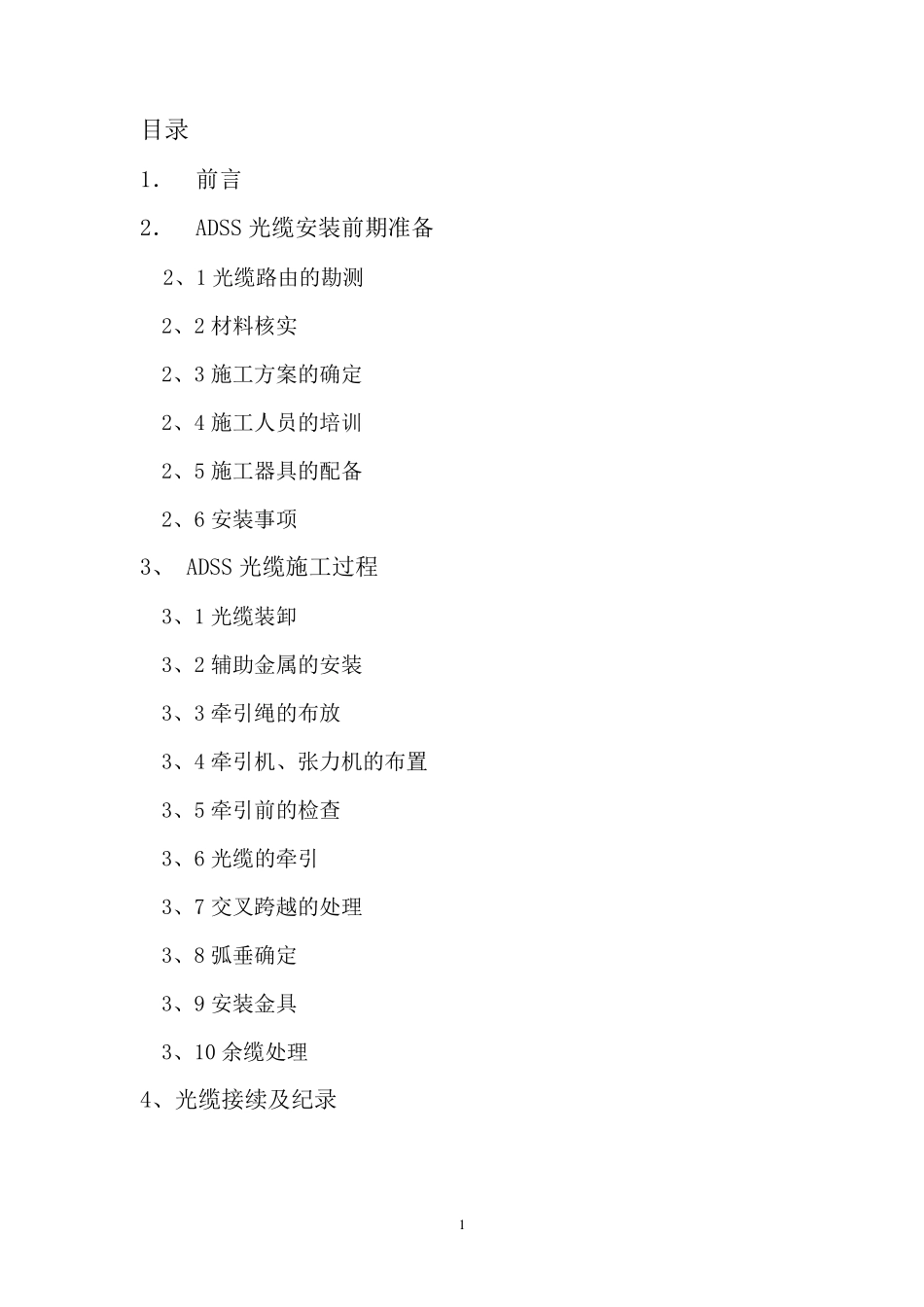

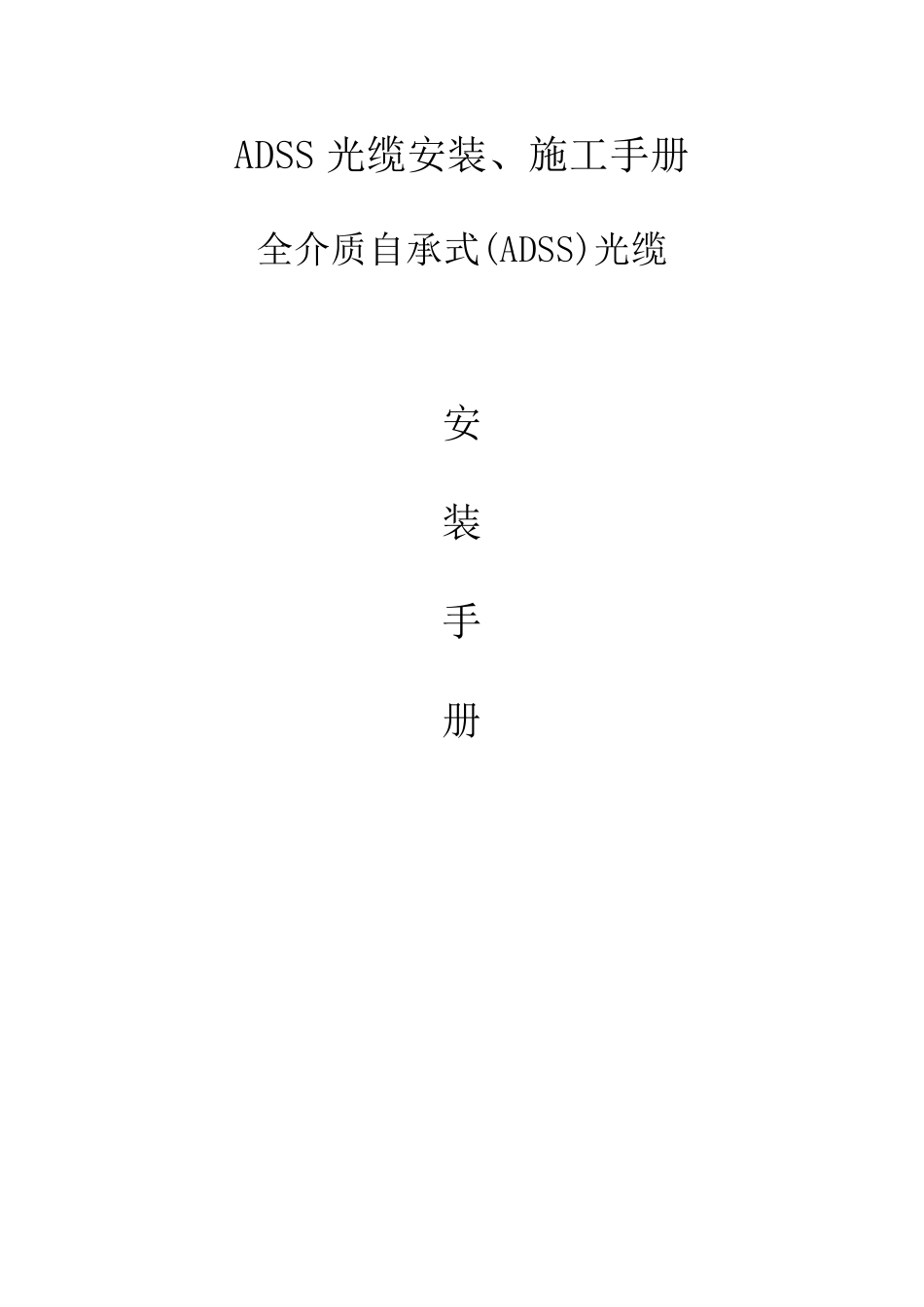

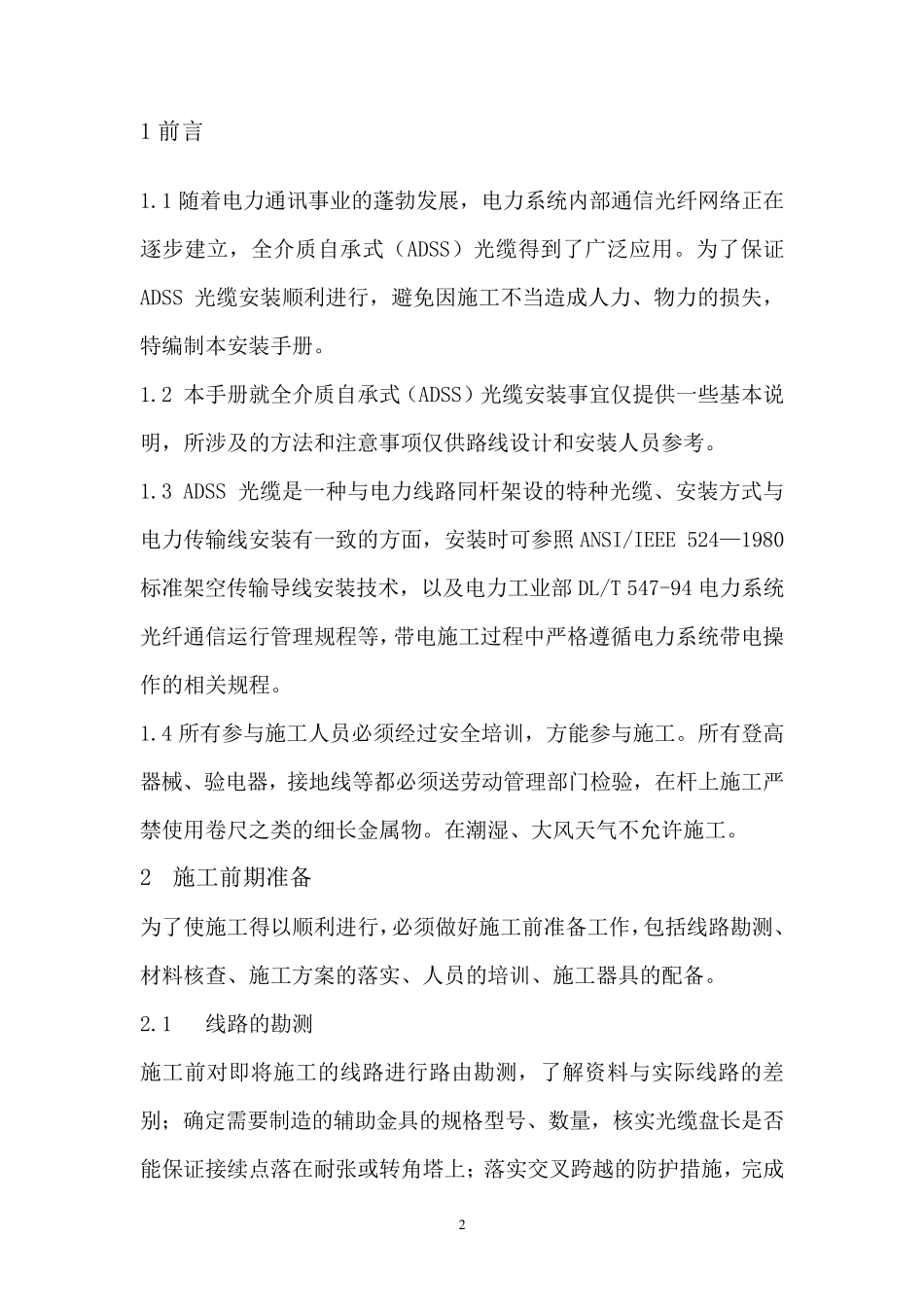

ADSS 光缆安装、施工手册 全介质自承式(ADSS)光缆 安 装 手 册 1 目录 1． 前言 2． ADSS 光缆安装前期准备 2、1 光缆路由的勘测 2、2 材料核实 2、3 施工方案的确定 2、4 施工人员的培训 2、5 施工器具的配备 2、6 安装事项 3、 ADSS 光缆施工过程 3、1 光缆装卸 3、2 辅助金属的安装 3、3 牵引绳的布放 3、4 牵引机、张力机的布置 3、5 牵引前的检查 3、6 光缆的牵引 3、7 交叉跨越的处理 3、8 弧垂确定 3、9 安装金具 3、10 余缆处理 4、光缆接续及纪录 2 1 前言 1.1 随着电力通讯事业的蓬勃发展，电力系统内部通信光纤网络正在逐步建立，全介质自承式（ADSS）光缆得到了广泛应用。为了保证ADSS 光缆安装顺利进行，避免因施工不当造成人力、物力的损失，特编制本安装手册。 1.2 本手册就全介质自承式（ADSS）光缆安装事宜仅提供一些基本说明，所涉及的方法和注意事项仅供路线设计和安装人员参考。 1.3 ADSS 光缆是一种与电力线路同杆架设的特种光缆、安装方式与电力传输线安装有一致的方面，安装时可参照ANSI/IEEE 524—1980标准架空传输导线安装技术，以及电力工业部DL/T 547-94 电力系统光纤通信运行管理规程等，带电施工过程中严格遵循电力系统带电操作的相关规程。 1.4 所有参与施工人员必须经过安全培训，方能参与施工。所有登高器械、验电器，接地线等都必须送劳动管理部门检 验，在杆上 施工严禁 使 用卷 尺 之 类 的细 长 金 属 物。在潮 湿 、大 风 天 气 不允 许 施工。 2 施工前期 准备 为了使 施工得以顺利进行，必须做 好 施工前准备 工作，包 括 线路勘 测 、材 料 核 查 、施工方案 的落 实 、人员的培训、施工器具 的配 备 。 2.1 线路的勘 测 施工前对 即 将 施工的线路进行路由 勘 测 ，了解 资 料 与实 际 线路的差别 ； 确 定 需 要 制造的辅 助 金 具 的规格型 号 、数 量 ，核 实 光缆盘 长 是否能保证接续 点 落 在耐 张 或 转 角 塔 上 ； 落 实 交 叉 跨 越 的防 护 措 施，完 成 3 交叉跨越协议；对沿线路由地面清理；对需要跨越的电力线路`做好记载，以便施工时办理停电手续；验算跨越是否满足规定要求。 2.2 材料核实 2.2.1 ADSS 光缆 根据光缆线路设计要求，清点核对已运到现场的光缆、器械、测试记录、产品质量合格证。首先检查光...
