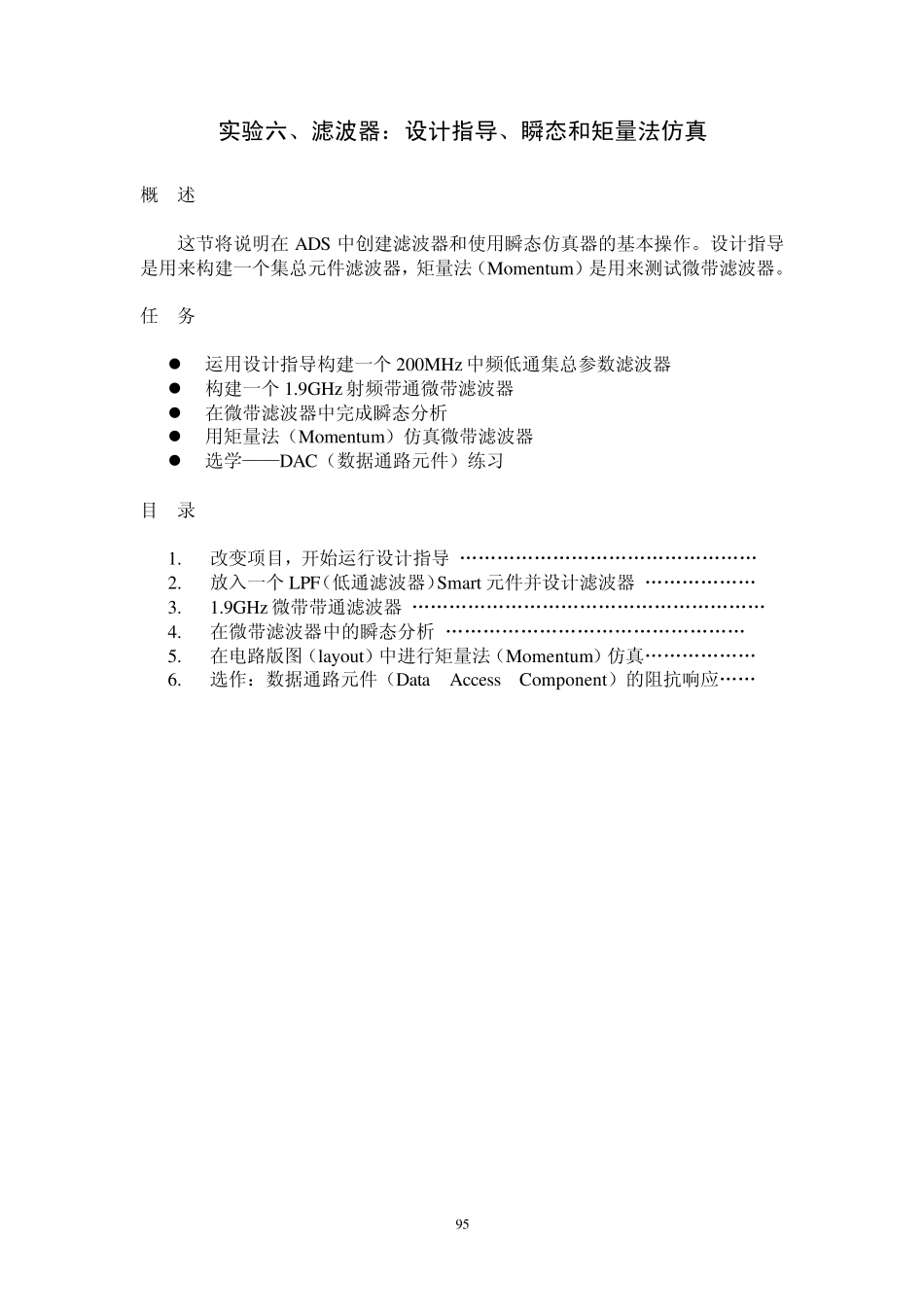

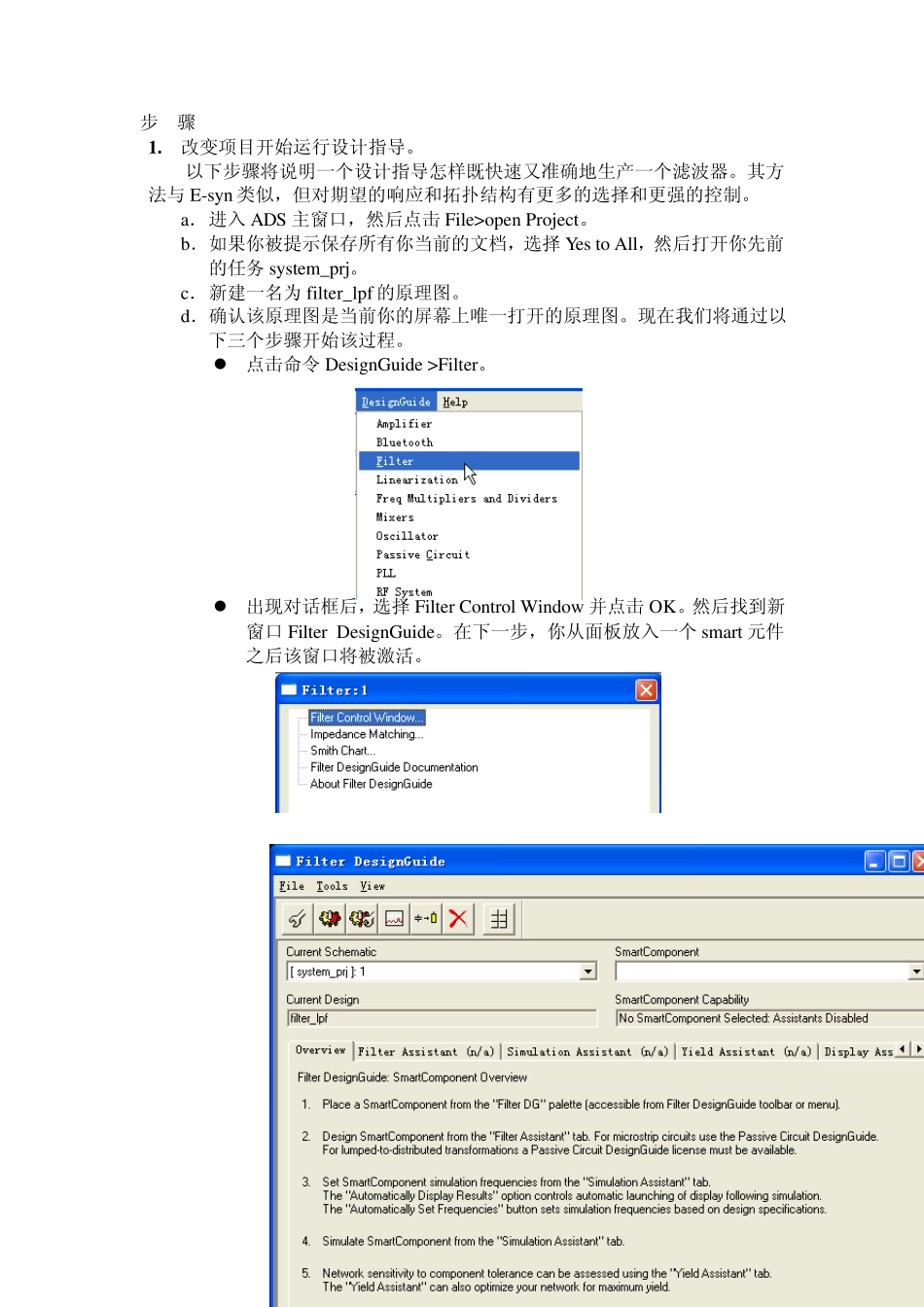

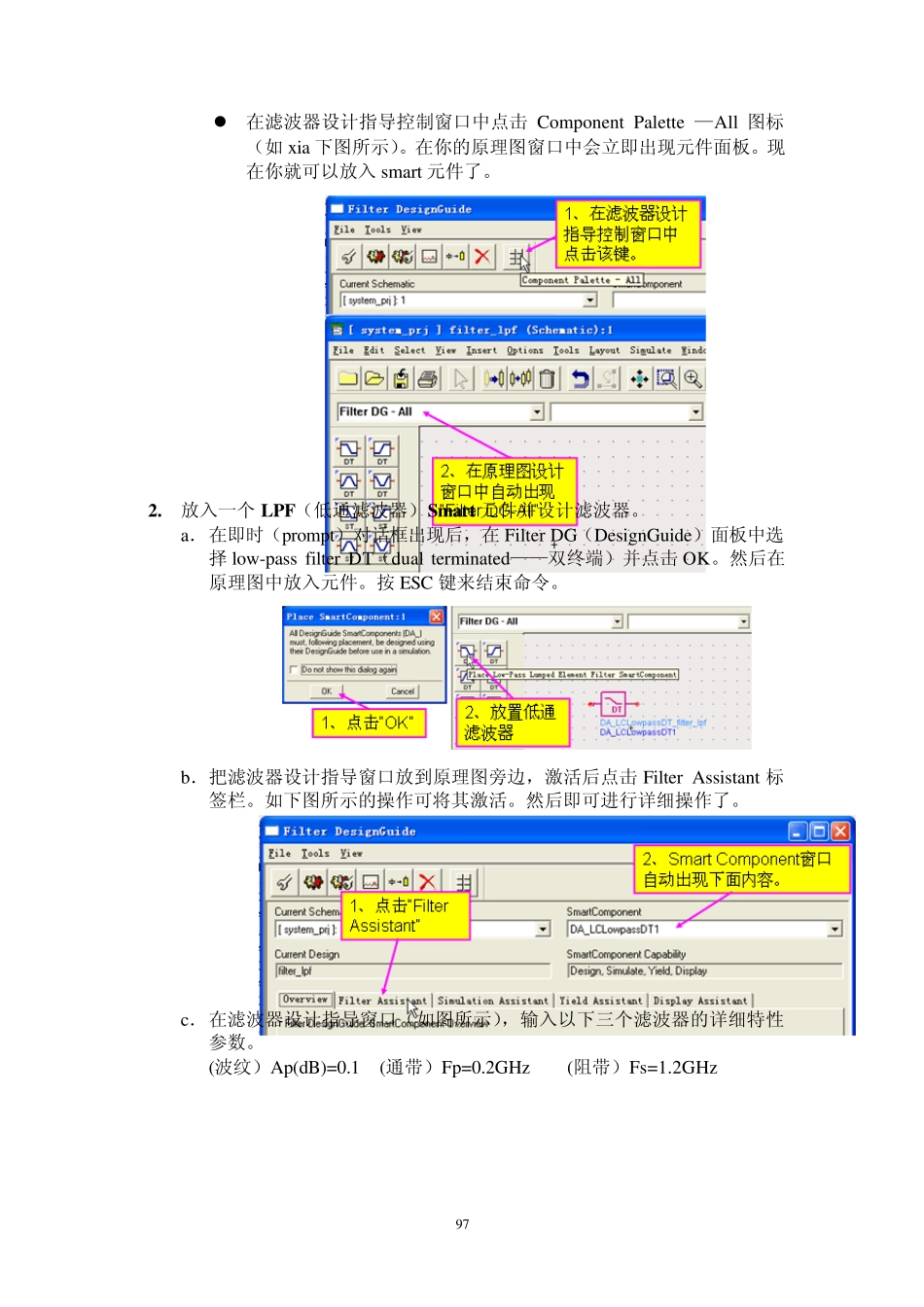

95 实验六、滤波器：设计指导、瞬态和矩量法仿真 概 述 这节将说明在ADS 中创建滤波器和使用瞬态仿真器的基本操作。设计指导是用来构建一个集总元件滤波器，矩量法（Momentum）是用来测试微带滤波器。 任 务  运用设计指导构建一个200MHz中频低通集总参数滤波器  构建一个1.9GHz射频带通微带滤波器  在微带滤波器中完成瞬态分析  用矩量法（Momentum）仿真微带滤波器  选学——DAC（数据通路元件）练习 目 录 1. 改变项目，开始运行设计指导 „„„„„„„„„„„„„„„„ 96 2. 放入一个LPF（低通滤波器）Smart 元件并设计滤波器 „„„„„„ 97 3. 1.9GHz微带带通滤波器 „„„„„„„„„„„„„„„„„„„99 4. 在微带滤波器中的瞬态分析 „„„„„„„„„„„„„„„„ 101 5. 在电路版图（layout）中进行矩量法（Momentum）仿真„„„„„„104 6. 选作：数据通路元件（Data Access Component）的阻抗响应„„110 96 步 骤 1 . 改变项目开始运行设计指导。 以下步骤将说明一个设计指导怎样既快速又准确地生产一个滤波器。其方法与 E-syn 类似，但对期望的响应和拓扑结构有更多的选择和更强的控制。 a． 进入 ADS 主窗口，然后点击 File>open Project。 b．如果你被提示保存所有你当前的文档，选择 Yes to All，然后打开你先前的任务 system_prj。 c． 新建一名为 filter_lpf 的原理图。 d．确认该原理图是当前你的屏幕上唯一打开的原理图。现在我们将通过以下三个步骤开始该过程。  点击命令 DesignGuide >Filter。  出现对话框后，选择 Filter Control Window 并点击 OK。然后找到新窗口 Filter DesignGuide。在下一步，你从面板放入一个 smart 元件之后该窗口将被激活。 97  在滤波器设计指导控制窗口中点击Component Palette —All 图标（如 xia 下图所示）。在你的原理图窗口中会立即出现元件面板。现在你就可以放入 smart 元件了。 2. 放入一个 LPF（低通滤波器）Smart元件并设计滤波器。 a． 在即时（prompt）对话框出现后，在Filter DG（DesignGuide）面板中选择 low-pass filter DT（dual terminated——双终端）并点击OK。然后在原理图中放入元件。按 ESC 键来结束命令。 b．把滤波器设计指导窗口放到原理图旁边，激活后点击Filter Assistant 标签栏。如下图所示的操作可将其激活。然后即...
