ADS版图导入、编辑、仿真简明教程

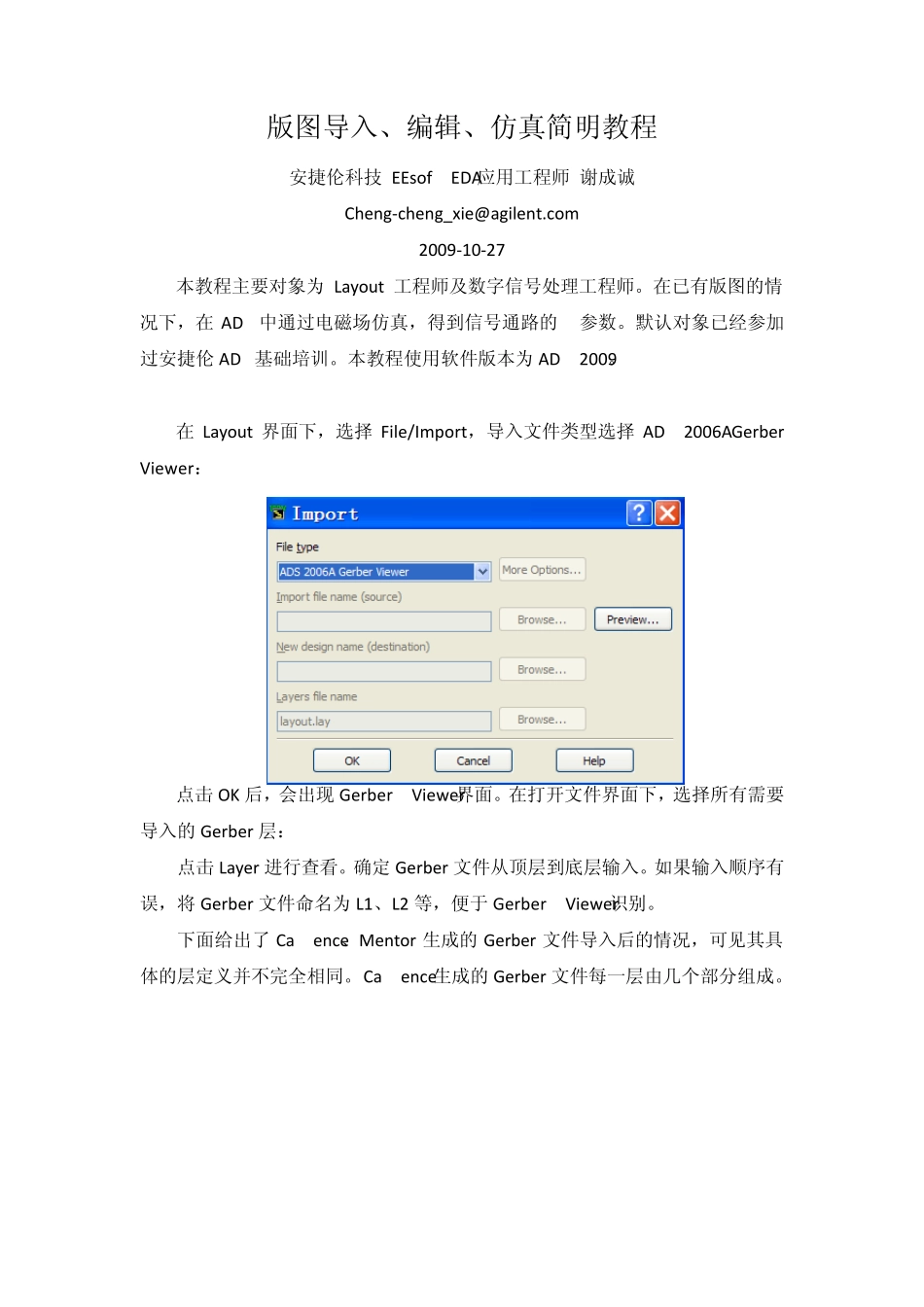

ADS版图导入、编辑、仿真简明教程_第1页
1/12

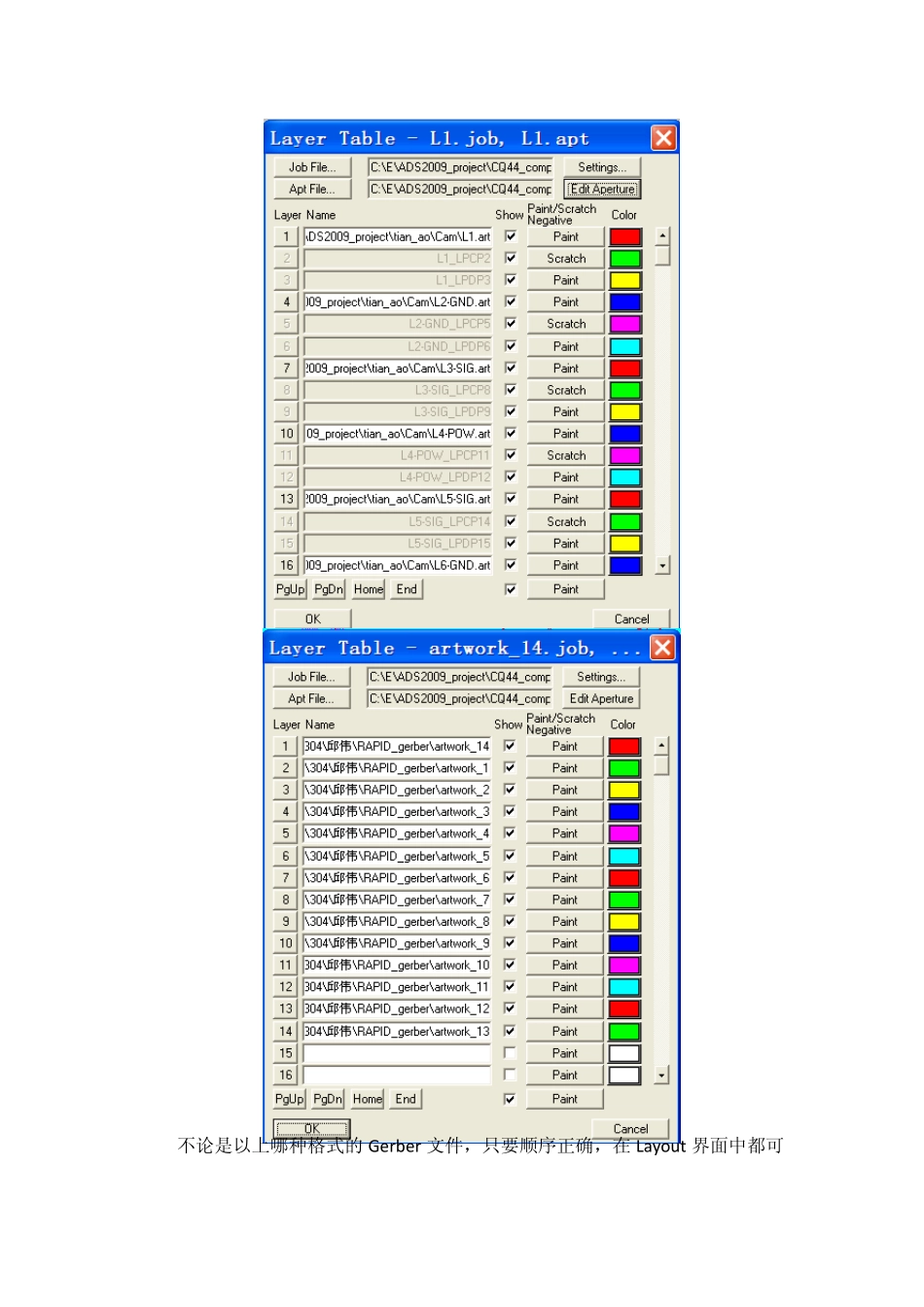

ADS版图导入、编辑、仿真简明教程_第2页
2/12

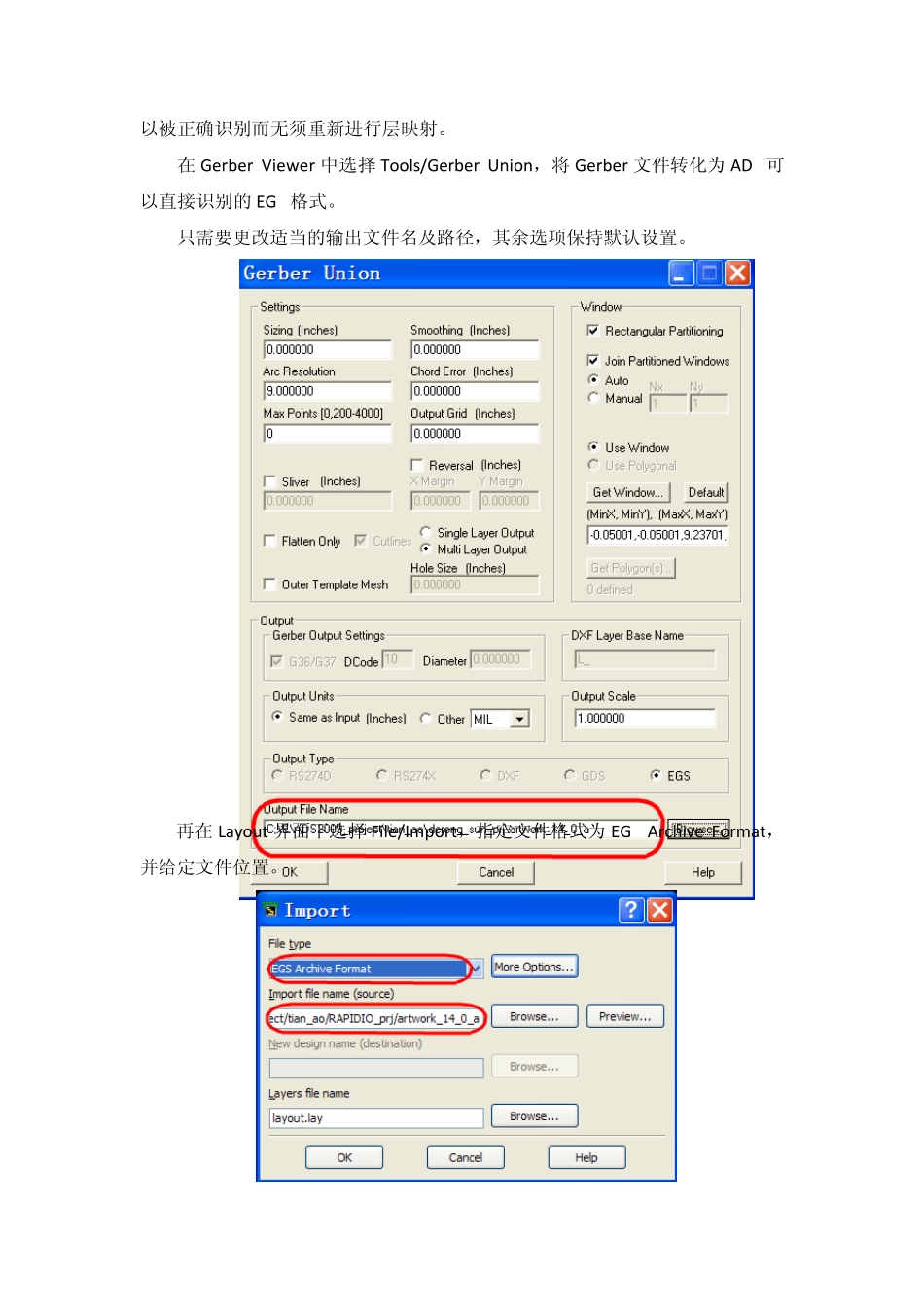

ADS版图导入、编辑、仿真简明教程_第3页
3/12
版图导入、编辑、仿真简明教程 安捷伦科技 EEsof EDA 应用工程师 谢成诚 Cheng-cheng_xie@agilent.com 2009-10-27 本教程主要对象为 Layout 工程师及数字信号处理工程师。在已有版图的情况下,在 ADS中通过电磁场仿真,得到信号通路的 S参数。默认对象已经参加过安捷伦 ADS基础培训。本教程使用软件版本为 ADS2009。 在 Layout 界面下,选择 File/Import,导入文件类型选择 ADS2006A Gerber Viewer: 点击 OK 后,会出现 Gerber Viewer界面。在打开文件界面下,选择所有需要导入的 Gerber 层: 点击 Layer 进行查看。确定 Gerber 文件从顶层到底层输入。如果输入顺序有误,将 Gerber 文件命名为 L1、L2 等,便于 Gerber Viewer识别。 下面给出了 Cadence、Mentor 生成的 Gerber 文件导入后的情况,可见其具体的层定义并不完全相同。Cadence生成的 Gerber 文件每一层由几个部分组成。 不论是以上哪种格式的Gerber 文件,只要顺序正确,在 Layout 界面中都可以被正确识别而无须重新进行层映射。 在 Gerber Viewer 中选择 Tools/Gerber Union,将 Gerber 文件转化为 ADS可以直接识别的 EGS格式。 只需要更改适当的输出文件名及路径,其余选项保持默认设置。 再在 Layout 界面下选择 File/Import,指定文件格式为 EGS Archive Format,并给定文件位置。 现在可以在Layout界面中观察每一层。在Options/Layer选项下可以查看层对应关系: 使用过孔导入 Designkit,可以将对应过孔快速导入。在安装 Drill_Import designkit后,Layout界面会出现一个新菜单 Drill Import。 选择相对应的文件格式,并进行设定。特别要注意正确设定数字位数。 现在,找出需要进行分析的线路,删除无关的走线等。 使用两个有效命令可以帮助我们快速进行编辑:Crop 及 Chop。在选中所有物体后,使用 Crop 可以保留选择的部分;而 Chop 与之相反,为删掉选中的部分。 可以得到需要分析的信号线。建议将其另存为一个名字。如下路径为从高速接头到芯片的走线。 还需要对基片叠层情况进行设置。选择 Momentum/Substrate/Create/Modify,首先设置基片情况。要对每一层进行命名,并制定其厚度、介电常数及损耗。需要注意的是,基片的第一层和最后一层应该是空气( FreeSpace)。 叠层设置好以后,进行覆铜的设置。最好设置金属层的延伸情况,并指定其厚度。对于差分信号线的仿真,金属厚度对...
