ADS教程第9章

ADS教程第9章_第1页
1/20
ADS教程第9章_第2页
2/20
ADS教程第9章_第3页
3/20

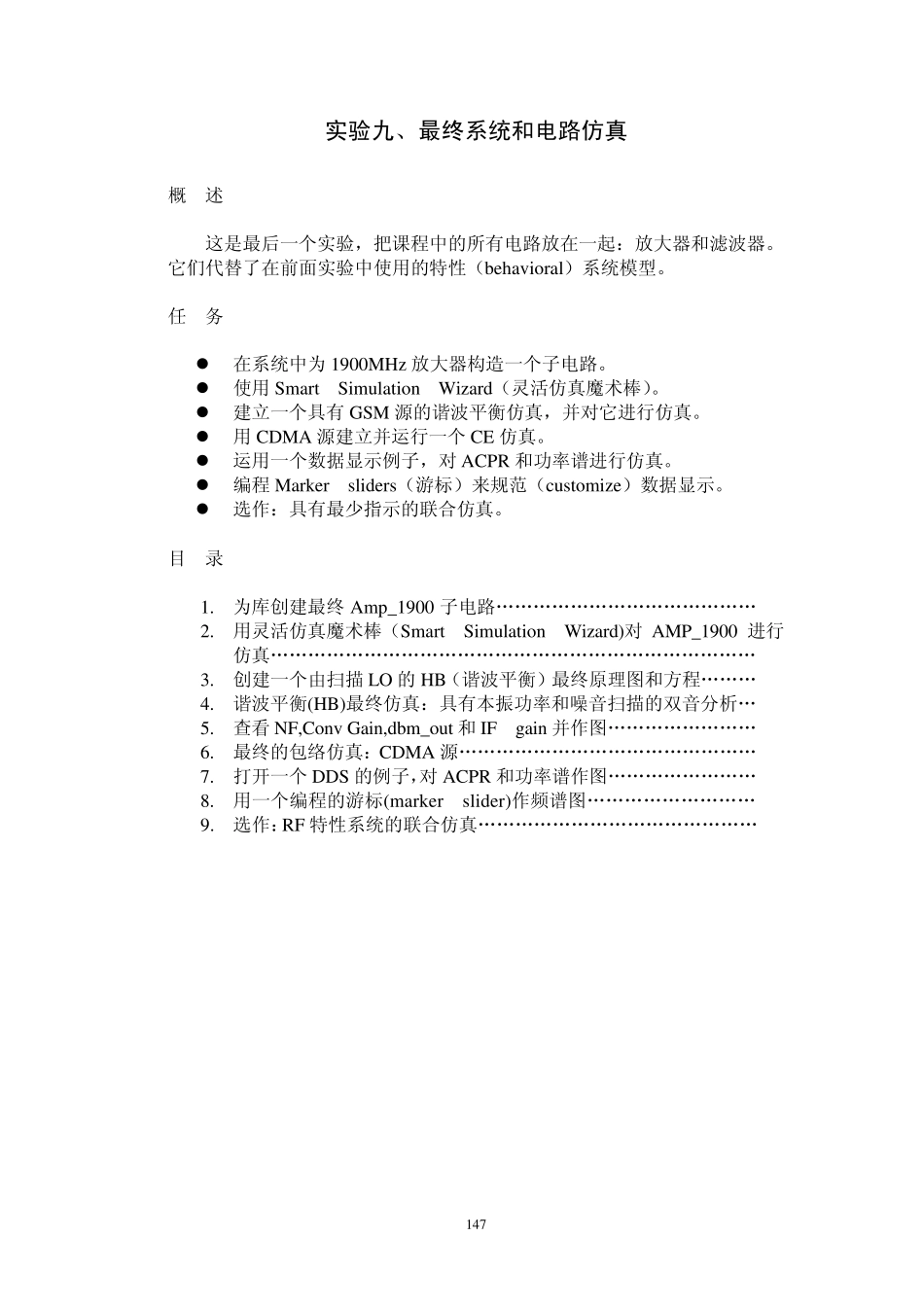

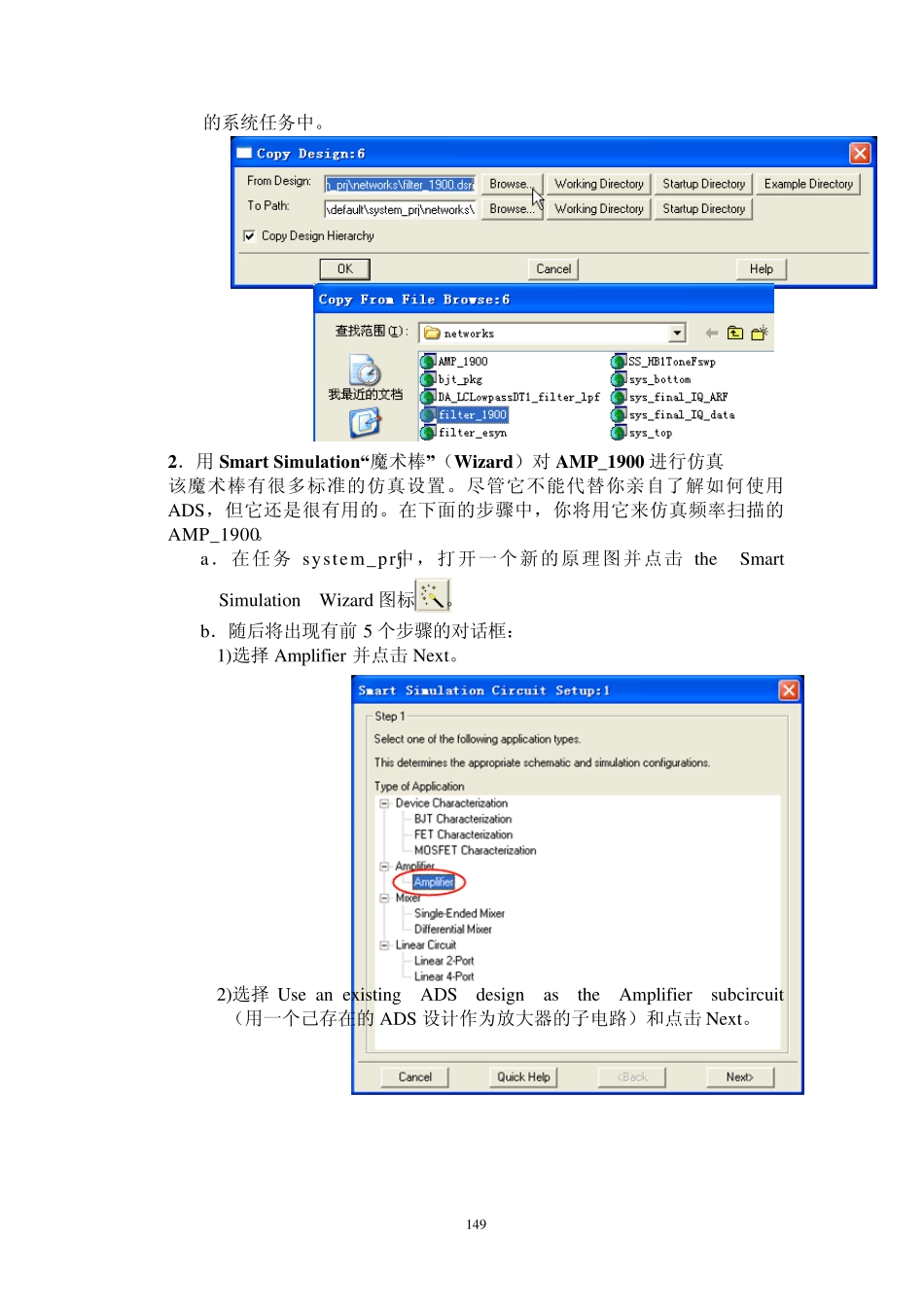

147 实验九、最终系统和电路仿真 概 述 这是最后一个实验,把课程中的所有电路放在一起:放大器和滤波器。它们代替了在前面实验中使用的特性(behavioral)系统模型。 任 务  在系统中为1900MHz 放大器构造一个子电路。  使用Smart Simulation Wizard(灵活仿真魔术棒)。  建立一个具有GSM 源的谐波平衡仿真,并对它进行仿真。  用CDMA 源建立并运行一个CE 仿真。  运用一个数据显示例子,对ACPR 和功率谱进行仿真。  编程Marker sliders(游标)来规范(customize)数据显示。  选作:具有最少指示的联合仿真。 目 录 1. 为库创建最终Amp_1900 子电路……………………………………148 2. 用灵活仿真魔术棒(Smart Simulation Wizard)对AMP_1900 进行仿真……………………………………………………………………149 3. 创建一个由扫描 LO 的HB(谐波平衡)最终原理图和方程………153 4. 谐波平衡(HB)最终仿真:具有本振功率和噪音扫描的双音分析…155 5. 查看 NF,Conv Gain,dbm_out 和IF gain 并作图……………………157 6. 最终的包络仿真:CDMA 源…………………………………………157 7. 打开一个DDS 的例子,对ACPR 和功率谱作图……………………158 8. 用一个编程的游标(marker slider)作频谱图………………………160 9. 选作:RF 特性系统的联合仿真………………………………………162 148 步 骤 1.为库创建最终AMP_1900 子电路 a.用一个新名AMP_1900 保存最后的放大器电路包络设计(ckt_env_gsm),这个原理图将成为一个你的系统任务中要用到最终的放大器设计。 b.如图所示.删去所有的仿真控制元件、变量、源等。设置 Vdc=5V。在File>Design Parameters 中将元件实 例 名改 为AMP_1900, 符 号 名为SYM_Amplifier。同时,确定放置端口连结器(port connector)1 和 2 到输入输出端。检查电路并保存和关闭 AMP_1900 设计。 c.进入 ADS 主窗口并打开/转移(Open/Change)到System_prj。这里有你设计的RF_sys 和滤波器。 d.在 system_prj 中打开一个新的原理图。然后点击 File>Copy Design。如图所示在 From Design 栏 中点 击 按 钮 Browse, 并 点 击 amp_1900 project/networks,然后选择 AMP_1900 在 TO Path 栏中,点击 Working Directory,并点击 OK——文件和它下属的文档(bjt_pkg)都将复制到...
