AD输出gerber文件方法步骤

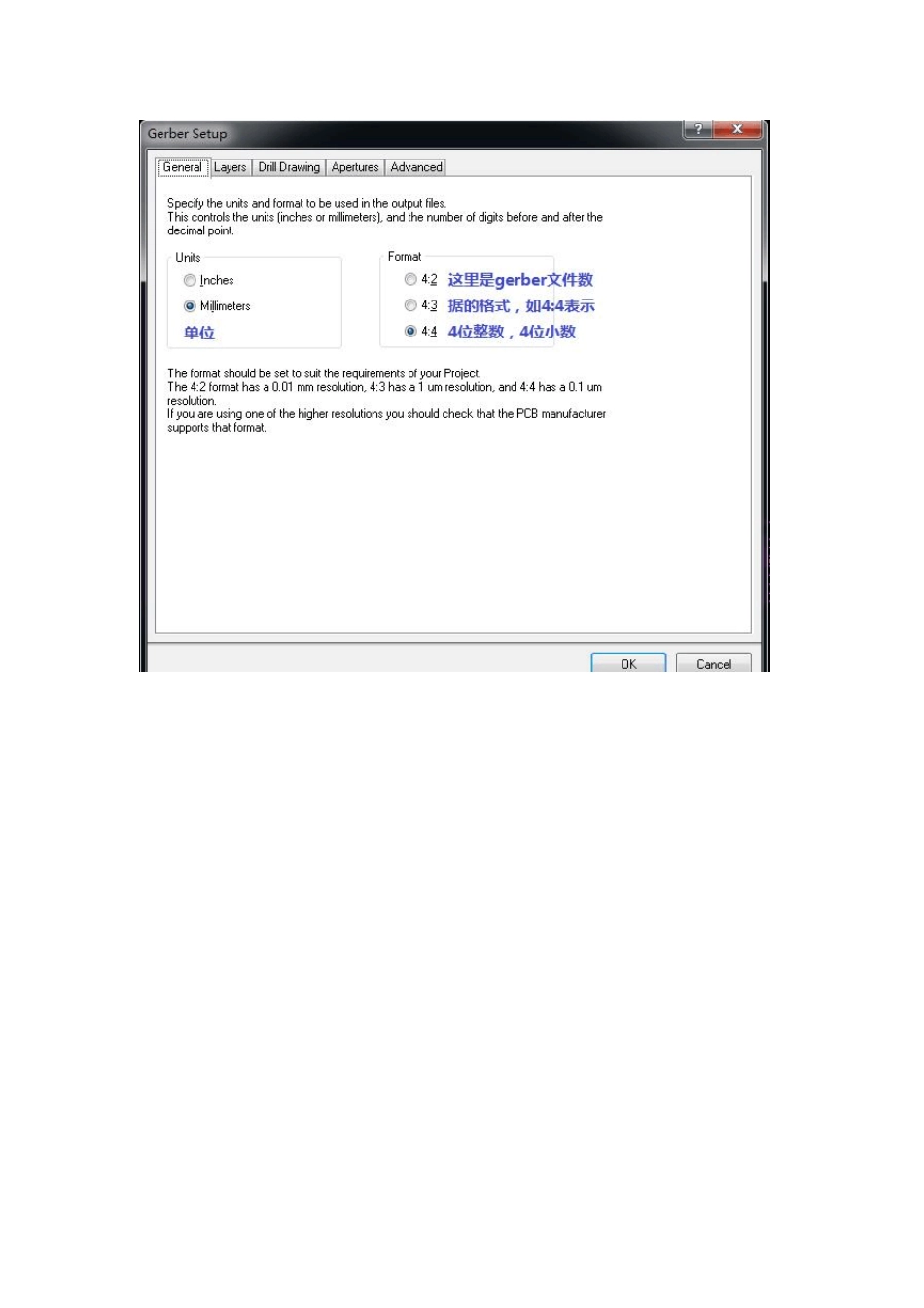

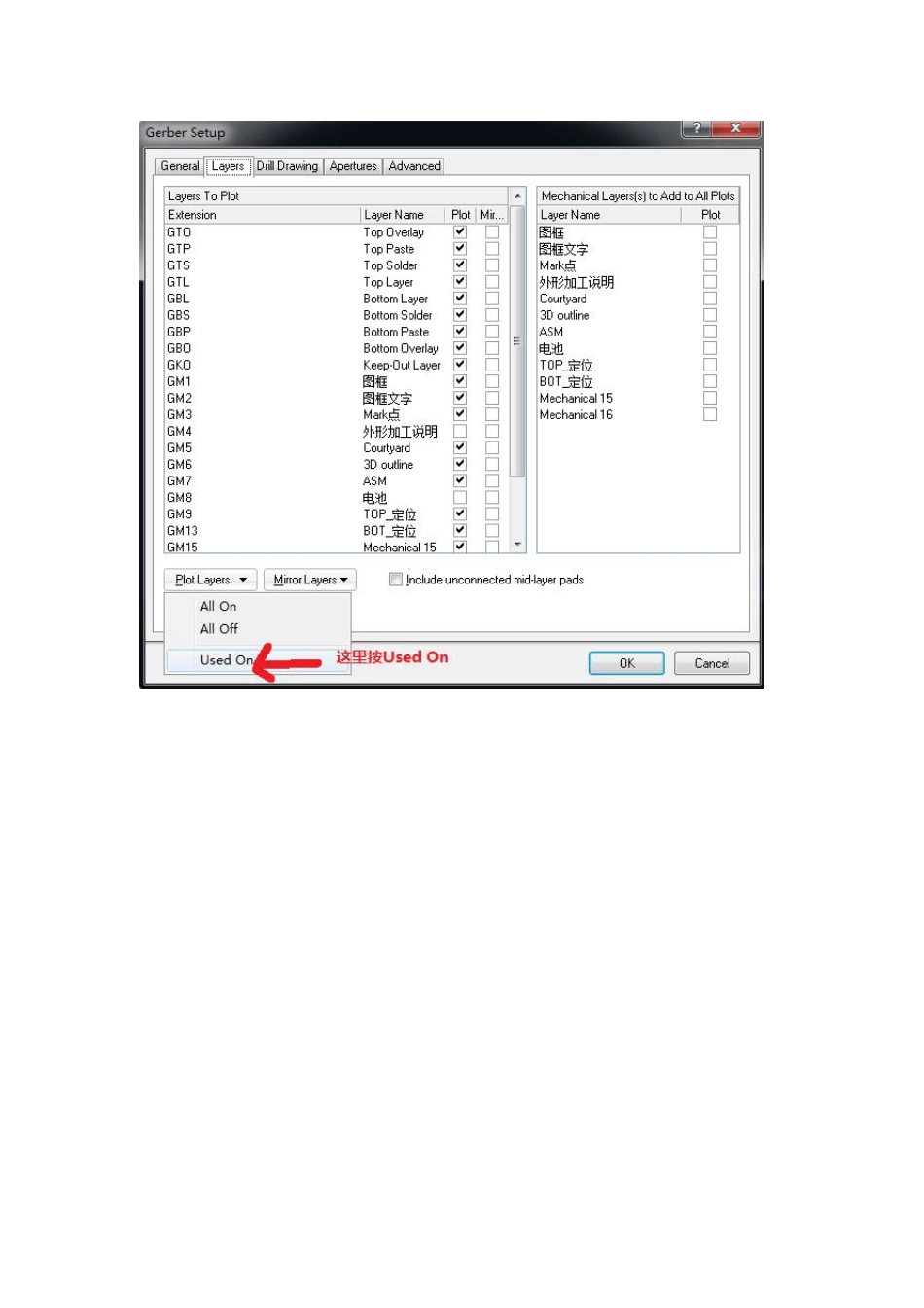

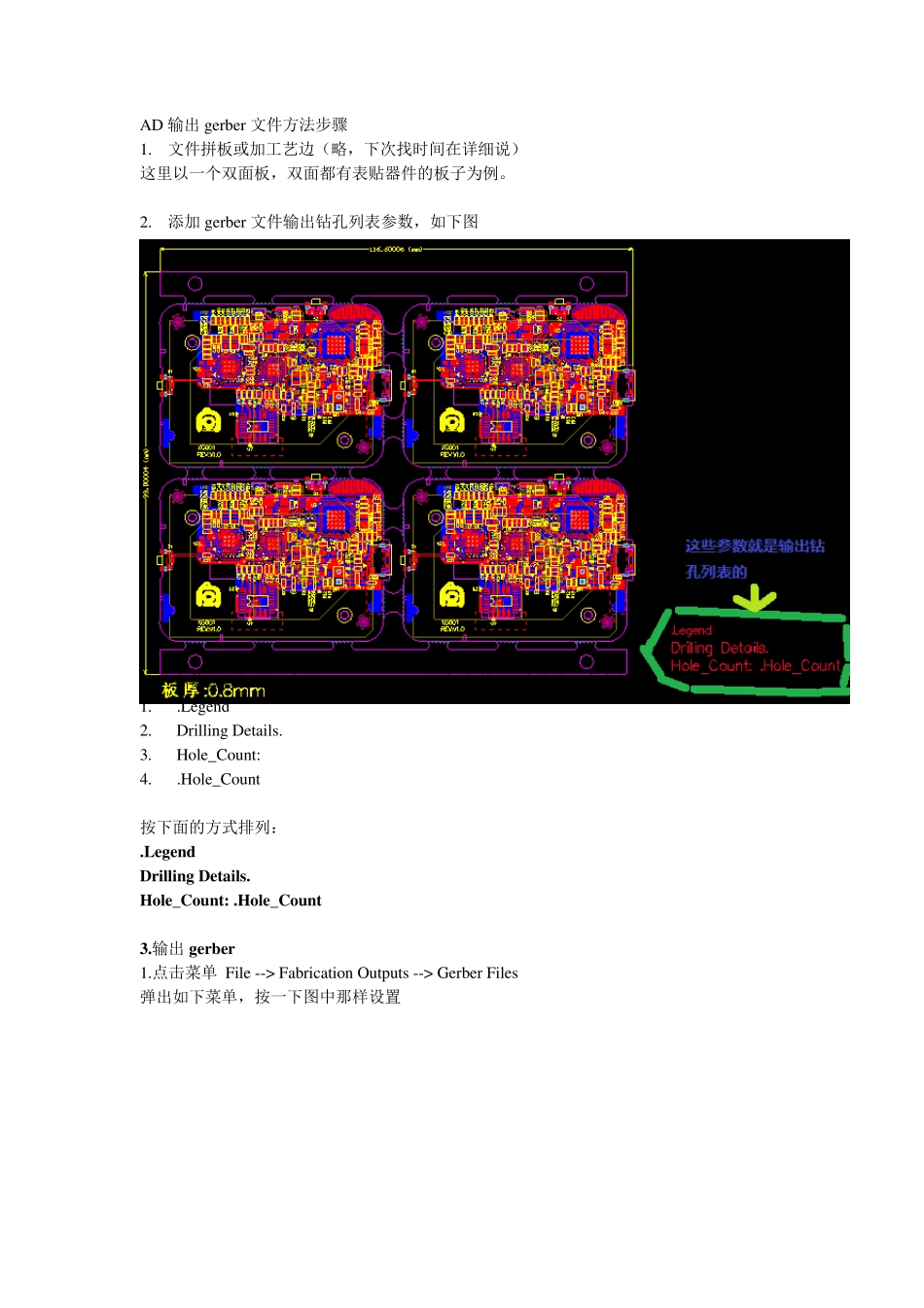

AD 输出 gerber 文件方法步骤 1. 文件拼板或加工艺边（略，下次找时间在详细说） 这里以一个双面板，双面都有表贴器件的板子为例。 2. 添加 gerber 文件输出钻孔列表参数，如下图 这些参数设置如下：在层 Drill Draw ing 添加字符 ，总共是 4 个字符串， 1. .Legend 2. Drilling Details. 3. Hole_Cou nt: 4. .Hole_Cou nt 按下面的方式排列： .Legend Drilling Details. Hole_Count: .Hole_Count 3.输出 gerber 1.点击菜单 File --> Fabrication Ou tpu ts --> Gerber Files 弹出如下菜单，按一下图中那样设置 按 ok 后会弹出下图，证明已经输出 gerber文件了。CAM 文件不用保存。 4. 输出钻孔文件 1. 点击菜单 File --> Fabrication Ou tpu ts --> NC Drill Files 弹出下图 弹出下图 按 ok 生成转钻孔文件，弹出下图证明已经正确输出 gerber文件。 5. gerber 文件和钻孔文件已经生成，提取有用的 gerber 文件和钻孔文件 到项目文件的目录下： 如上图所示的文件夹里面把如下 gerber 文件 copy出来 a) pcb 打板 gerber 文件说明： .GTL 1_ TopLayer TOP 线路 .GBL 2_ BottomLayer BOTTOM 线路 .GTO TopOverlay TOP 丝印 .GBO BottomLayerOverlay BottomLayer 丝印 .GTS TopSolder TOP SolderMask .GBS BottomSolder BOTTOM SolderMask .GKO KeepOutLayer 外形 .GD1 Drill Drawing 钻孔列表 .GG1 Drill Guide 钻孔图 .apr D 码表 D 码表 拼板 XG001_V1-Rou ndHoles.TXT 圆形孔钻孔文件 拼板 XG001_V1-SlotHoles.TXT 椭圆孔钻孔文件 b) 钢网 gerber 文件 .GKO PCB 外形 .GTO Top 丝印 .GTP TopPaste .GBO BOTTOM 丝印 .GBP BOTTOMPaste
