AGCAVC系统软件操作说明

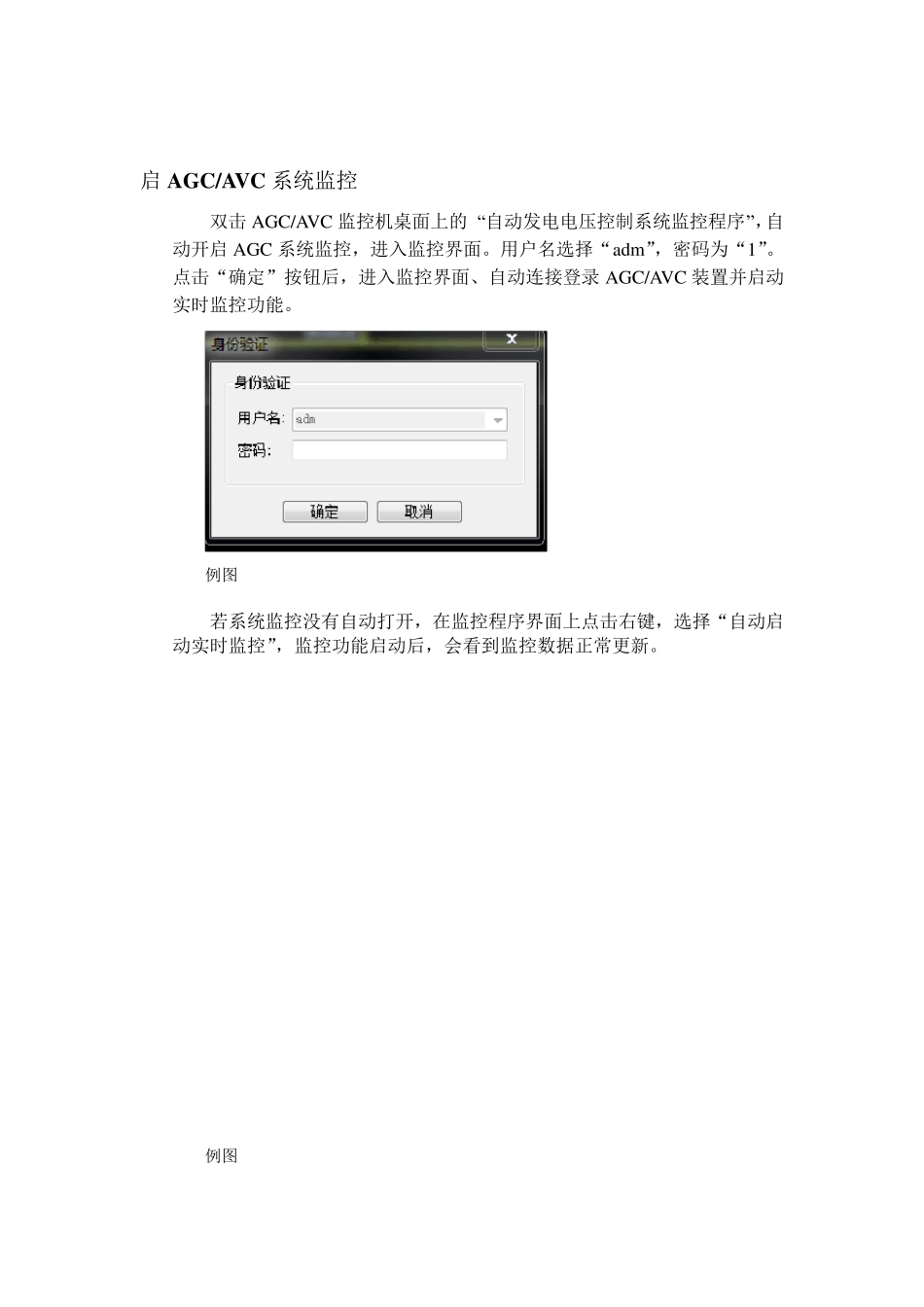

自动发电自动电压控制 操作说明 启AGC/AVC 系统监控 双击AGC/AVC 监控机桌面上的 “自动发电电压控制系统监控程序”，自动开启AGC 系统监控，进入监控界面。用户名选择“adm ”，密码为“1”。点击“确定”按钮后，进入监控界面、自动连接登录 AGC/AVC 装置并启动实时监控功能。 例图 若系统监控没有自动打开，在监控程序界面上点击右键，选择“自动启动实时监控”，监控功能启动后，会看到监控数据正常更新。 例图 2、停止AGC 系统监控 在监控界面上点击右键，选择“停止AGC 实时监控”，即可退出实时监控。密码同上。 3、启动 AGC 系统 在监控界面上点击右键，选择“AGC 投入”，即可启动 AGC 自动发电控制系统，同时信息窗口弹出，显示 AGC 投入成功或失败。AVC 与 AGC操作一样。 4、退出 AGC 系统 在监控界面上点击右键，选择“AGC 退出”，即可退出自动发电控制。同时信息窗口弹出，显示 AGC 退出成功或失败。AVC 与之一样。 5、有功、无功目标值设定 【远方控制】 AGC 主站通过发 AGC 远方控制投退指令，切换 AGC 子站远方控制/本地控制模式，AGC 子站根据当前系统工况条件决定是否响应远方控制投退指令。在远方控制模式下系统将自动获取由中调下发的有功目标值。AGC子站超时未收到中调下发的有功目标值，将自动转换成本地控制模式。AVC同样适用此过程。 例图 【本地控制】 用户设定。在监控界面上点击鼠标右键，选择设定有功目标值，在弹出的输入框中输入有功目标值，点击确定。 例图 说明：解除设定值的方法为：在监控界面上单击鼠标右键，选择解除电压目标值设定。 注意：解除设定后系统将由限功率模式转到自由发电模式，即对有功不进行控制。 6 、系统工况监视 启动实时监控后，系统工况监视界面 例图  AGC 系统相关运行信息（图例）。 例图  AVC 系统运行相关信息 例图 AGC/AVC 投退状态：投入\退出 投入为绿色 退出为红色 AGC/AVC 控制模式：本地\远方 本地为绿色 远方为粉色 AGC/AVC 增闭锁：AGC 增闭锁指当前有功不可增加的遥信状态。正常绿色 闭锁红色 AGC/AVC 减闭锁：AGC 减闭锁指当前有功不可减少的遥信状态。正常绿色 闭锁红色 AGC 超发告警：当实际出力比目标值高时，AGC 超发告警为红色 当实际出力比目标值低时，AGC 超发告警为绿色，且显示 AGC超发告警正常 AGC 指令：有自由发电和限功率两种 自由发电为绿色 限功率为粉色 ...
