Agilent7820AGC工作站EZchrom操作指南

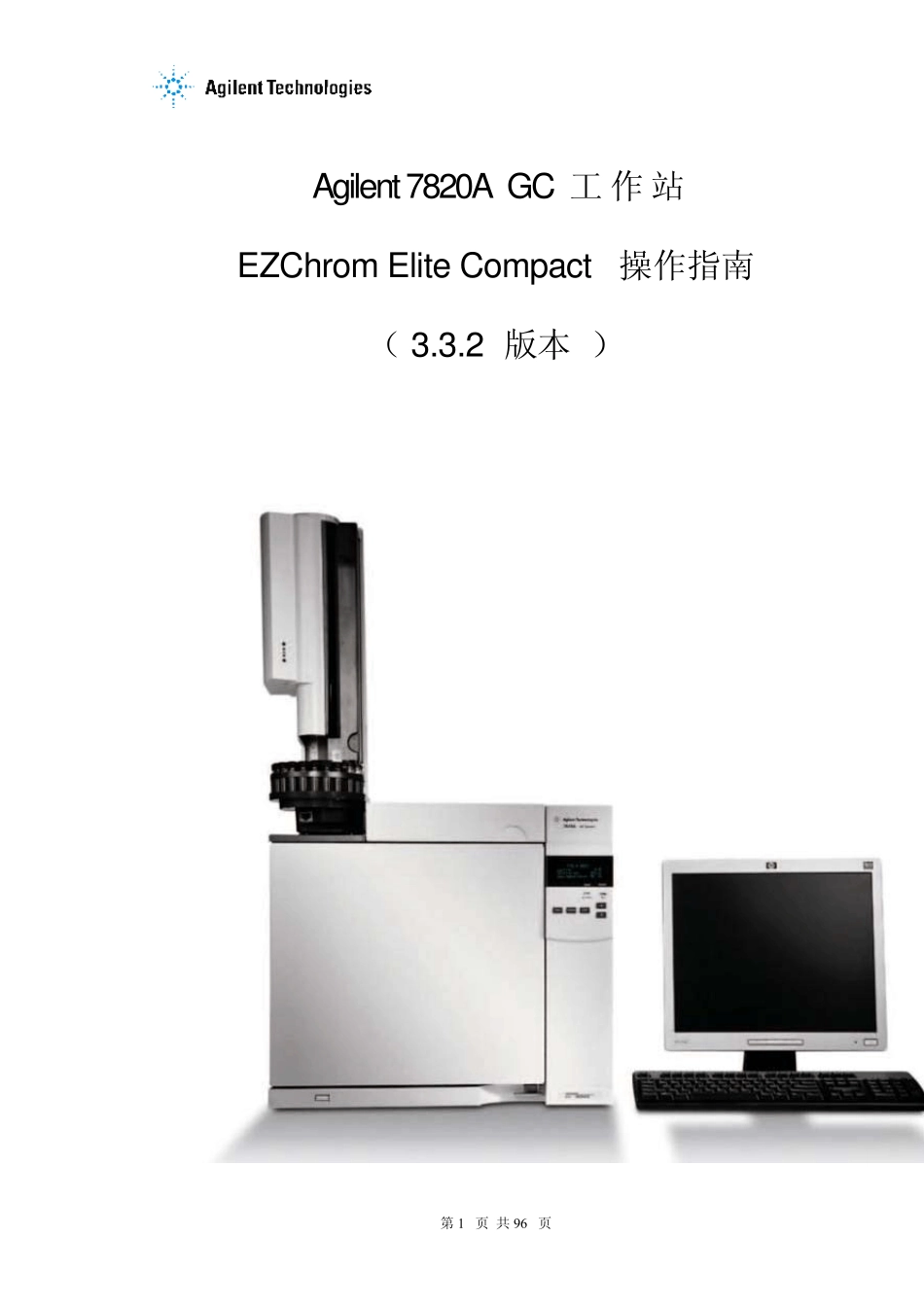

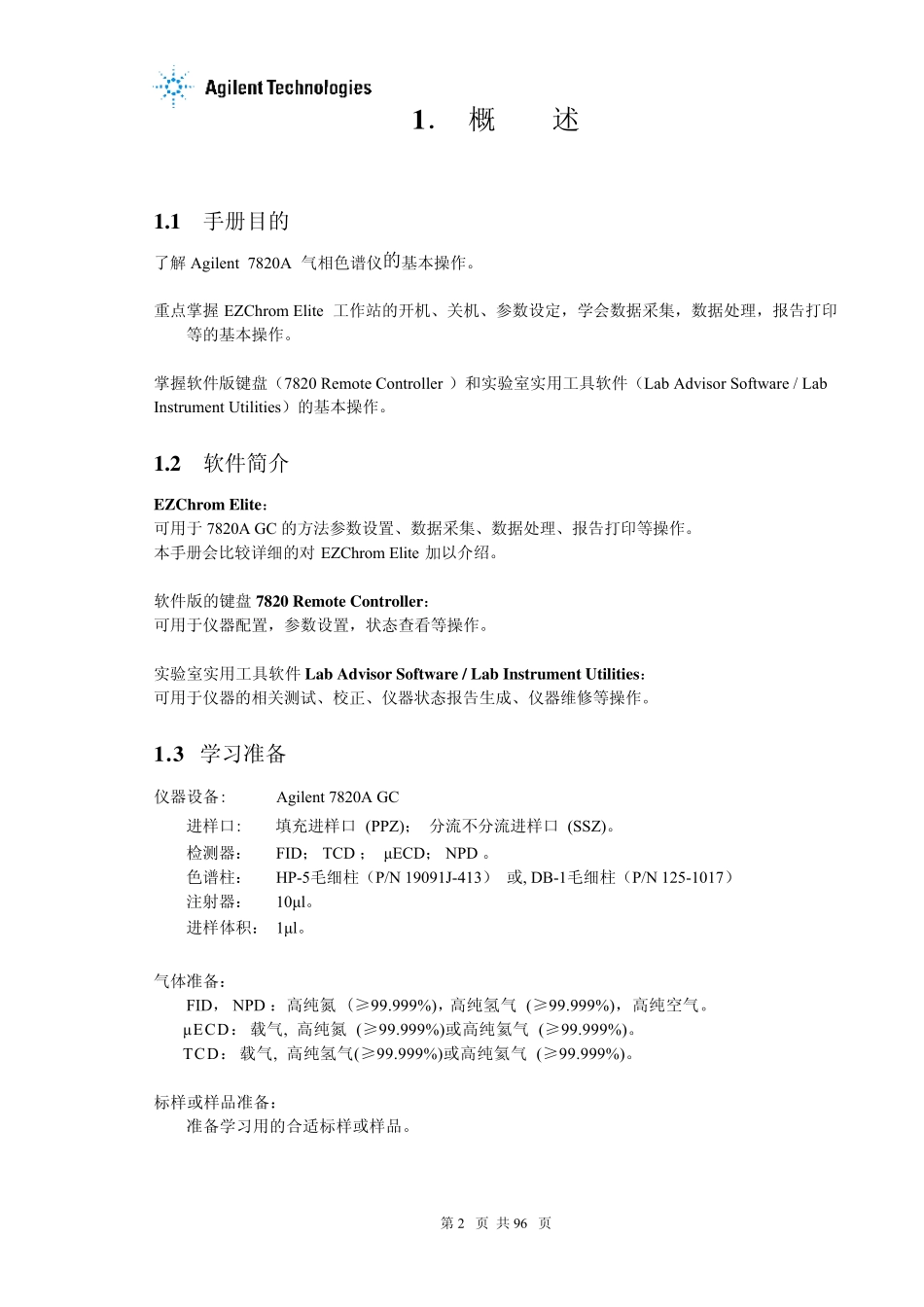

第 1 页 共 96 页 Agilent 7820A GC 工 作 站 EZChrom Elite Compact 操作指南 （ 3.3.2 版本 ） 安 捷 伦 科 技 有 限 公 司 生 命 科 学 与 化 学 分 析 事 业 部 第 2 页 共 96 页 1． 概 述 1.1 手册目的 了解 Agilent 7820A 气相色谱仪的基本操作。 重点掌握EZChrom Elite 工作站的开机、关机、参数设定，学会数据采集，数据处理，报告打印等的基本操作。 掌握软件版键盘（7820 Remote Controller ）和实验室实用工具软件（Lab Advisor Softw are / Lab Instrument Utilities）的基本操作。 1.2 软件简介 EZChrom Elite： 可用于7820A GC 的方法参数设置、数据采集、数据处理、报告打印等操作。 本手册会比较详细的对EZChrom Elite 加以介绍。 软件版的键盘7820 Remote Controller： 可用于仪器配置，参数设置，状态查看等操作。 实验室实用工具软件Lab Advisor Softw are / Lab Instrument Utilities： 可用于仪器的相关测试、校正、仪器状态报告生成、仪器维修等操作。 1.3 学习准备 仪器设备: Agilent 7820A GC 进样口: 填充进样口 (PPZ)； 分流不分流进样口 (SSZ)。 检测器： FID； TCD ； μECD； NPD 。 色谱柱： HP-5毛细柱（P/N 19091J-413） 或, DB-1毛细柱（P/N 125-1017） 注射器： 10μl。 进样体积： 1μl。 气体准备： FID， NPD ：高纯氮 (≥99.999%)，高纯氢气 (≥99.999%)，高纯空气。 μECD：载气, 高纯氮 (≥99.999%)或高纯氦气 (≥99.999%)。 TCD：载气, 高纯氢气(≥99.999%)或高纯氦气 (≥99.999%)。 标样或样品准备： 准备学习用的合适标样或样品。 第 3 页 共 96 页 2. 开机和平衡系统 2.1 启动EZChrom Elite 工作站 2.1.1 启动计算机，进入Window s XP 操作系统。 2.1.2 在Agilent 7820A GC 上安装GC 色谱柱(参见7820A 仪器手册)。 2.1.3 开启气源（FID 或 NPD ，需要开启 氢气、空气、氮气或氦气；μECD，需要开启氮气 或氦气；TCD，需要开启氦气或氢气）。进行气体检漏。 2.1.4 开启Agilent 7820A GC，等待仪器自检完毕。 2.1.5 在 桌 面 双 击 EZChrom Elite 图 标， 进入 EZChrom Elite 的 主界面。 2.1.6 首先要进行仪器配置： 例如： 单击7820 GC 1， 鼠标右键选“配置”――“仪器”（参见下图）。 点...
