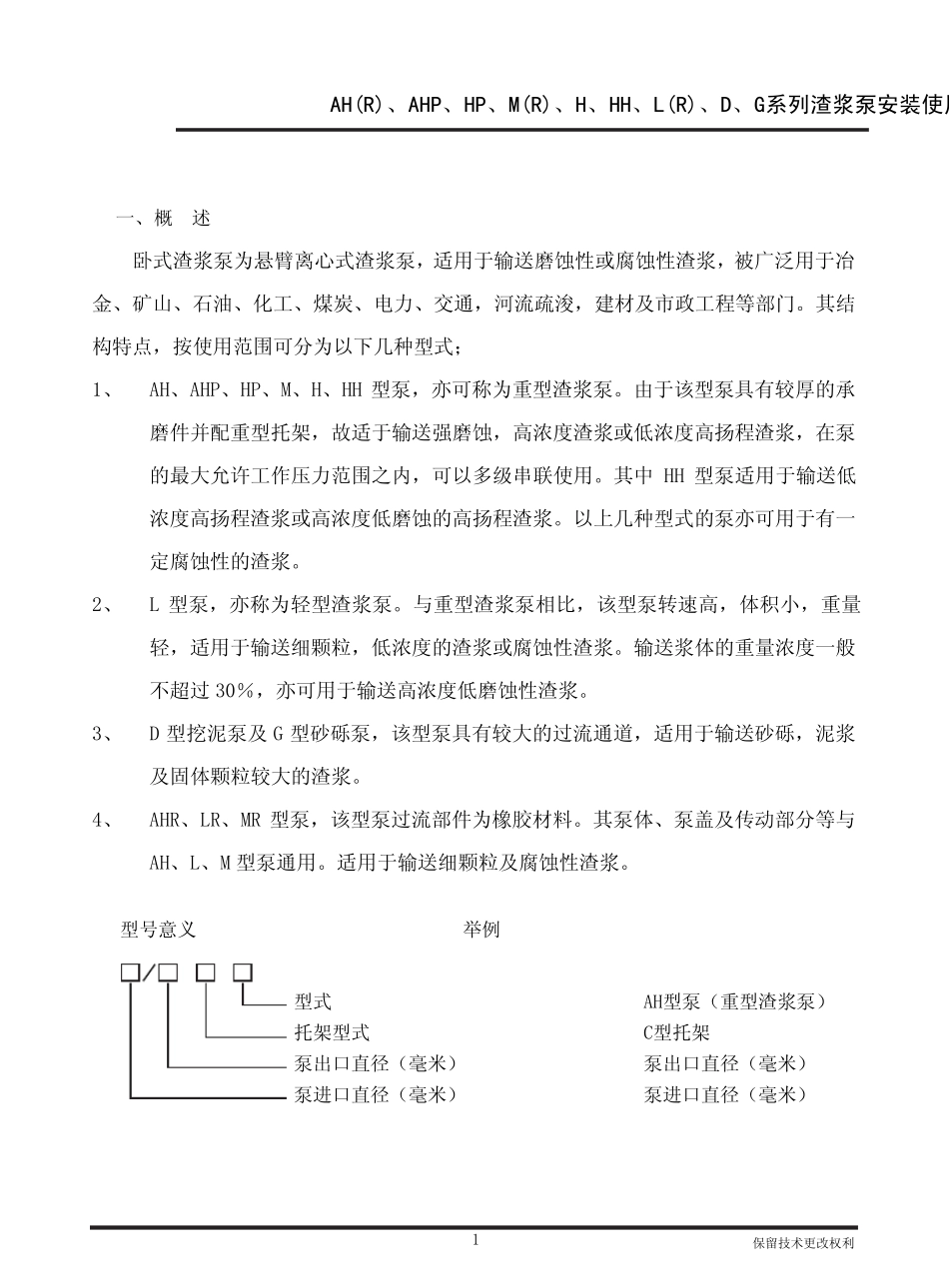

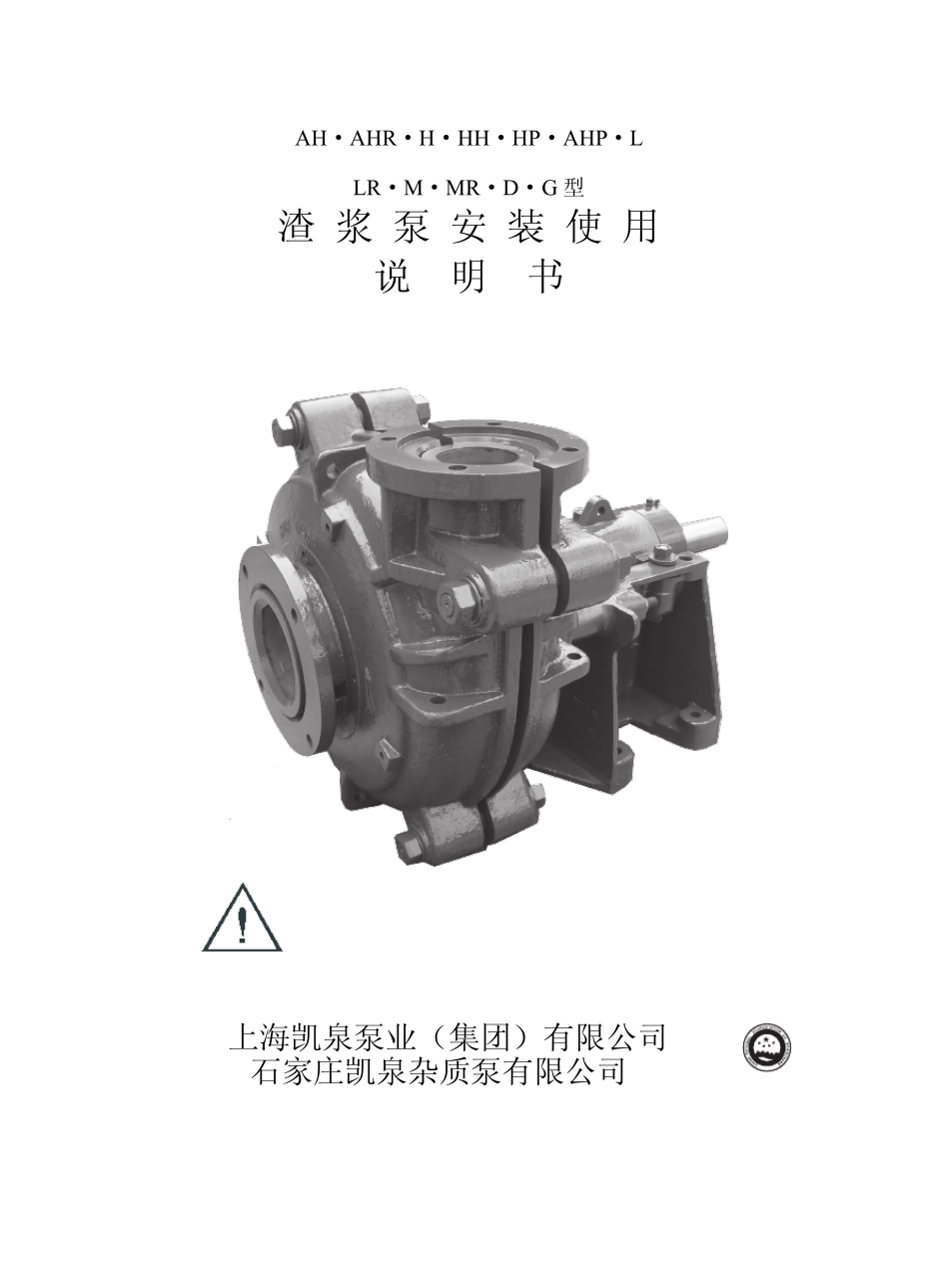

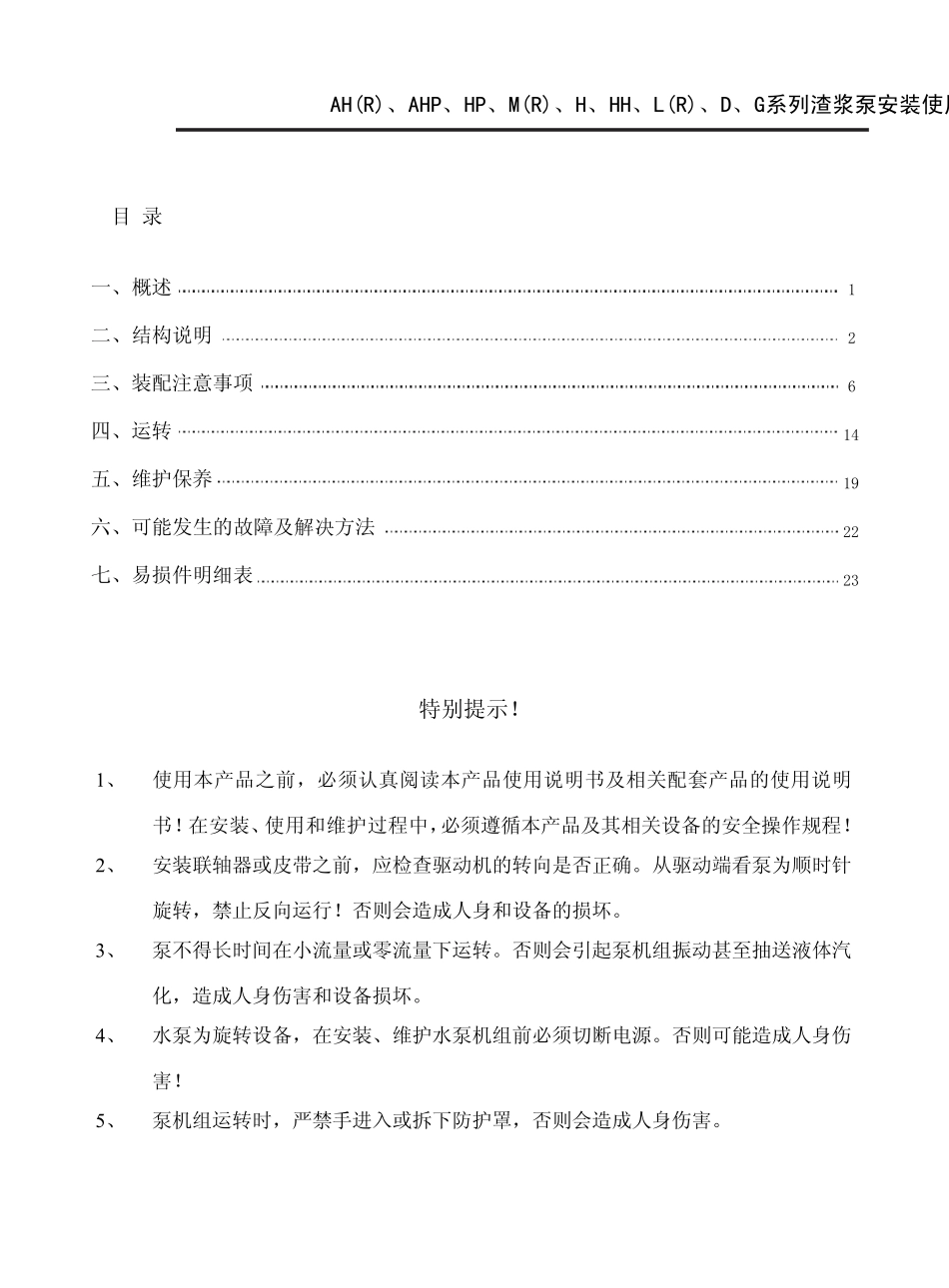

上海凯泉泵业（集团）有限公司石家庄凯泉杂质泵有限公司AH·AHR·H·HH·HP·AHP·LLR·M·MR·D·G 型渣 浆 泵安 装 使 用说明书AH(R)、AHP、HP、M(R)、H、HH、L(R)、D、G系列渣浆泵安装使用说明书目 录一、概述 二、结构说明 三、装配注意事项 四、运转 五、维护保养 六、可能发生的故障及解决方法 七、易损件明细表 12614192223特别提示！ 1 、 使用本产品之前，必须认真阅读本产品使用说明书及相关配套产品的使用说明书！在安装、使用和维护过程中，必须遵循本产品及其相关设备的安全操作规程！ 2 、 安装联轴器或皮带之前，应检查驱动机的转向是否正确。从驱动端看泵为顺时针旋转，禁止反向运行！否则会造成人身和设备的损坏。 3 、 泵不得长时间在小流量或零流量下运转。否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备损坏。 4 、 水泵为旋转设备，在安装、维护水泵机组前必须切断电源。否则可能造成人身伤害！ 5 、 泵机组运转时，严禁手进入或拆下防护罩，否则会造成人身伤害。 一、概 述AH(R)、AHP、HP、M(R)、H、HH、L(R)、D、G系列渣浆泵安装使用说明书保留技术更改权利 1卧式渣浆泵为悬臂离心式渣浆泵，适用于输送磨蚀性或腐蚀性渣浆，被广泛用于冶金、矿山、石油、化工、煤炭、电力、交通，河流疏浚，建材及市政工程等部门。其结构特点，按使用范围可分为以下几种型式； 1、 AH、AHP、HP、M、H、HH 型泵，亦可称为重型渣浆泵。由于该型泵具有较厚的承磨件并配重型托架，故适于输送强磨蚀，高浓度渣浆或低浓度高扬程渣浆，在泵的最大允许工作压力范围之内，可以多级串联使用。其中 HH 型泵适用于输送低浓度高扬程渣浆或高浓度低磨蚀的高扬程渣浆。以上几种型式的泵亦可用于有一定腐蚀性的渣浆。 2、 L 型泵，亦称为轻型渣浆泵。与重型渣浆泵相比，该型泵转速高，体积小，重量轻，适用于输送细颗粒，低浓度的渣浆或腐蚀性渣浆。输送浆体的重量浓度一般不超过30％，亦可用于输送高浓度低磨蚀性渣浆。 3、 D 型挖泥泵及 G 型砂砾泵，该型泵具有较大的过流通道，适用于输送砂砾，泥浆及固体颗粒较大的渣浆。 4、 AHR、LR、MR 型泵，该型泵过流部件为橡胶材料。其泵体、泵盖及传动部分等与AH、L、M 型泵通用。适用于输送细颗粒及腐蚀性渣浆。 型号意义举例型式托架型式泵出口直径（毫 米 ）泵进 口直径（毫 米 ）AH型泵（重型渣浆泵）C型托架泵出口直径（毫 米 ）泵...
