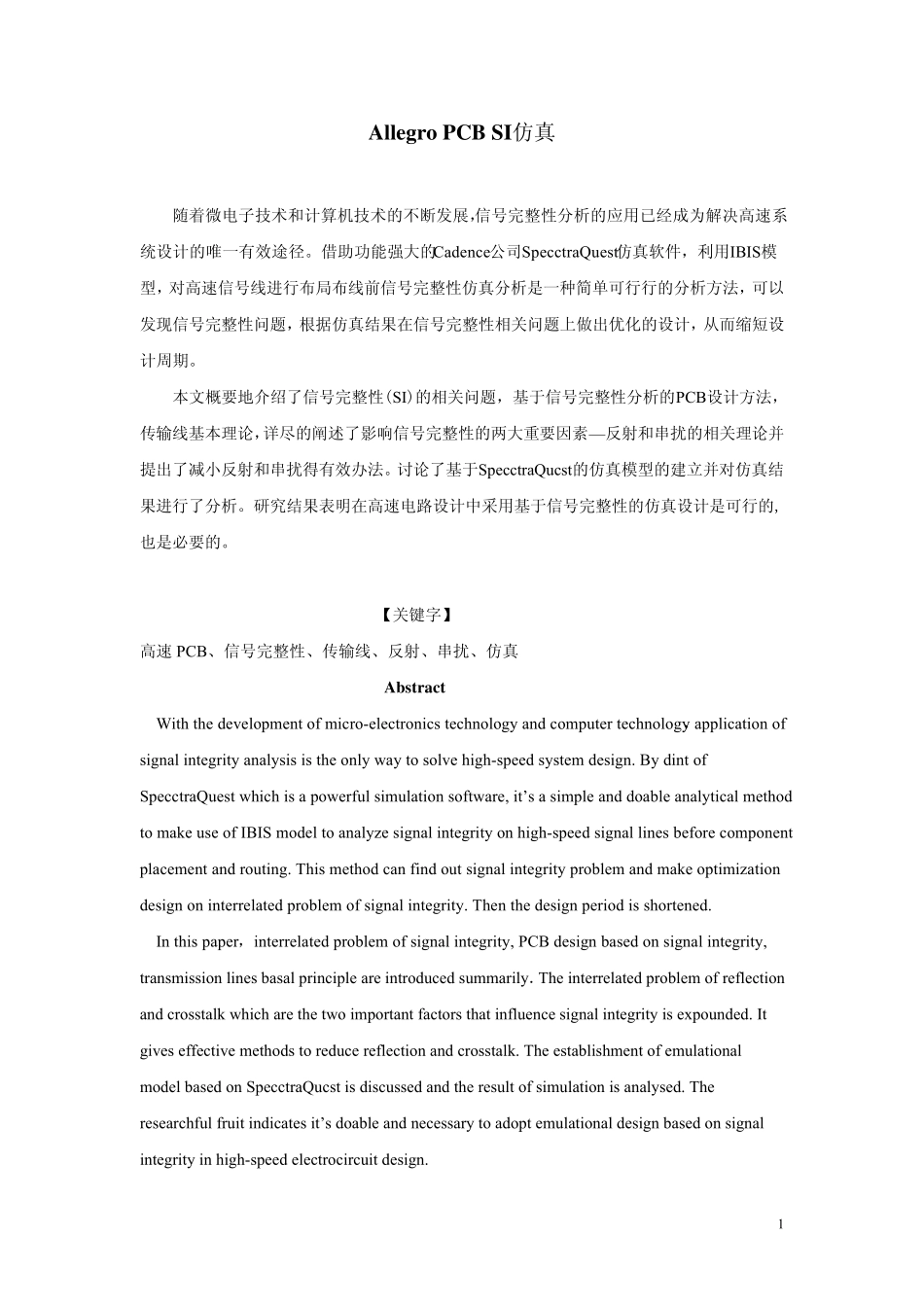

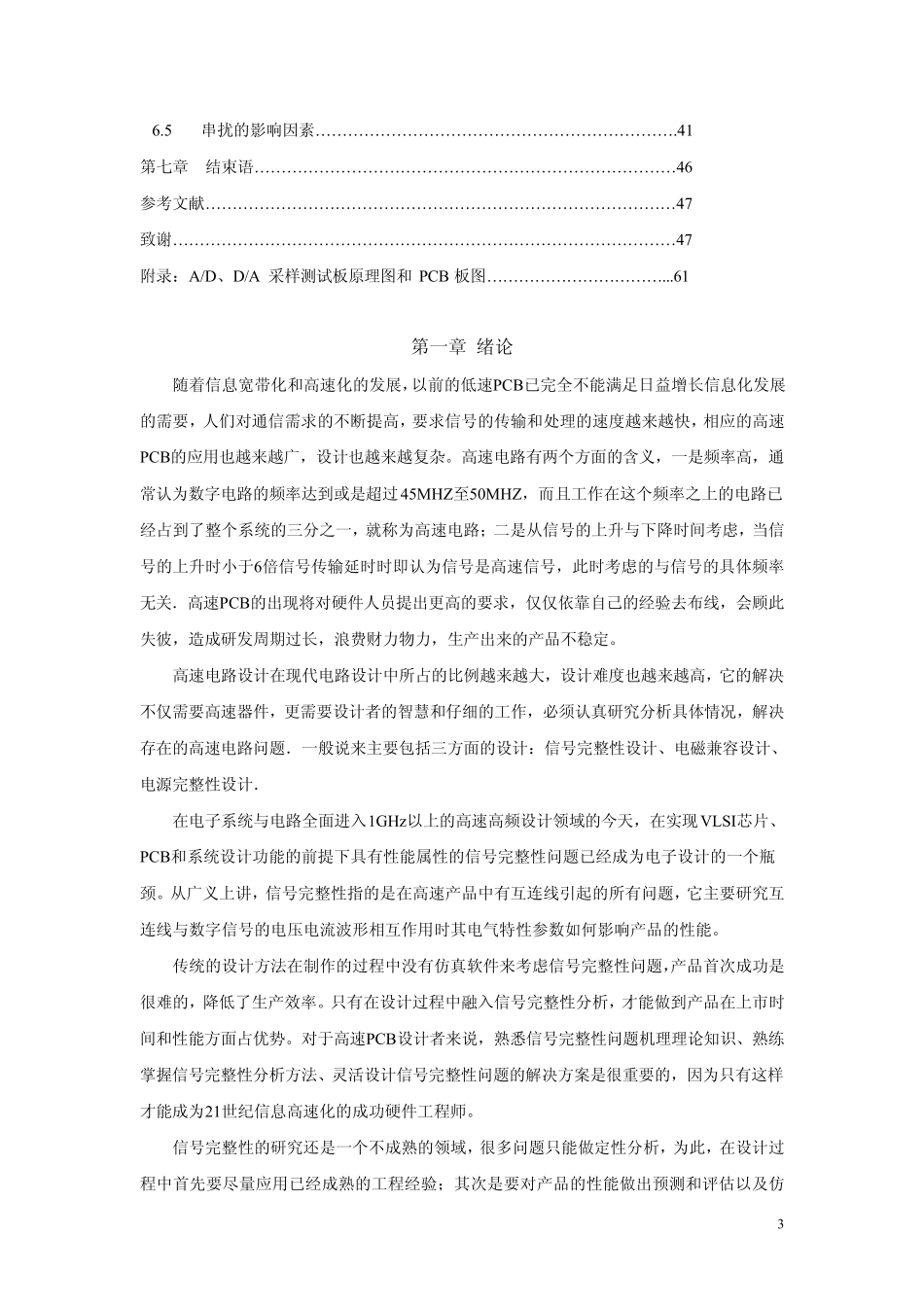

1Allegro PCB SI仿 真 随 着 微 电 子 技 术 和 计 算 机 技 术 的 不 断 发 展 ，信 号 完 整 性 分 析 的 应 用 已 经 成 为 解 决 高 速 系统 设 计 的 唯 一 有 效 途 径 。 借 助 功 能 强 大 的 Cadence公 司 SpecctraQuest仿 真 软 件 ， 利 用 IBIS模型 ， 对 高 速 信 号 线 进 行 布 局 布 线 前 信 号 完 整 性 仿 真 分 析 是 一 种 简 单 可 行 行 的 分 析 方 法 ， 可 以发 现 信 号 完 整 性 问 题 ， 根 据 仿 真 结 果 在 信 号 完 整 性 相 关 问 题 上 做 出 优 化 的 设 计 ， 从 而 缩 短 设计 周 期 。 本 文 概 要 地 介 绍 了 信 号 完 整 性 (SI)的 相 关 问 题 ， 基 于 信 号 完 整 性 分 析 的 PCB设 计 方 法 ，传 输 线 基 本 理 论 ，详 尽 的 阐 述 了 影 响 信 号 完 整 性 的 两 大 重 要 因 素 —反 射 和 串 扰 的 相 关 理 论 并提 出 了 减 小 反 射 和 串 扰 得 有 效 办法 。 讨论 了 基 于 SpecctraQucst的 仿 真 模 型 的 建立并 对 仿 真 结果 进 行 了 分 析 。 研究结 果 表明在 高 速 电 路设 计 中采用 基 于 信 号 完 整 性 的 仿 真 设 计 是 可 行 的 , 也是 必要 的 。 【关 键字】 高 速 PCB、信 号 完 整 性 、传 输 线 、反 射 、串 扰 、仿 真 Abstract With the development of micro-electronics technology and computer technology， application of signal integrity analysis is the only way to solve high-speed system design. By dint of SpecctraQuest which is a powerful simulation software, it’s a simple and doable analytical method to make use of IBIS model to analyze signal integrity on high-speed signal lines before component placement and routing. This method can find out signal integrity problem and make optimization design on interrelated problem of signal integrity. Then the design period is shortened. In this pa...
