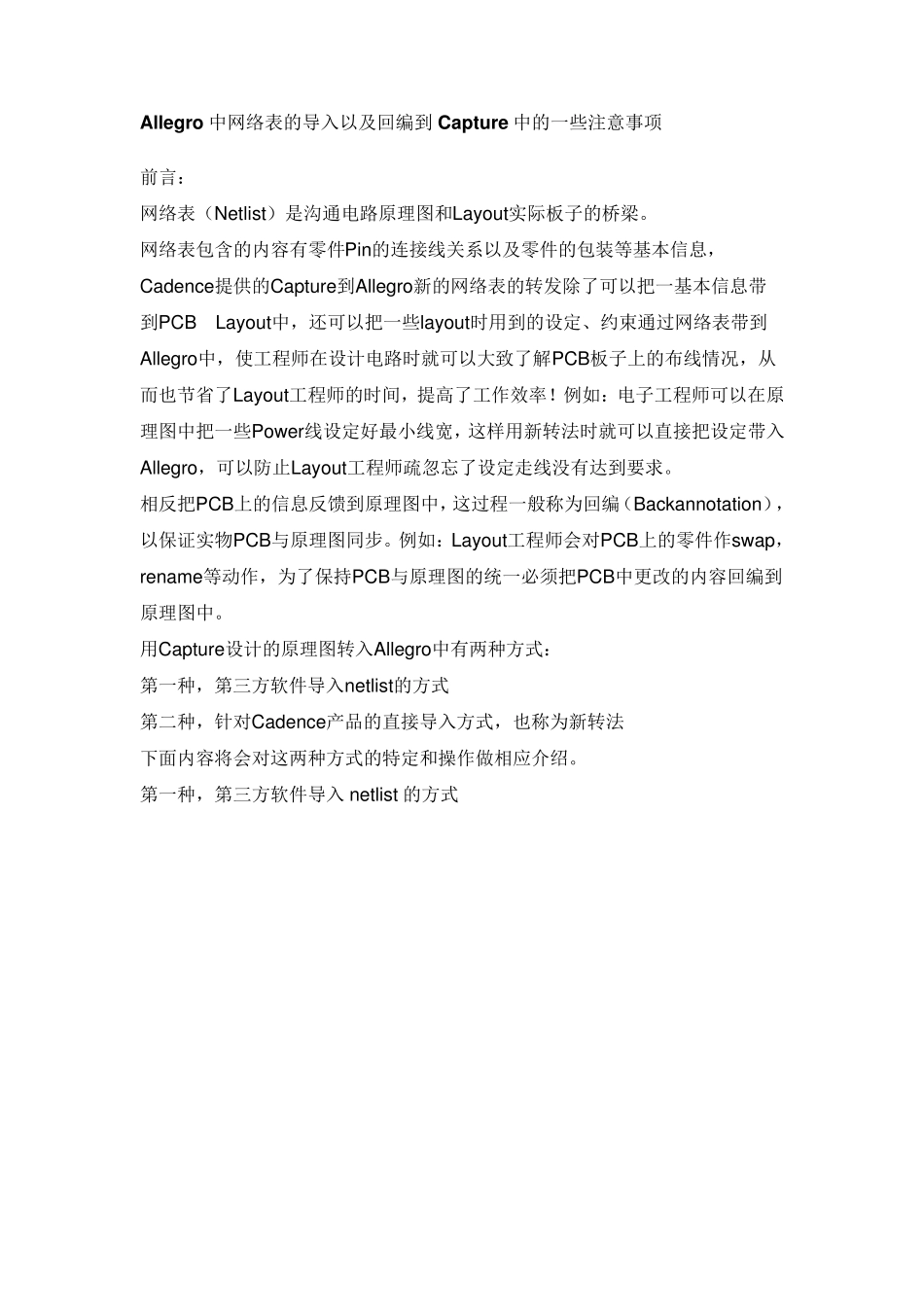

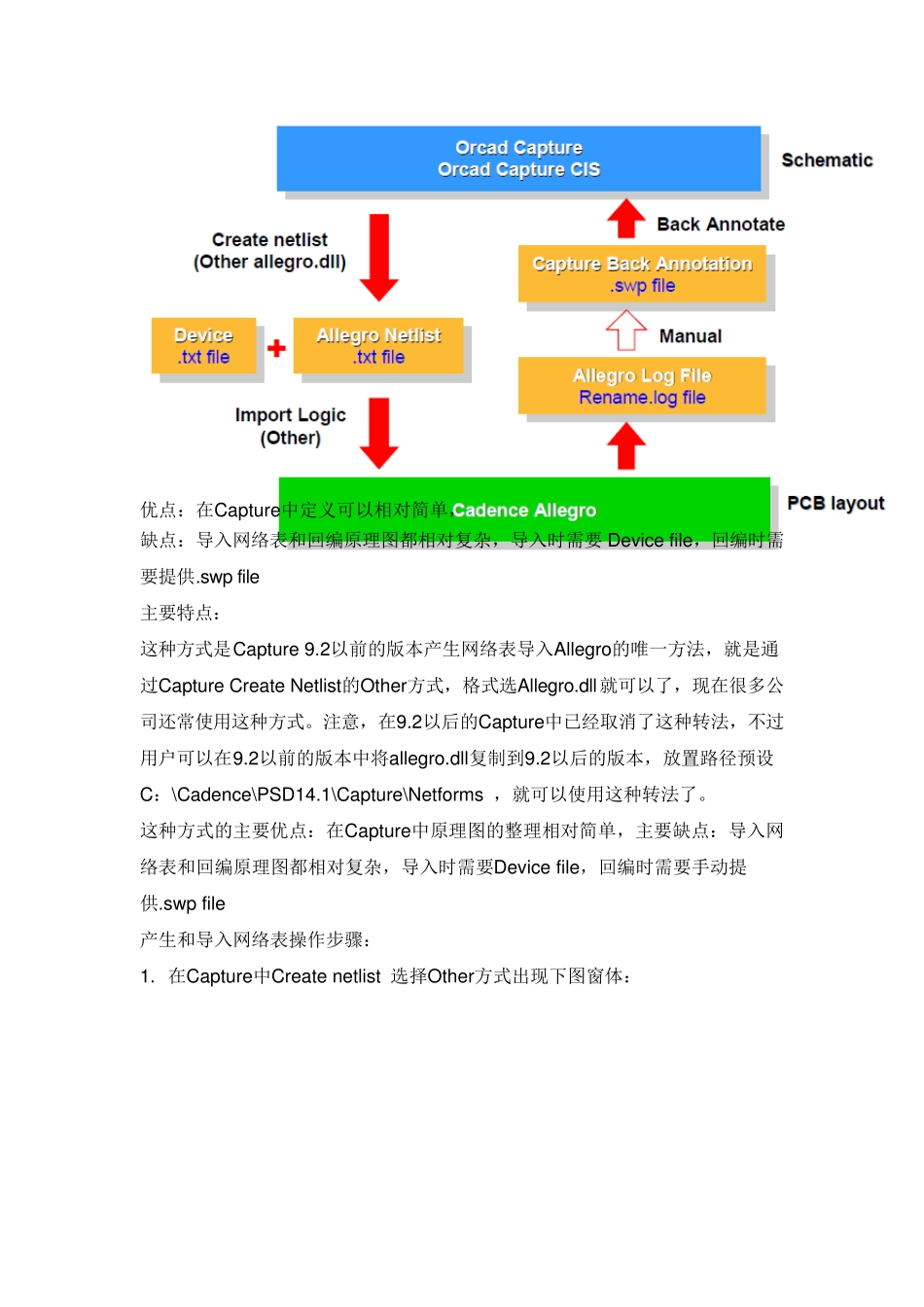

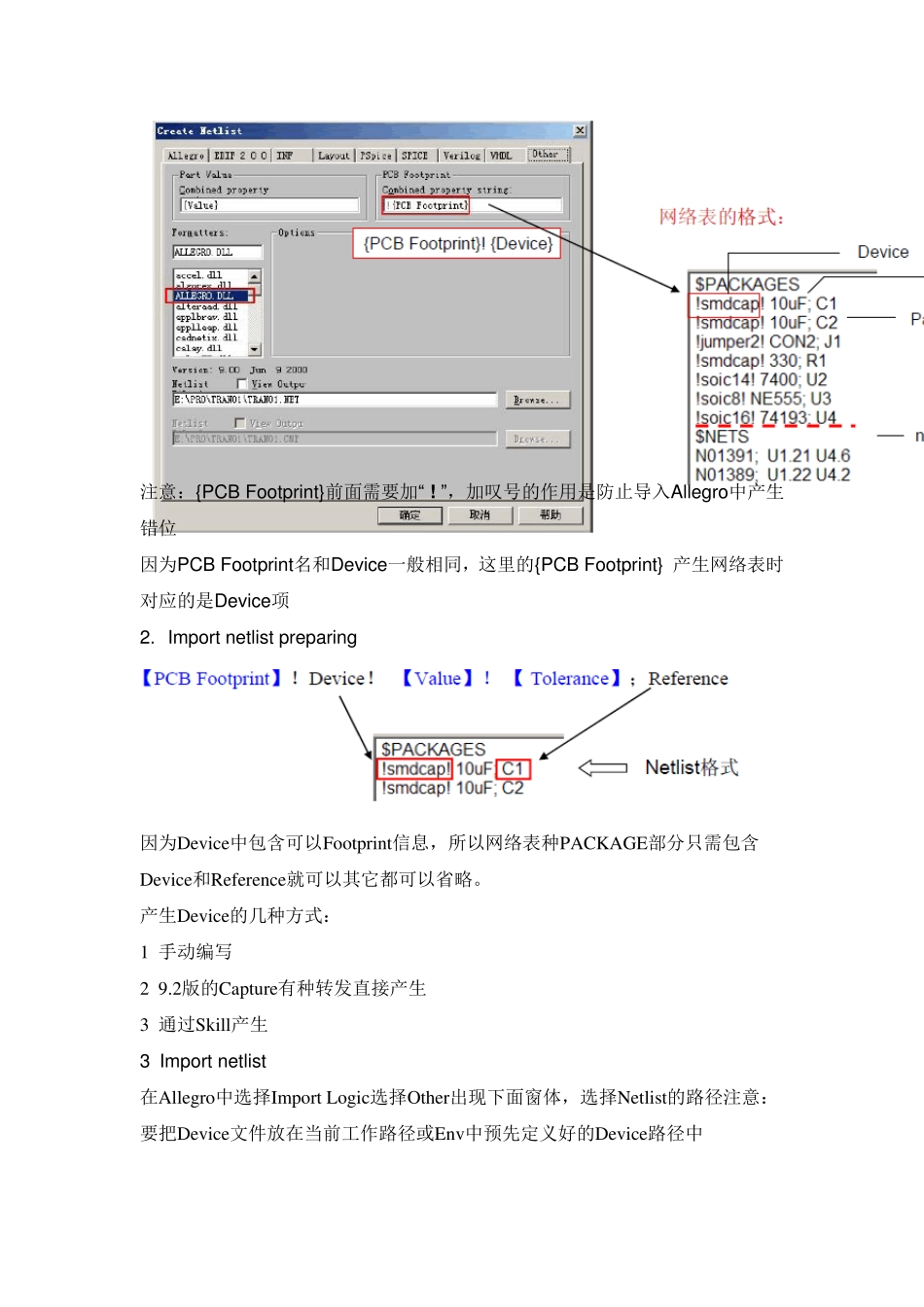

Allegro 中网络表的导入以及回编到Captu re 中的一些注意事项 前言: 网络表(Netlist)是沟通电路原理图和Layout实际板子的桥梁。 网络表包含的内容有零件Pin的连接线关系以及零件的包装等基本信息,Cadence提供的Capture到Allegro新的网络表的转发除了可以把一基本信息带到PCB Layout中,还可以把一些layout时用到的设定、约束通过网络表带到Allegro中,使工程师在设计电路时就可以大致了解PCB板子上的布线情况,从而也节省了Layout工程师的时间,提高了工作效率!例如:电子工程师可以在原理图中把一些Power线设定好最小线宽,这样用新转法时就可以直接把设定带入Allegro,可以防止Layout工程师疏忽忘了设定走线没有达到要求。 相反把PCB上的信息反馈到原理图中,这过程一般称为回编(Backannotation),以保证实物PCB与原理图同步。例如:Layout工程师会对PCB上的零件作swap,rename等动作,为了保持PCB与原理图的统一必须把PCB中更改的内容回编到原理图中。 用Capture设计的原理图转入Allegro中有两种方式: 第一种,第三方软件导入netlist的方式 第二种,针对Cadence产品的直接导入方式,也称为新转法 下面内容将会对这两种方式的特定和操作做相应介绍。 第一种,第三方软件导入netlist 的方式 优点:在Capture中定义可以相对简单, 缺点:导入网络表和回编原理图都相对复杂,导入时需要Device file,回编时需要提供.sw p file 主要特点: 这种方式是Capture 9.2以前的版本产生网络表导入Allegro的唯一方法,就是通过Capture Create Netlist的Other方式,格式选Allegro.dll就可以了,现在很多公司还常使用这种方式。注意,在9.2以后的Capture中已经取消了这种转法,不过用户可以在9.2以前的版本中将allegro.dll复制到9.2以后的版本,放置路径预设C:\Cadence\PSD14.1\Capture\Netforms ,就可以使用这种转法了。 这种方式的主要优点:在Capture中原理图的整理相对简单,主要缺点:导入网络表和回编原理图都相对复杂,导入时需要Device file,回编时需要手动提供.sw p file 产生和导入网络表操作步骤: 1. 在Capture中Create netlist 选择Other方式出现下图窗体: 注意:{PCB Footprint}前面需要加“ ! ”,加叹号的作用是防止导入Allegro中产生错位 因为PCB Footprint名和Device一般相同,这里的{PCB Footprint} 产生网络表时对应的是Device项 2. Import netlist preparing 因为Dev ice中包...
