Altera_Modelsim仿真资料VIP专享

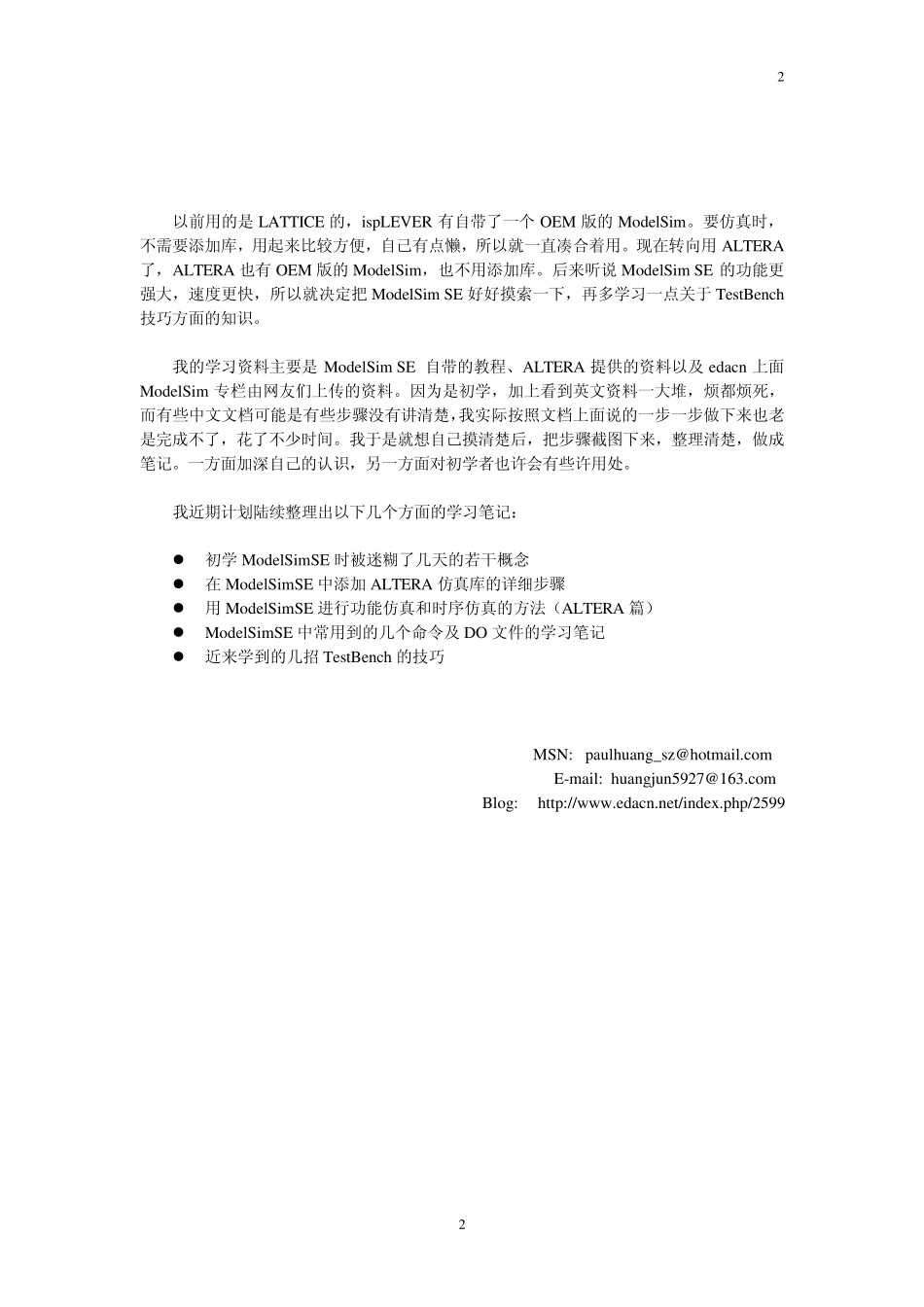

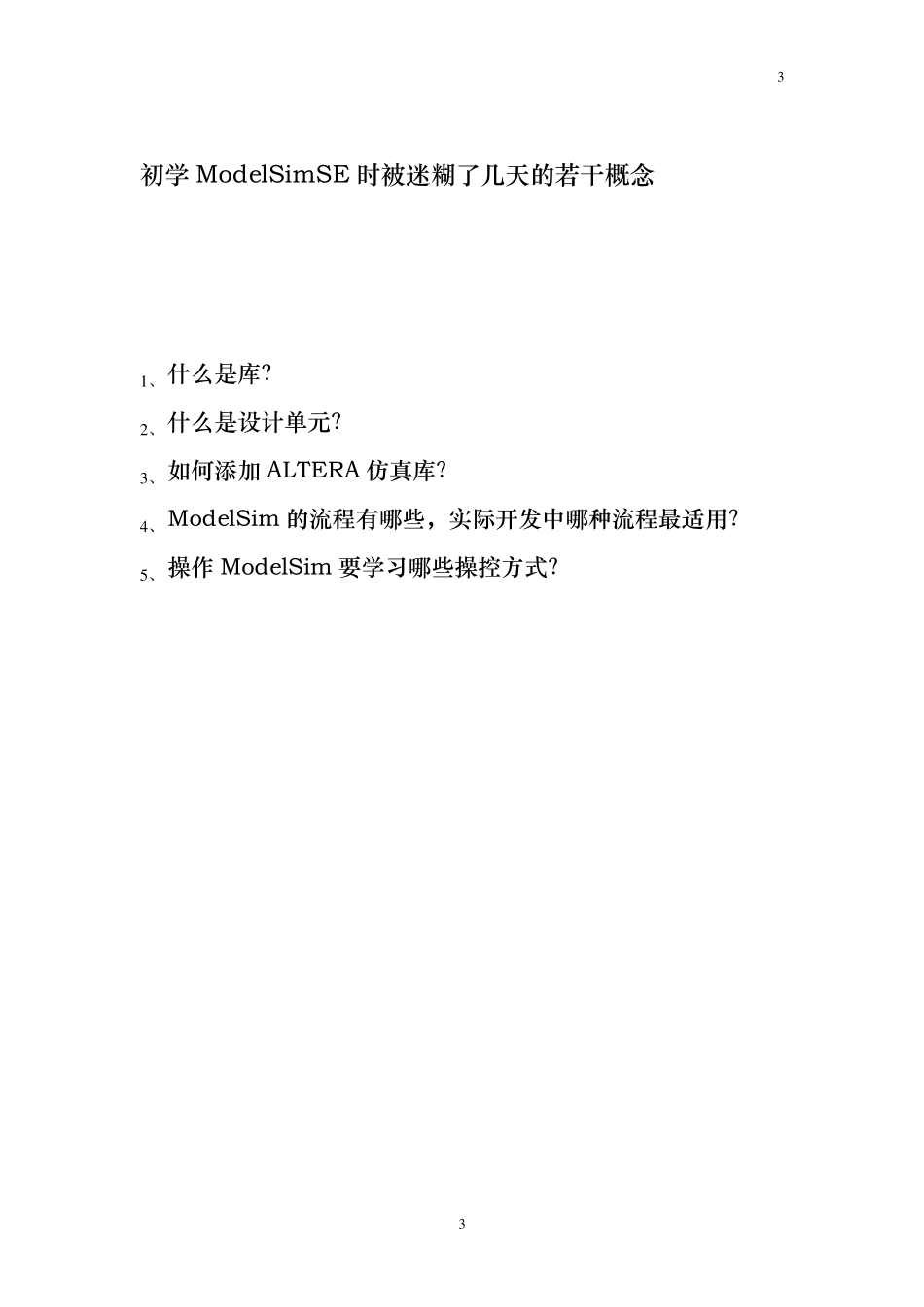

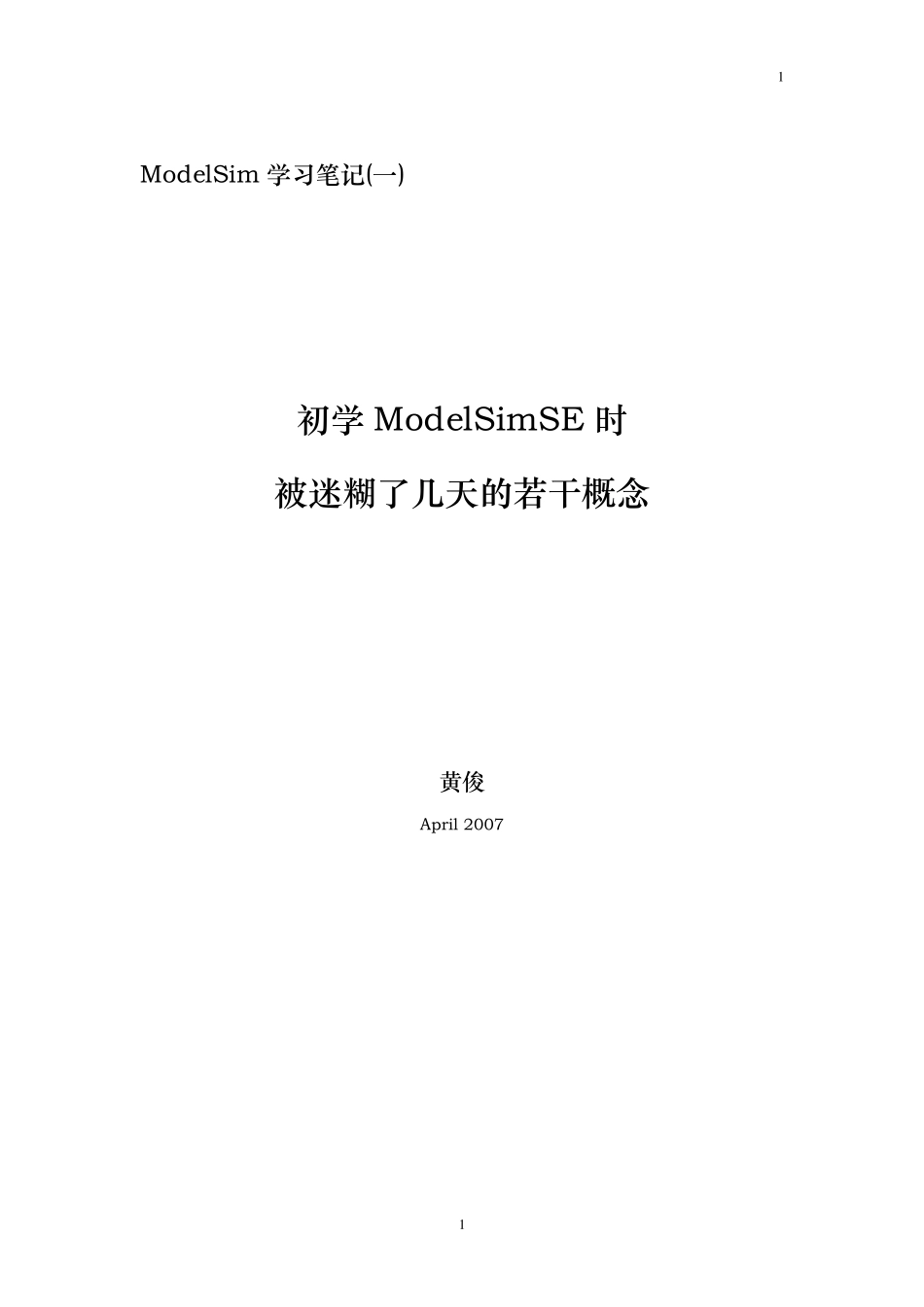

1 1 ModelSim 学 习 笔 记 (一 ) 初 学ModelSimSE 时 被 迷 糊 了 几 天 的 若 干 概 念 黄 俊 April 2007 2 2 以前用的是LATTICE 的，ispLEVER 有自带了一个OEM 版的ModelSim。要仿真时，不需要添加库，用起来比较方便，自己有点懒，所以就一直凑合着用。现在转向用ALTERA了，ALTERA 也有OEM 版的ModelSim，也不用添加库。后来听说ModelSim SE 的功能更强大，速度更快，所以就决定把ModelSim SE 好好摸索一下，再多学习一点关于TestBench技巧方面的知识。 我的学习资料主要是ModelSim SE 自带的教程、ALTERA 提供的资料以及 edacn 上面ModelSim 专栏由网友们上传的资料。因为是初学，加上看到英文资料一大堆，烦都烦死，而有些中文文档可能是有些步骤没有讲清楚，我实际按照文档上面说的一步一步做下来也老是完成不了，花了不少时间。我于是就想自己摸清楚后，把步骤截图下来，整理清楚，做成笔记。一方面加深自己的认识，另一方面对初学者也许会有些许用处。 我近期计划陆续整理出以下几个方面的学习笔记：  初学ModelSimSE 时被迷糊了几天的若干概念  在ModelSimSE 中添加ALTERA 仿真库的详细步骤  用ModelSimSE 进行功能仿真和时序仿真的方法（ALTERA 篇）  ModelSimSE 中常用到的几个命令及 DO 文件的学习笔记  近来学到的几招 TestBench 的技巧 MSN: paulhuang_sz@hotmail.com E-mail: huangjun5927@163.com Blog: http://www.edacn.net/index.php/2599 3 3 初 学 ModelSimSE 时 被 迷 糊 了 几 天 的 若 干 概 念 1 、 什 么 是 库 ？ 2 、 什 么 是 设 计 单 元 ？ 3 、 如 何 添 加 ALTERA 仿 真 库 ？ 4 、 ModelSim 的 流 程 有 哪 些 ， 实 际 开 发 中 哪 种 流 程 最 适 用 ？ 5 、 操 作 ModelSim 要 学 习 哪 些 操 控 方 式 ？ 4 4 1、什么是库(Library)？ (1)我理解的库就是用来存放已编译好的设计单元（Design Units）的文件夹。 (2)库的两种类型  工作库（Work）  存放当前设计文件编译后产生的设计单元  编译前必须先创建好工作库  每次编译只允许有一个工作库  默认的工作库名是work  资源库（Resource）  存放着所有可以被当前编译操作调用的已经编译过的设计单元  每次编译允许同时调用多个资源库  A...
