AMADA数控冲床常用G、M代码

AMADA数控冲床常用G、M代码_第1页
1/16
AMADA数控冲床常用G、M代码_第2页
2/16
AMADA数控冲床常用G、M代码_第3页
3/16

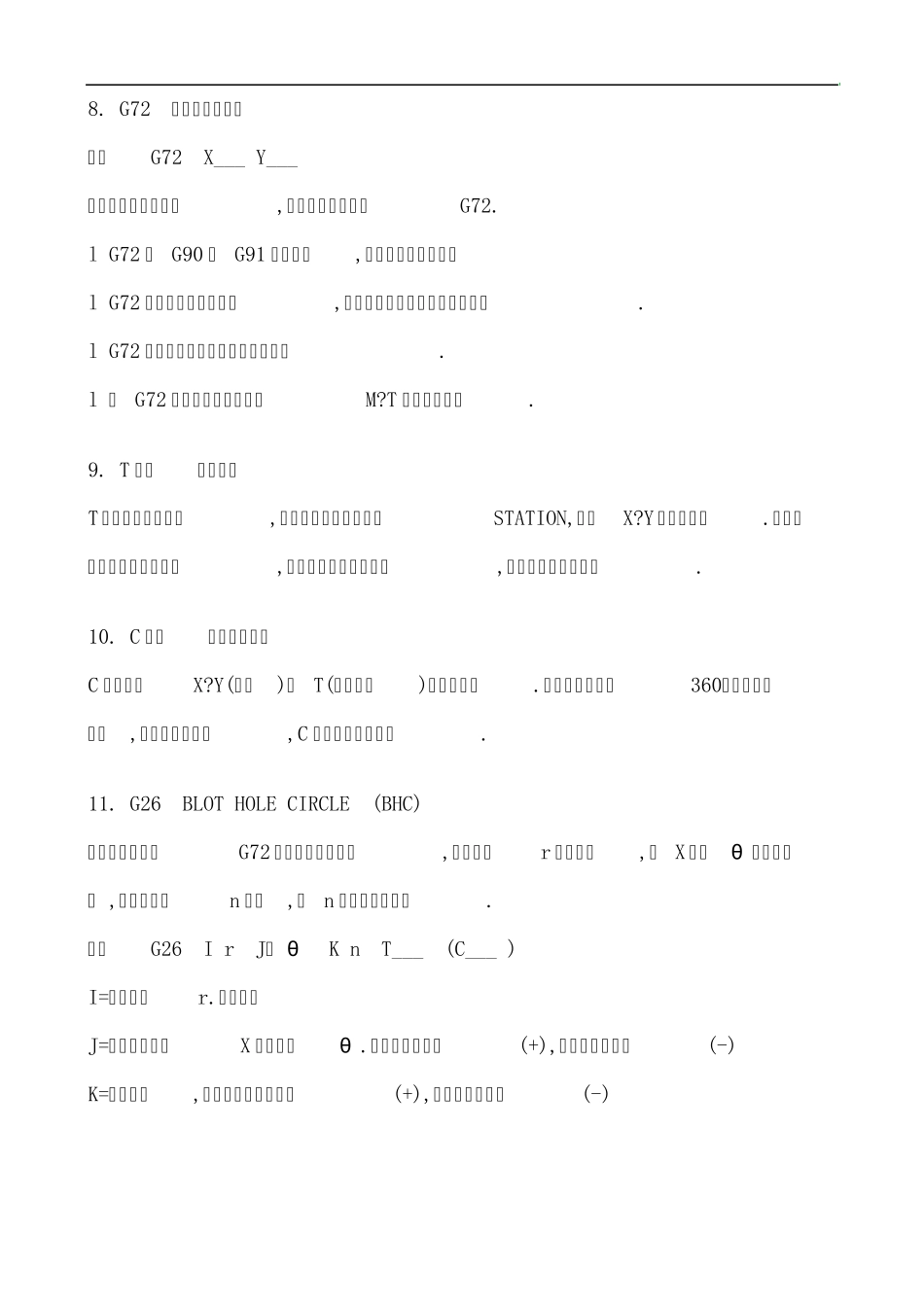

AMADA 数控冲床常用G 代码、M 指令介绍、操作及保养(2009-07-17 00:49:15) AMADA 天田数控冲床 以下适合AMADA 数控冲床参考 NCT 指令介绍 NCT 程序是由基本指令以一定的格式组成的数码信息文件.程序写作固定格式,NCT程序的一行(一个BLOCK)如下所示: N___ G___ G___ X___Y ___ T___ C___ M 其中针对单个命令不要的指令不必记入.现对NCT 程序中常见的指令的基本格式及基应用介绍如下. 1. G92 坐标设定(原点设定) 格式 G92 X___ Y___ 材料自原点到冲头位置的距离,记忆于NC 装置内,原点依据NCT 机种不同而有差异.现场使用的机床是VIP357,其原点坐标为X 1830,Y1270. 2. G90 绝对坐标指令 格式 G90 X___ Y___ G90 绝对坐标指令使用时,必须在坐标值前记上G90.在绝对坐标指令读取时,若开头记入G90,则以后的BLOCK,直到G91 之前可省略不写.程序上若无G90 或 G91 时 ,一律视为与G90 相同. 3. G91 相对坐标指令 G91 指令指定的坐标不是从原点算起,而是自前一个孔位算起的增加值,使用此指令时必须在坐标值前记入G91. 相对坐标指令读取时,最初以G91 记入,以后的BLOCK 一直到G90 出现之前,G91 均可省略不写. 4. G50 回归原点指令 使用G50 指令,材料依G92 指定的位置回归的同时,回复到NC 初期状态,程序最后必须作G50 单一行之输入. 5. G70 不冲孔指令 格式 G70 X___ Y___ 材料仅位移,不冲孔.G70与 G90或 G91可以同时使用,且位置先后不影响其指定.G70的指令只在所属BLOCK 内有效. 例 : G90 X100.00 Y100.00 (有冲孔) G70 G91 X200.00 (无冲孔) G90 Y300.00 (有冲孔) 6. G27?G25 自动移爪 格式 G27(或 G25) X___(移动量) G27?G25 指令是用来换板及加工范围不够宽时所使用的换板功能.通常使用G27,当材料在夹爪夹住的边上有突出不平等的情形时,则使用G25. 7. G04 暂停(滞留状态) 格式 G04 X___ (时间) 在轴移动时,作预定时间内暂停的机能. 8. G72 模式基准点指令 格式 G72 X___ Y___ 欲使用模式基准点时,坐标值之前要加上G72. l G72 与 G90 或 G91 同时使用,且那一个先写都相同 l G72 仅有指示坐标的作用,而无决定位置或实行冲孔的动作. l G72 的下一行必需是实行冲孔的指令. l 与 G72 在同一行内不可存在M?T 等功能的指令. 9. T 指令 定义刀具 T 为三位数字所组成,用来指令所使用模具的STATION,位于X?Y 的位置之后.若...
