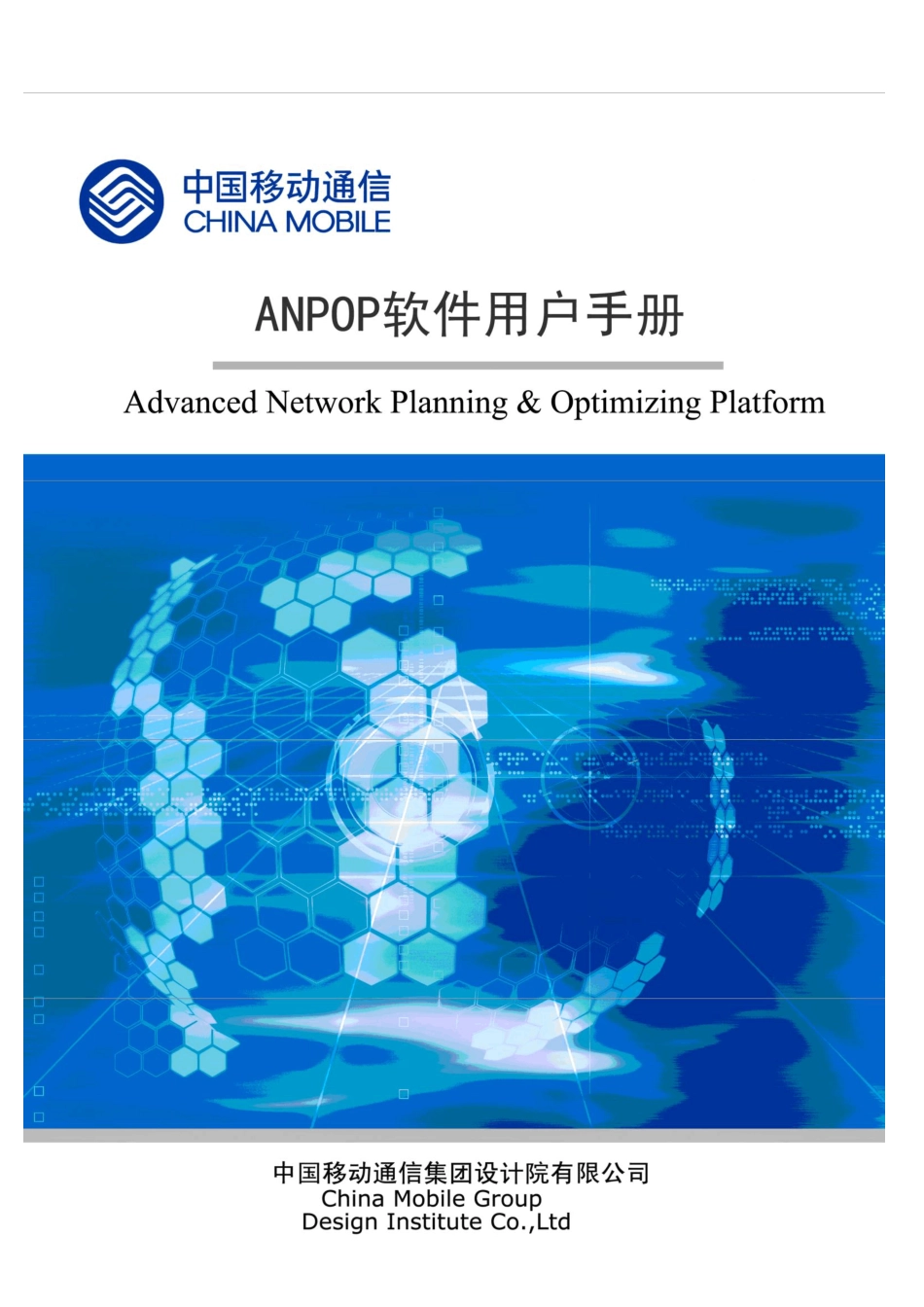

ANPOP软件使用操作手册VIP专享

1 ． 软件安装 1 .1 安装主程序 运行 ANPOP 安装程序 setup.exe，若系统运行所需环境不满足要求，则首先会提示安装缺少的环境，如.netframework 2.0，MDAC，Windows Installer 3.1，安装程序能够自动完成环境的安装配置；安装完系统必备环境后，选择 ANPOP 要安装到的目录，完成 ANPOP 软件的安装。 注意，ANPOP仅支持Windows 7及以下版本，Office 2007及以下版本，如有高于以上版本，请卸载后安装上述或者更低版本。 1.2 安装加密狗驱动 运行加密狗驱动安装程序 Sentinel System Driver Installer 7.4.0.exe，完成后插入加密狗，若加密狗上的绿灯亮起，即驱动程序已经成功安装。 1.3 配置 Supermap 运行许可 运行“开始”–> “所有程序” – >“ANPOP” –> “Supermap 软件许可配置管理工具”， 首先选择 Supermap Objec 运行版，其次，若使用 Supermap 的加密狗，则先确定已插入加密狗，选择单机加密锁，点击下一步，完成即可。如图 2-11 和图 2-12 所示。若使用许可文件的方式，则选择软件许可文件，点击下一步后选择软件许可文件的位置，完成许可配置。如图 图1.3-1选择单机加密锁 图1.3-2单机加密锁许可状态查询 2 、软件使用流程 2.1 规划流程图 使用 ANPOP 进行 LTE 网络规划的基本流程如图： 2 .2 流程简要介绍 1) 新建工程 创建一个新工程，保存在指定目录 2) 导入地图  导入地图文件，包含地物地貌、高度、矢量、文本、建筑物  如果需要，进行地图的平移和校正 3) 设置规划区，添加基站 绘制多边形并设置为规划区域，导入LTE基站。 4) 参数设置  导入所需的天线文件  设置网络性能参数  配置传播模型和天线 5) 频率规划 对规划区内的小区进行自动频率分配 6) 覆盖预测 可进行公共信道覆盖预测、业务信道覆盖预测 7) 分析仿真结果 8) 保存/关闭工程 2.3 工程管理 2.3.1 新建工程 点击“工程->新建”， 弹出工程信息对话框，如图2.3.1 所示。 图 2.3.1 工程信息对话框 在弹出的工程信息对话框有默认工程名、制式、工程路径和创建时间。 默认工程名为 LTEProject，也可对其进行修改。点击“浏览”按钮可以修改工程路径，创建时间不可修改。工程名与工程路径是必填内容，此外，还可以输入其它一些相关信息，包括创建人、项目名称、项目编号及工程说明。 2.3.2 导入地图 在新建工程后，首先要做的就是导入数字电子...
