ANSA_两个零件的装配

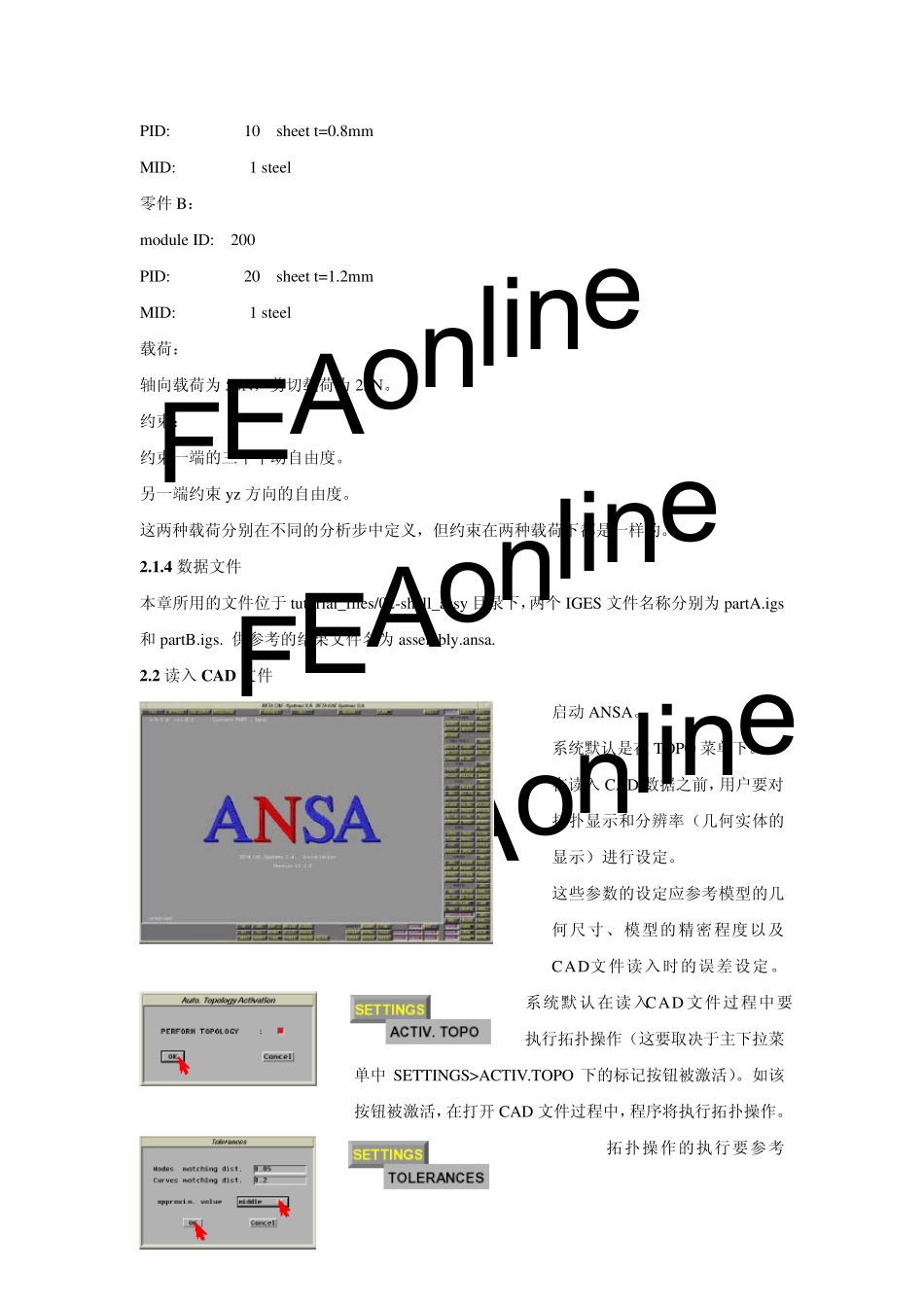

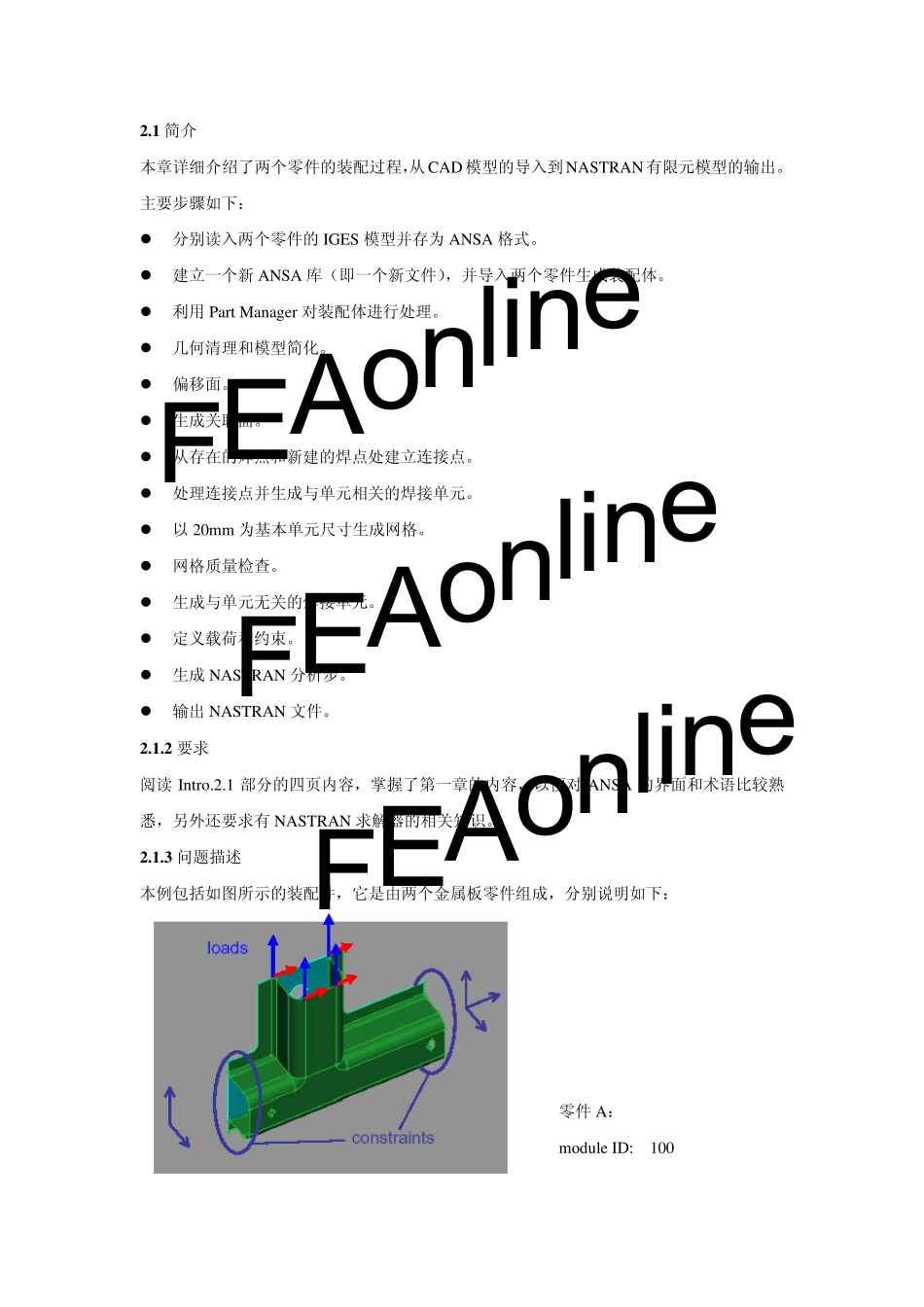

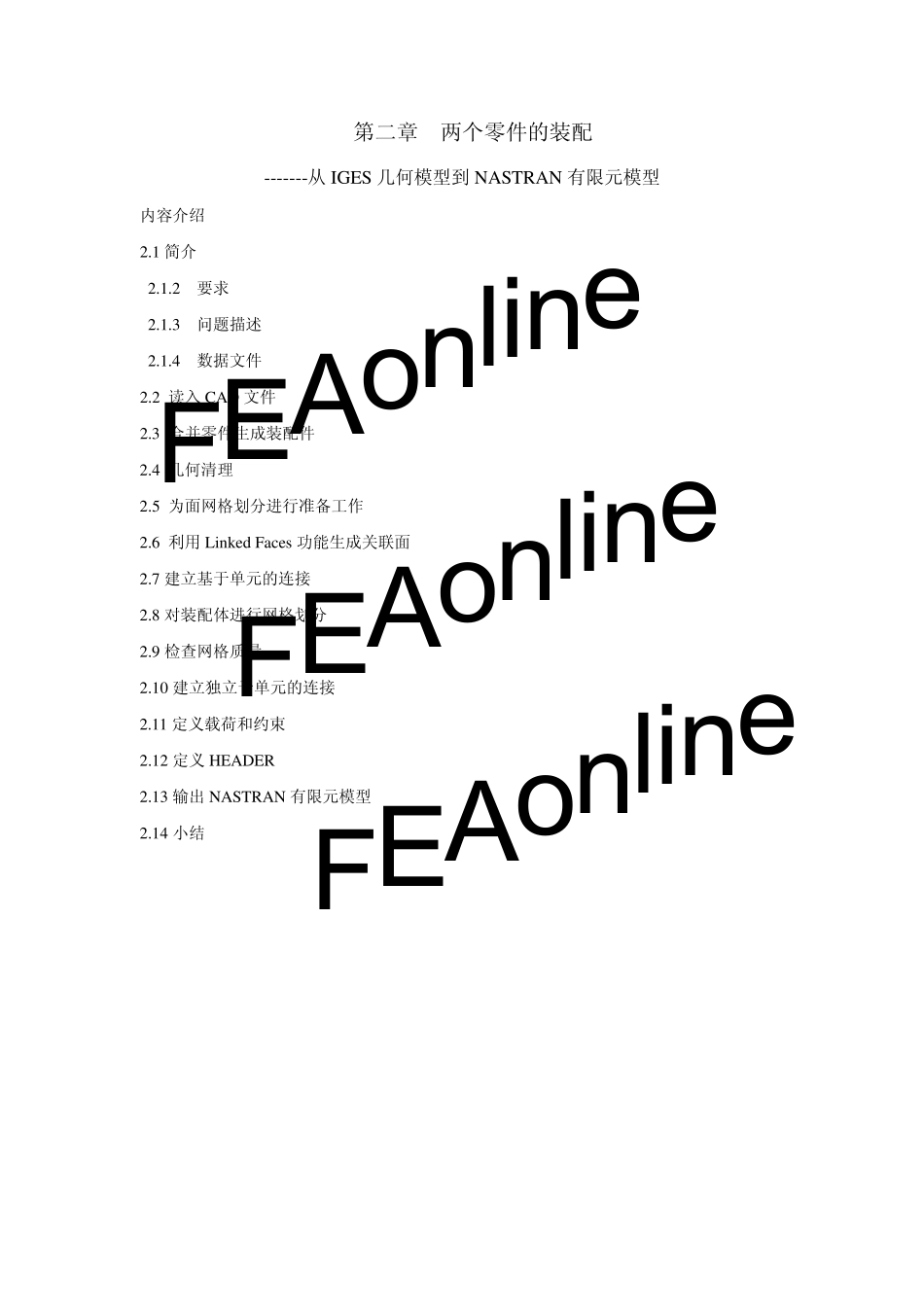

FEAonlineFEAonlineFEAonline第二章 两个零件的装配 -------从 IGES 几何模型到 NASTRAN 有限元模型 内容介绍 2.1 简介 2.1.2 要求 2.1.3 问题描述 2.1.4 数据文件 2.2 读入 CAD 文件 2.3 合并零件生成装配件 2.4 几何清理 2.5 为面网格划分进行准备工作 2.6 利用 Linked Faces功能生成关联面 2.7 建立基于单元的连接 2.8 对装配体进行网格划分 2.9 检查网格质量 2.10 建立独立于单元的连接 2.11 定义载荷和约束 2.12 定义 HEADER 2.13 输出 NASTRAN 有限元模型 2.14 小结 FEAonlineFEAonlineFEAonline2 .1 简介 本章详细介绍了两个零件的装配过程，从CAD 模型的导入到NASTRAN有限元模型的输出。 主要步骤如下： z 分别读入两个零件的IGES 模型并存为 ANSA 格式。 z 建立一个新 ANSA 库（即一个新文件），并导入两个零件生成装配体。 z 利用 Part Manager 对装配体进行处理。 z 几何清理和模型简化。 z 偏移面。 z 生成关联面。 z 从存在的焊点和新建的焊点处建立连接点。 z 处理连接点并生成与单元相关的焊接单元。 z 以 20mm 为基本单元尺寸生成网格。 z 网格质量检查。 z 生成与单元无关的焊接单元。 z 定义载荷和约束。 z 生成 NASTRAN 分析步。 z 输出NASTRAN 文件。 2 .1 .2 要求 阅读 Intro.2.1 部分的四页内容，掌握了第一章的内容，以便对 ANSA 的界面和术语比较熟悉，另外还要求有NASTRAN 求解器的相关知识。 2 .1 .3 问题描述 本例包括如图所示的装配件，它是由两个金属板零件组成，分别说明如下： 零件A： modu le ID: 100 FEAonlineFEAonlineFEAonlinePID: 10 sheet t=0.8mm MID: 1 steel 零件B： module ID: 200 PID: 20 sheet t=1.2mm MID: 1 steel 载荷： 轴向载荷为50N，剪切载荷为25N。 约束： 约束一端的三个平动自由度。 另一端约束yz 方向的自由度。 这两种载荷分别在不同的分析步中定义，但约束在两种载荷下都是一样的。 2.1.4 数据文件 本章所用的文件位于tutorial_files/02-shell_assy 目录下，两个IGES 文件名称分别为partA.igs和partB.igs. 供参考的结果文件名为 assembly.ansa. 2.2 读入C A D 文件 启动ANSA。 系统默认是在TOPO 菜单下。 在读入CAD 数据之前，用户要对拓扑显示和分辨率（几何实体的显示）进行设定。 这些参数的设定应参考模型的几何...
