ANSYS中的超单元

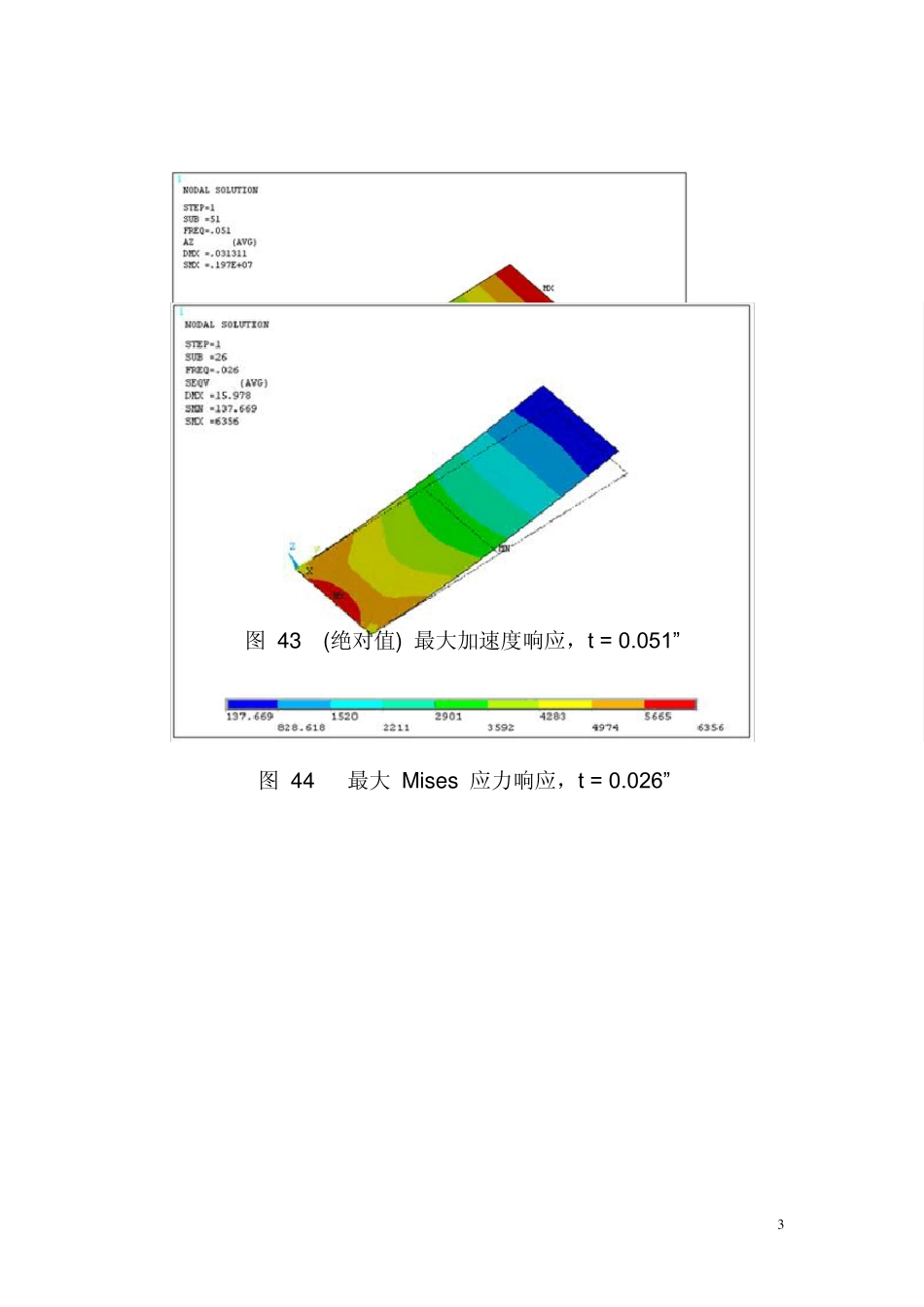

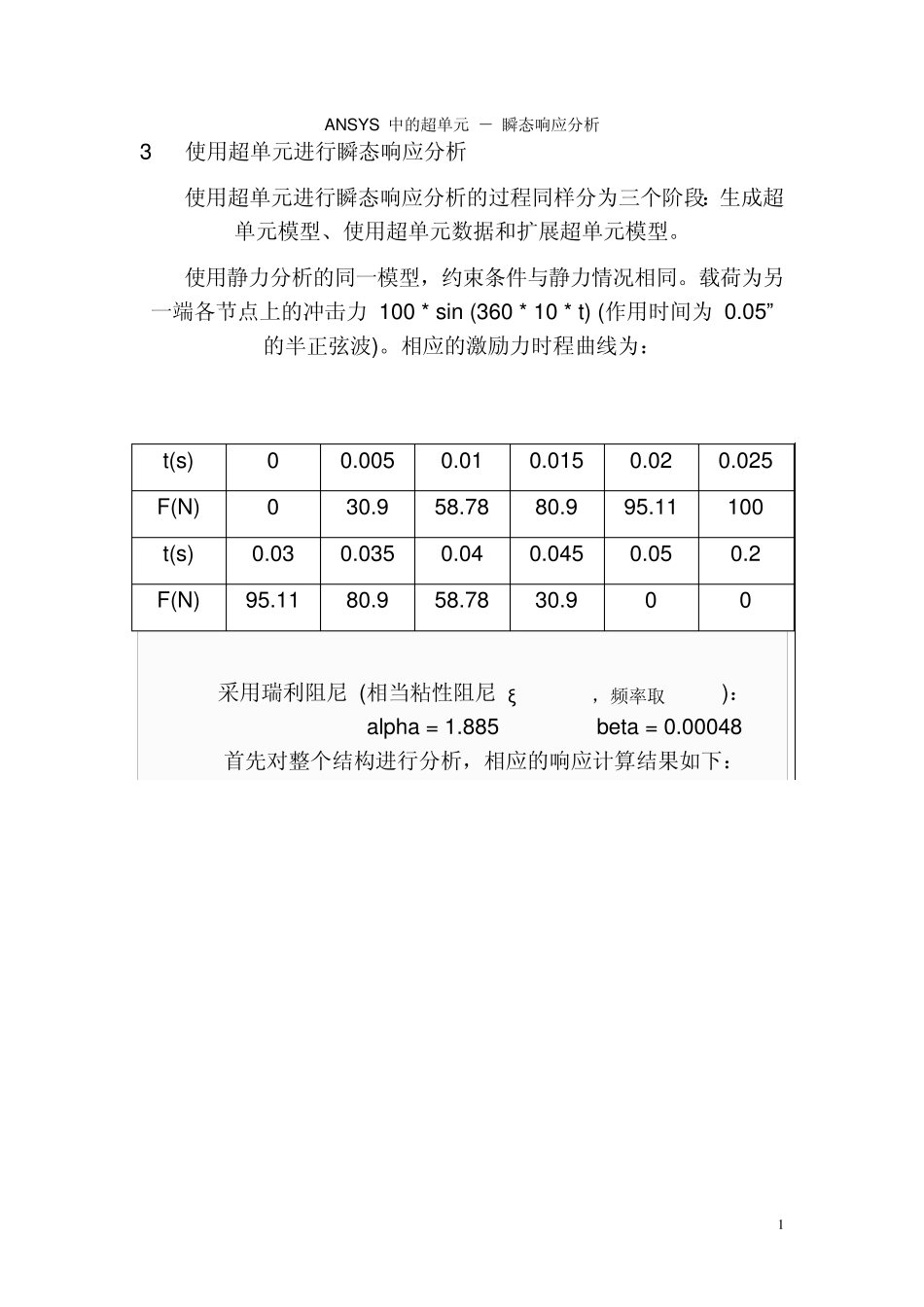

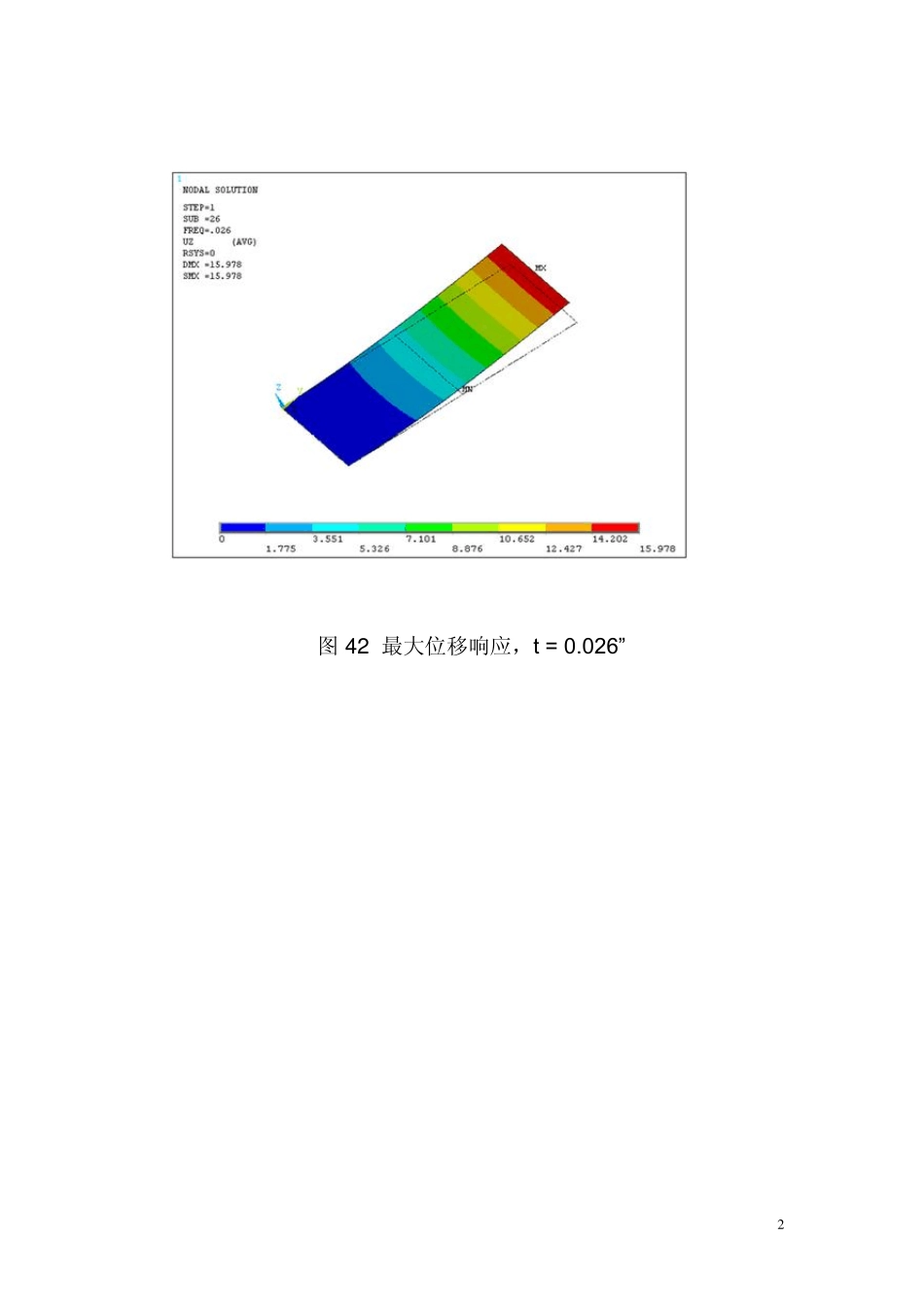

1 ANSYS 中的超单元 － 瞬态响应分析 3 使用超单元进行瞬态响应分析 使用超单元进行瞬态响应分析的过程同样分为三个阶段：生成超单元模型、使用超单元数据和扩展超单元模型。 使用静力分析的同一模型，约束条件与静力情况相同。载荷为另一端各节点上的冲击力 100 * sin (360 * 10 * t) (作用时间为 0.05” 的半正弦波)。相应的激励力时程曲线为： t(s) 0 0.005 0.01 0.015 0.02 0.025 F(N) 0 30.9 58.78 80.9 95.11 100 t(s) 0.03 0.035 0.04 0.045 0.05 0.2 F(N) 95.11 80.9 58.78 30.9 0 0 采用瑞利阻尼 (相当粘性阻尼 ξ = 0.03，频率取 10 Hz)： alpha = 1.885 beta = 0.00048 首先对整个结构进行分析，相应的响应计算结果如下： 2 图 4 2 最大位移响应，t = 0.026” 3 图 43 (绝对值) 最大加速度响应，t = 0.051” 图 44 最大 Mis es 应力响应，t = 0.026” 4 图 4 5 节点 5 3 2 位移响应时程曲线 图 4 6 节点 5 3 2 加速度响应时程曲线 5 图 47 节点 72 Mis es 应力响应时程曲线 使用超单元，按照上述步骤操作如下： (1) 生成超单元 操作方法与静力分析相同，先建立整个模型，然后选择后半段作为超单元，前半段作为非超单元，分别存为 s e_r1.db (超单元部分) 和 s e_r2.db (非超单元部分) 两个文件，然后分别处理。 对于 s e_r1.db 模型，按照超单元方式进行处理，现在要做的只需删除前半段 area 上的网格，结果就是建立超单元所需的模型。 然后直接进入创建超单元矩阵的操作，具体步骤如下： 6 A 进入求解模块： 命令：/Solu GUI：Main menu -> Solution B 设置分析类型为 “子结构或部件模态综合 “ 命令：ANTYPE GUI ：Main menu -> Solution -> Analysis Type -> New Analysis 选择 Substructuring/CMS (子结构或部件模态综合) 对于本例，首先选择新的求解类型：由于是设置超单元，故求解类型选择 SUbstructuring/CMS。 图 48 选择求解类型 7 C 设置子结构的分析选项 命令：SEOPT GUI： Main menu -> Solution -> Analysis Type -> Analysis Options 设置内容有： 方程求解方法 (波前法 – 默认，或稀疏矩阵法 – 推荐)； 要求生成的矩阵：刚度矩阵，质量矩阵和阻尼矩阵； 要求输出到 output 窗口的矩阵 (默认不输出) ; 扩展超单元的...
